- Répéter le contrôle de l'activation des LED présentes sur MASTER Wi-Fi en
appuyant sur les autres barres palpeuses TOUCH Wi-Fi installées.
- Effectuer un contrôle final sur toutes les barres palpeuses installées en activant
le mécanisme d'ouverture/fermeture et en contrôlant qu'à l'impact avec la barre
palpeuse le mouvement s'arrête/s'inverse.
ANTENNE

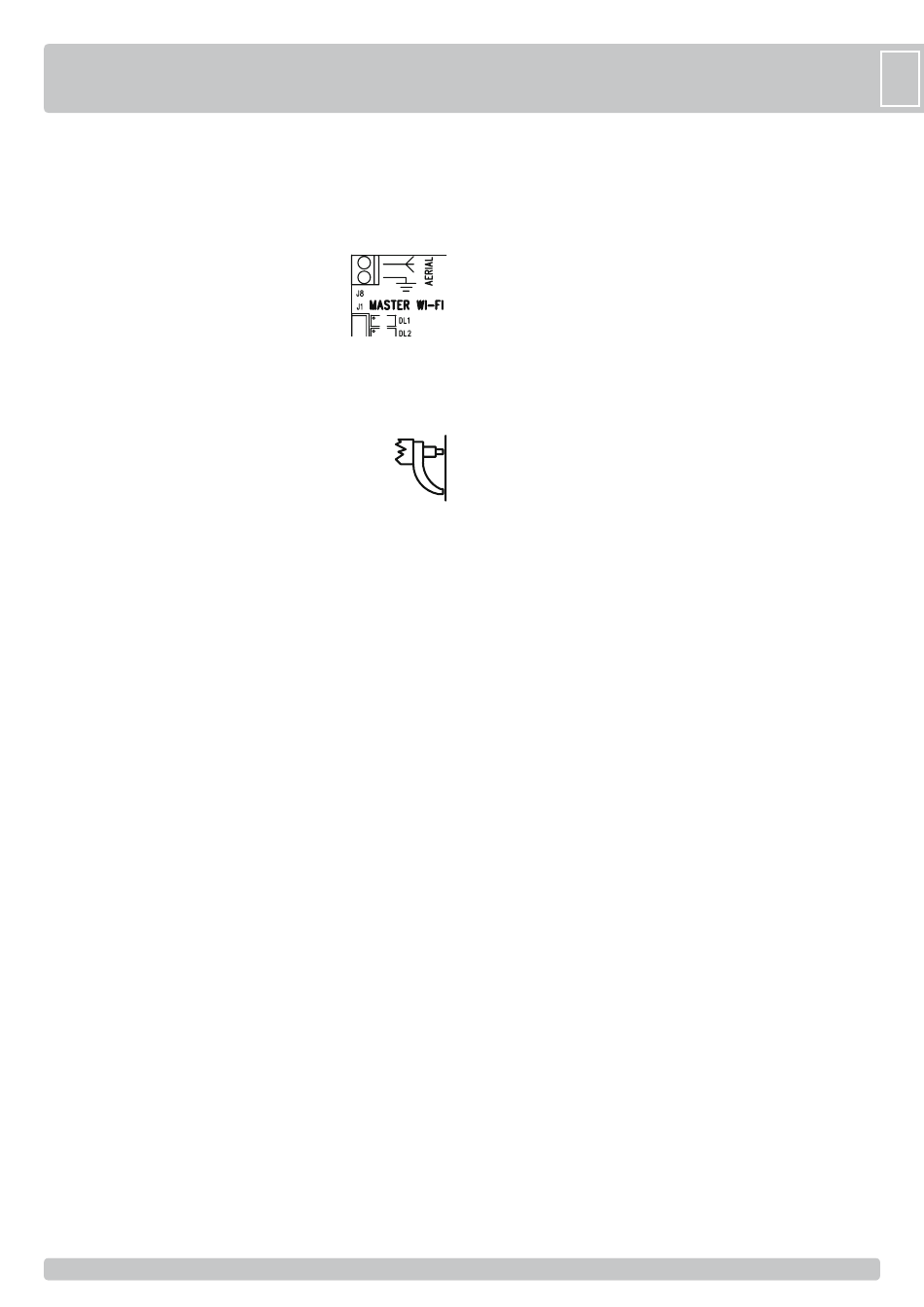

Pour communiquer avec la sécurité Wi-Fi 868MHz, MASTER
Wi-Fi est muni d'un morceau de fil connecté à la borne J8 qui
agit comme une antenne. En cas de besoin, pour améliorer
le signal radio (par exemple, quand MASTER Wi-Fi est
intégré dans un moteur SUPER ou installé dans un conteneur
métallique), brancher le fil central et la masse de l'antenne
868,3 MHz (codifiée ACG5451) à la borne J8, et la positionner de sorte à ce
qu'elle soit "en vue" de tous les accessoires de sécurité.
Pour obtenir le bon fonctionnement du système, il est nécessaire qu'il n'y ait
pas d'obstacles entre les sécurités et MASTER Wi-Fi tels que murs en béton
armé, surfaces en fer, etc. ce qui pourrait entraver les communications radio
et réduire la durée de vie des piles des accessoires.
Pour les commandes en fréquence 433,92, dans ce cas l'antenne est
déjà connectée (morceau de fil dans le panneau de contrôle RIB), mais
si vous avez besoin d'installer pour obtenir une plus grande portée,
connecter la aux bornes 1-2 sur MASTER Wi-Fi pour sa version À
BORNES de raccordements ou bien sur le panneau de contrôle RIB
pour sa version à embrocher.
CONTROLE DU SIGNAL D'ALARME DES PHOTOCELLULES NOVA Wi-Fi
Vérifier qu'en enlevant une pile du récepteur photocellule avec micro-interrupteur
ON (par exemple 3 sur ON), et en demandant l'ouverture de la porte, la LED
bicolore 3 sur la MASTER Wi-Fi s'allume alternativement en vert et en rouge,
pendant que les LED DL2 et DL3 s'éteignent et que le buzzer émette un son
entrecoupé pendant 1 minute.
Répéter le contrôle sur les autres photocellules NOVA Wi-Fi installées.
ATTENTION: si en enlevant une pile du récepteur photocellule et en demandant
l'ouverture de la porte, le buzzer sur la carte MASTER Wi-Fi ne s'actionne pas, le
micro-interrupteur 3 sur MASTER Wi-Fi est positionné sur OFF (non habilité). Le
positionner sur ON.
CONTROLE DU SIGNAL D'ALARME DES BARRES PALPEUSES TOUCH Wi-Fi
Vérifier qu'en enlevant une pile du récepteur photocellule avec micro-interrupteur
ON (par exemple DIP3 sur ON), la LED bicolore EDGE PHOT 3 présente sur
MASTER Wi-Fi clignote rouge/vert en alternance, pendant que la LED DL2 s'éteint
et que le buzzer émet un son entrecoupé pendant 1 minute.
Répéter le contrôle sur les autres barres palpeuses installées.
Remarque: si en enlevant une pile du récepteur photocellule et en demandant
l'ouverture de la porte, le buzzer sur la carte MASTER Wi-Fi ne s'actionne pas, le
micro-interrupteur 3 sur MASTER Wi-Fi est positionné sur OFF (non habilité). Le
positionner sur ON.
ÉTAT D'ATTENTION (signal de remplacement imminent des piles)
L'état d'attention (WARNING) avertit l'utilisateur d'un remplacement imminent des
piles.
Quand les piles presque vides atteignent les 2,3V (pour NOVA Wi-Fi) et les 3V
(pour TOUCH Wi-Fi), la photocellule du récepteur NOVA Wi-Fi ou la barre palpeuse
signale via Wifi à la MASTER Wi-Fi que les piles sont presque vides et le buzzer de
MASTER Wi-Fi émettra un bip toutes les 3 secondes pendant 1 minute.
L'état d'attention se renouvelle pendant 1 minute après une demande d'ouverture
de la porte.
La LED bicolore sur MASTER Wi-Fi correspondant à la photocellule ou à la barre
palpeuse avec piles presque vides s'allume fixement en rouge.
Le clignoteur SPARK Wi-Fi (si disponible) signalera l'état d'attention en émettant 2
clignotements consécutifs suivis d'une pause de 3 secondes pendant toute la durée
de l'ouverture ou de la fermeture de la porte.
Pendant ces avertissements le système est toujours en état de marche, mais il est
recommandé de s'occuper du changement des piles au plus vite, pour éviter le
blocage de la porte qui survient quand la puissance des piles n'est plus que de 2,0
V pour les NOVA Wi-Fi et de 2,7 pour les TOUCH Wi-Fi.
ÉTAT D'ALARME (piles complètement déchargées ou panne)
L'état d'alarme s'active quand les piles sont complètement vides (2,0 V pour NOVA
Wi-Fi et 2,7 pour TOUCH Wi-Fi) ou quand la photocellule est en panne.
Sur MASTER Wi-Fi les LED DL2 et DL3 s'éteignent et bloquent l'automatisme.
Sur MASTER Wi-Fi la LED correspondant à la photocellule ou à la barre palpeuse
en panne ou dont les piles sont vides clignote rouge/vert. Le BUZZER émet un son
entrecoupé pendant 1 minute, alors que le clignoteur SPARK Wi-Fi (si disponible)
signalera l'état d'alarme en émettant 2 clignotements consécutifs suivis d'une pause
de 3 secondes pendant 1 minute, afin d'attirer l'attention de l'utilisateur, qui devra
soit changer les piles soit réparer la panne.
L'état d'alarme se renouvelle pendant 1 minute après une demande d'ouverture
de la porte.
PROCEDURE D'EFFACEMENT TOTAL DES SECURITES MEMORISEES
Pour procéder à un effacement total des sécurités (NOVA Wi-Fi et TOUCH Wi-Fi),
enregistrées dans la mémoire de MASTER Wi-Fi, il suffit d'appuyer et de maintenir
appuyée la touche PROG. RX pendant 10 secondes.
A la fin des 10 secondes toutes les LED bicolores (de EDGE PHOT 1 à EDGE
PHOT 6) clignoteront alternativement 6 fois pour signaler l'effacement effectué.
Enfin les LED EDGE PHOT bicolores et les LED DL2 e DL3 s'éteindront.
ATTENTION: AVEC LES LED DL2 ET DL3 ETEINTES L'AUTOMATISME NE PEUT
PAS FONCTIONNER.
PROCEDURE D'EFFACEMENT D'UNE SEULE SECURITE (PHOTOCELLULE
OU BARRE PALPEUSE)
Pour effectuer l'effacement d'une seule sécurité mémorisée sur MASTER Wi-Fi,
procéder de la manière suivante:
- Appuyer une ou plusieurs fois sur la touche PROG. RX pour sélectionner la LED
bicolore EDGE PHOT verte clignotante correspondant à la sécurité qu'il faut
effacer.
- Une fois la sécurité sélectionnée, appuyer et maintenir appuyée la touche PROG.
RX pendant 10 secondes.
- A la fin des 10 secondes, la LED bicolore EDGE PHOT clignote 6 fois rouge/vert
en alternance, afin de signaler l'effacement de la sécurité.
ATTENTION: Positionner le micro-interrupteur correspondant à la sécurité effacée
sur OFF, puis effectuer un balayage des LED bicolores en appuyant 6 fois sur la
touche PROG. RX.
REMPLACEMENT DES PILES
La durée de vie des piles de type AA 1,5V des sécurités est de 3 ans environ.
Dans le cas de remplacement des batteries, il n'y a pas besoin de refaire la
programmation des photocellules, comme de aucun autre dispositif Wi-Fi RIB.
- Identifier la sécurité dont les piles sont déchargées en analysant les LED EDGE
PHOT sur MASTER Wi-Fi.
- Identifier la sécurité dont les piles sont déchargées grâce au numéro sur le côté de
la LED bicolore EDGE PHOT qui clignote rouge/vert ou qui est allumée rouge fixe.
- Rechercher le dispositif NOVA Wi-Fi ou TOUCH Wi-Fi avec l'étiquette
correspondante au numéro de la LED bicolore qui est en alarme sur la carte
MASTER Wi-Fi.
- Remplacer les piles en respectant les polarités.
- Appuyer sur la touche PROG TX sur NOVA Wi-Fi ou TOUCH Wi-Fi pour réactiver
le fonctionnement de la MASTER Wi-Fi.
- Le buzzer de la MASTER Wi-Fi s'éteindra et les LED DL2- DL3 (si en alarme)
s'allumeront. La LED bicolore correspondant à la sécurité dont les piles ont été
remplacées s'éteindra.
L'automatisme est prêt à repartir en toute sécurité.
ATTENTION: Nous vous rappelons que les piles doivent être éliminées selon les
normes en vigueur. En cas de destruction des sécurités, nous vous rappelons de
retirer les piles et de les éliminer selon les normes en vigueur.
AJOUT D'AUTRES SECURITES (AU MAX 6)
Si après l'installation, d'autres sécurités doivent être installées (PHOTOCELLULES
OU BARRES PALPEUSES) pour augmenter la sécurité de la porte, il est
recommandé de :
- Débrancher le courant à la porte.
- Fixer la sécurité dans la position souhaitée et l'identifier en configurant le micro-
interrupteur interne à la sécurité.
- Effectuer la programmation en plaçant un autre micro-interrupteur que celui des
autres sécurités déjà installées sur ON et identifier le dispositif à peine installé
grâce à l'étiquette prévue à cet effet (voir chapitre F : IDENTIFICATION DES
SECURITES Wi-Fi).
- Sur la MASTER Wi-Fi mettre le micro-interrupteur correspondant à la sécurité
ajoutée sur ON.
- Rebrancher la porte.
Effectuer la procédure de mémorisation et de contrôle comme indiqué dans les
chapitres précédents.
