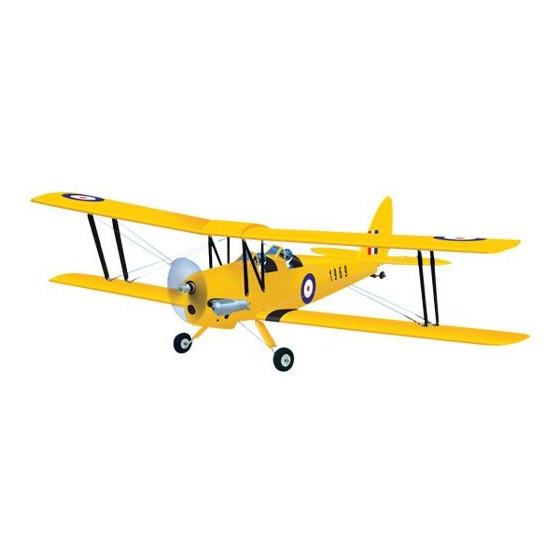

Phoenix Model TIGER MOTH 40 Notice De Montage

Caractéristiques :
Envergure : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1440mm
Longueur : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1120mm
Poids : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2600 - 2800g
Radio : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 voies - 5 servos
Motorisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 temps 7,5cc
GARANTIE
Ce kit est garanti sans défaut de matière ou de fabrication à la date de l'achat. Cette
garantie ne couvre ni les dommages d'usage, ni les modifications. La garantie couvre
exclusivement le produit lui-même et est limitée à la valeur d'origine du kit. Elle ne concerne
pas les éléments endommagés par l'usage ou à la suite de modifications. Le fait pour
l'utilisateur d'assembler les éléments de ce kit implique l'acceptation de la responsabilité
de tous dommages pouvant être causés par le produit tel qu'il aura été achevé. Dans le
cas où l'acheteur n'accepterait pas cette responsabilité, il peut rapporter le produit neuf et
inutilisé à son détaillant pour en obtenir le remboursement dans son emballage d'origine.
NOTIFICATION : ACCOMPAGNEMENT D'UN ADULTE REQUIS
Ceci n'est pas un jouet. Le montage et l'utilisation en vol de ce produit nécessitent la
surveillance d'un adulte. Lisez complètement ce manuel et familiarisez-vous avec
l'assemblage et le vol de cet avion. Vérifiez toutes les pièces détachées afin de vous
assurer que le kit soit complet et sans défaut. Veuillez contacter Model Racing Car pour
tout renseignement.
Page 1
Contenu du kit : Nous avons listé ci-dessous les pièces détachées selon leur
organisation dans la boîte pour vous faciliter leur identification durant le montage.
Nous vous recommandons de regrouper les pièces en suivant la même organisation.
Vous pourrez ainsi vous assurer que vous disposez de toutes les pièces nécessaires
à l'assemblage de votre TIGER MOTH 40.
CONTENU DU KIT
Pièces principales Commande de direction
Train d'atterrissage principales Commande d'ailerons
Roulette de queue Support du moteur
Commande de profondeur Commande des gaz
Page 2
OUTILS ET ACCESSOIRES NECESSAIRES
• Colle cyanoacrylate • Pinces plate et à bec
• Colle époxy 30 minutes • Cutter
• Colle époxy 6 minutes • Scotch de masquage
NOTICE DE MONTAGE DU
TIGER MOTH 40
Réf. PH035
Réservoir
Accessoires divers
Clé d'aile
• Perceuse à main (ou électrique)
• Jeu de forets
• Couteau de modélisme
• Règle plate
SUGGESTION
Afin d'éviter d'endommager votre modèle, nous vous suggérons de ne déballer les
pièces nécessaires à l'assemblage qu'au moment où vous devrez les utiliser. Recouvrez
votre plan de travail afin de le protéger et de protéger également votre avion lors de
son assemblage. Utilisez de petits récipients pour ranger temporairement les pièces d'un
sachet que vous venez d'ouvrir avant leur utilisation sur votre modèle.
NOTE :
Veuillez positionner les pièces «à blanc» avant leur fixation définitive. Vérifiez à plusieurs
reprises que vous allez utiliser la pièce adéquate et qu'elle s'adapte parfaitement avant
de la coller définitivement. Le TIGER MOTH 40 est un modèle pré-assemblé de façon
artisanale et de petits ajustements peuvent s'avérer nécessaires. Vous constaterez que
les opérations qui restent à votre charge sont toutefois très simples.
Les pièces peintes, et pièces en plastiques livrées avec ce modèle résistent au
carburant. Elles peuvent en revanche être endommagées par des produits chimiques
tels que les accélérateurs pour colle cyanoacrylate, les épaississants pour peinture
ou l'acétone. De ce fait, veillez à ne jamais laisser ce type de produit en contact avec
l'entoilage ou les pièces plastiques de votre modèle.
INFORMATIONS RELATIVES A LA SECURITE
- Ce produit n'est pas un jouet.
- Veillez à ce qu'AUCUN autre modéliste n'utilise la même fréquence que la vôtre lorsque
vous faites évoluer votre modèle.
- Eloignez le carburant de TOUTE source de chaleur (flamme, cigarette ou autre).
- Entreposez votre carburant dans en endroit sec, aéré et hors de portée des enfants ou
des animaux.
- Portez des lunettes de sécurité.
- Veillez à ce que le chauffe-bougie soit fermement fixé sur la bougie lors du démarrage
de votre avion.
- Ne faites JAMAIS tourner l'hélice de votre avion avec les mains.
- Eloignez TOUT vêtement ou autre objet de l'hélice lorsque le moteur de votre avion fonctionne.
- Ne faites JAMAIS démarrer votre avion à proximité d'autres personnes. Ne restez
JAMAIS dans l'axe de l'hélice
- Effectuez TOUJOURS vos réglages moteur en restant EN RETRAIT de l'hélice.
N'approchez jamais les mains ou tout autre objet de l'hélice en rotation.
INSTALLATION DES SERVOS D'AILERONS
1. Installer les silentblocs et œillets sur les servos.
2. Utiliser un couteau de modélisme pour enlever l'entoilage de l'orifice de sortie du
palonnier du capot /support de servo. Cet orifice permet le passage du palonnier de
servo pour installer les tringles d'ailerons.
1
• Frein-filet
• Essuie-tout
• Alcool à brûler
