m&h Inprocess RWP38.41 Manuel D'instruction page 94

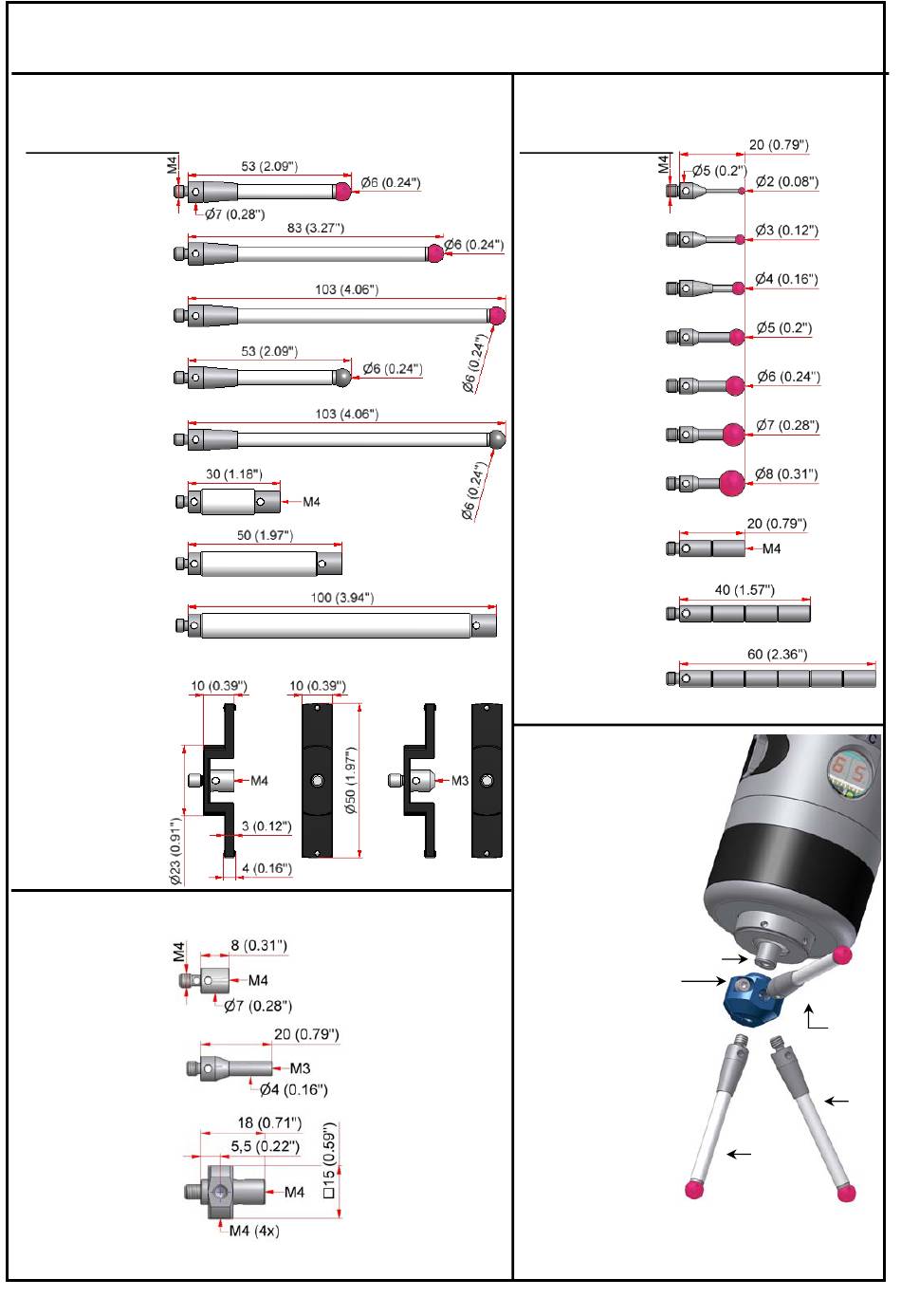

Radio-wave Touch Probe RWP38.41
Haste de apalpador M4, haste-
Todas as pontas de apalpador com haste de cerâmica
Número de encomenda:
91.00-T53/6-KE-M4
(esfera em rubi)
91.00-T83/6-KE-M4
(esfera em rubi)
91.00-T103/6-KE-M4
(esfera em rubi l)
91.00-T53/6-KE-M4-Si
(esfera em nitrito de silício)
91.00-T103/6-KE-M4-Si
(esfera em nitrito de silício)
91.00-TV30-KE-M4
(extensão da ponta de
apalpador)
91.00-TV50-KE-M4
(extensão da ponta de
apalpador)
91.00-TV100-KE-M4
(extensão de ponta de
apalpador)
91.00-TS-ST-M4
91.00-TS-ST-M4/M3
(jogo de apalpador em
forma de arruela)
Acessório
91.00-S-M4/M4
(fusível mecânico)
91.00-TA-M4/M3
(adaptador de haste)
91.00-TK-ST-M4
(centro estrela 5 vias)
∅
7 Haste de apalpador M4, haste
Todas as pontas de apalpação com esfera em rubi
Número de encomenda:
91.00-T20/2-HM-M4
(haste de metal duro)
91.00-T20/3-HM-M4
(haste de metal duro)
91.00-T20/4-HM-M4
(haste de metal duro)
91.00-T20/5-ST-M4
(haste em aço nitrito)
91.00-T20/6-ST-M4
(haste em aço nitrito)
91.00-T20/7-ST-M4
(haste em aço nitrito)
91.00-T20/8-ST-M4
(haste em aço nitrito)
91.00-TV20-ST-M4
(extensão de ponta de apalpador
com haste em aço nitrito)
91.00-TV40-ST-M4
(extensão de ponta de
apalpador com haste em aço nitrito)
91.00-TV60-ST-M4
(extensão de ponta de
apalpador com haste em aço nitrito)
Adaptador de
aperto M4
41.00-KM-M4
Sobre haste Ø7 preso
com parafusos cilíndrico SW2
alinhável radialmente
11
Ø7
M=0,9Nm (0,66 lbf.ft)
∅
5
90°(2x)
45°
0°
