Radio-wave Touch Probe RWP38.41

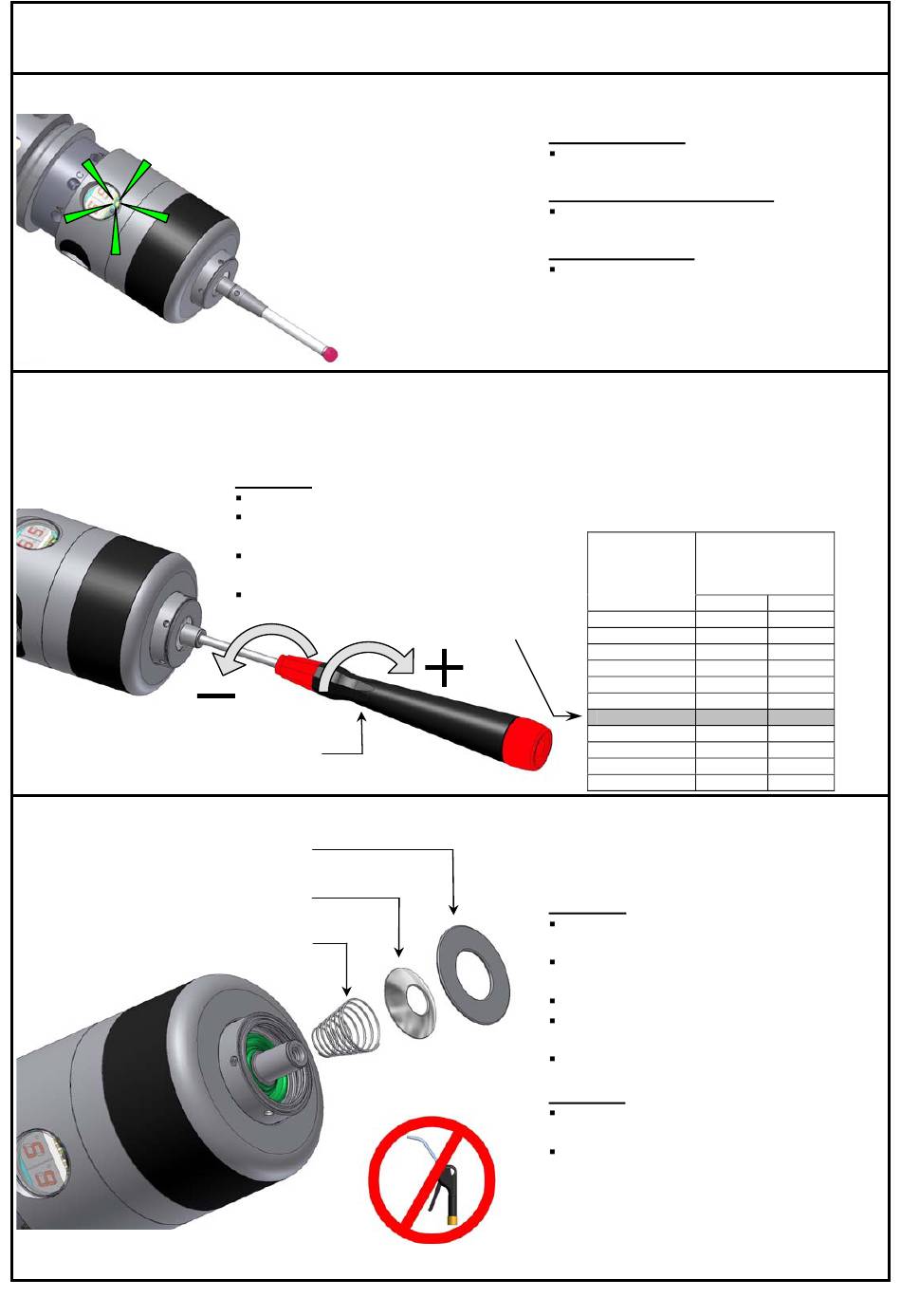

Visualização óptica do estado
Ajuste de força (patenteado)
Caso as vibrações da máquina sejam muito fortes ou pontas substituíveis pesadas, é recomendável aumentar a
força de apalpação.
Manutenção
Tampa para serviço #3240
com anel O 16x1 Viton #3455
Vedação metálica Vedação metálica
Atenção !
Para ajustar força de apalpação desaparafusar a ponta do apalpador !
A menor força de apalpação estará ajustada se a chave Allen tiver sido girada
até o batente, para a esquerda!
Alinhar ponta de apalpador para o centro
do fuso !
Calibrar apalpador
Chave Allen
SW1,3 #0227
#2906 #2906
Mola cônica Mola cônica
#2931 #2931
LED pisca verde:
Tecla transmite sinais
LED pisca verde / vermelho:
Pilha fraca
LED pisca laranja:
Ponta de apalpador
Giros de força
mais baixa
Ajuste de fábrica
Sob a vedação metálica pode se acumular
sujeira.
Limpeza :
Retirar tampa de serviço com vedação
metálica e mola cônica manualmente.
Limpar apalpador e peças sob água
corrente
Fechar o apalpador manualmente.
Alinhar a ponta do apalpador no
centro do fuso!
Calibrar o apalpador!
Atenção !
Não utilize ar comprimido ou jato
forte de água para fazer limpeza!
Não utilizar nenhum objeto pontiagudo !
(danificação da membrana de vedação)
6
Força de apalpação
com ponta de
apalpador de 50mm
em N
Z
míín.0 2,5 0,30
1 3,5 0,41
2 4,5 0,52
3 5,5 0,63
4 6,5 0,74
5 7,5 0,85
6 8,5 0,96
7 9,5 1,07
8 10,5 1,18
9 11,5 1,29
máx.10 12,5 1,40
X/Y
