m&h Inprocess RWP38.41 Manuel D'instruction page 93

Radio-wave Touch Probe RWP38.41

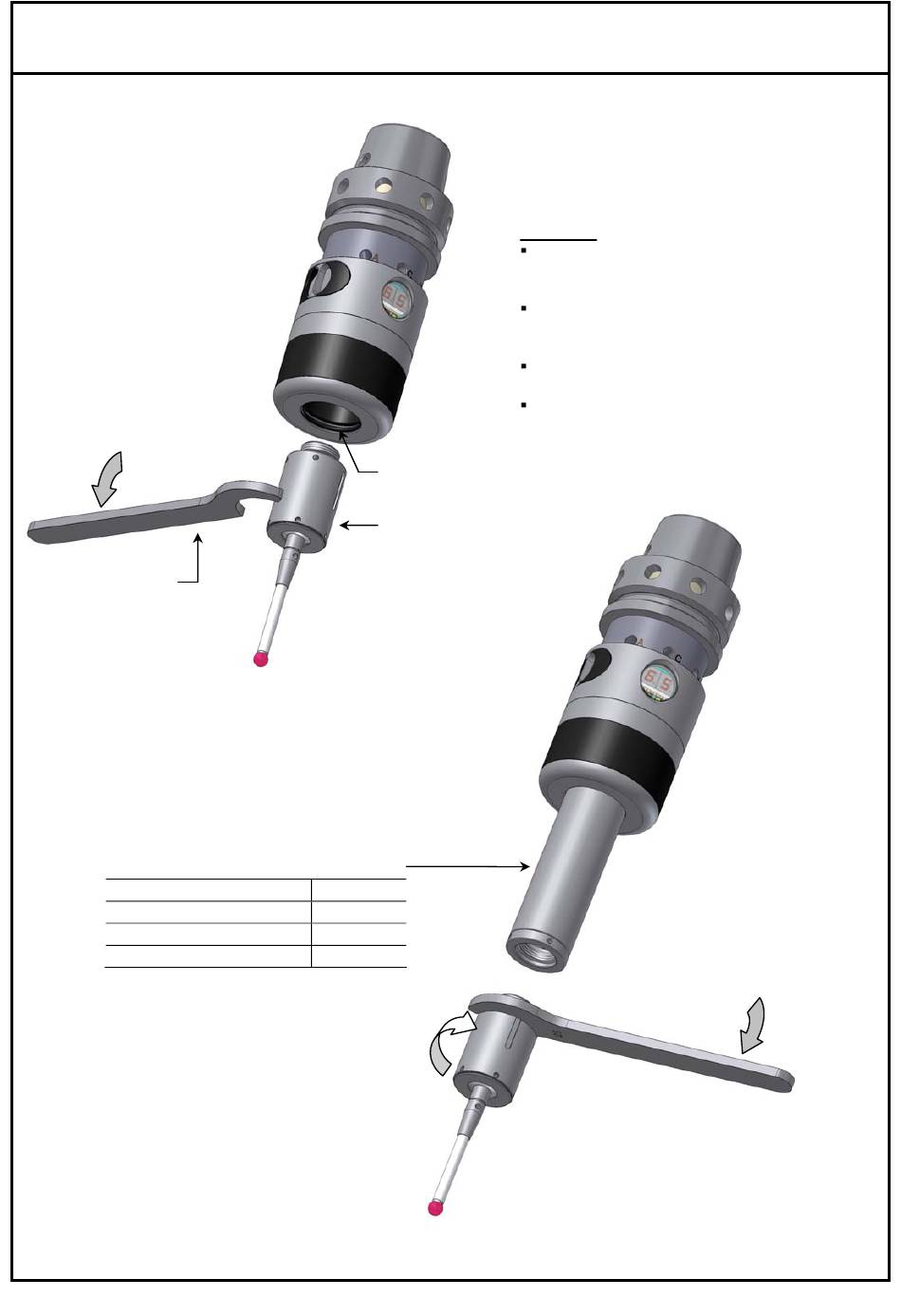

Extensão do módulo de medição
out
Chave fixa de
grampo
#2951
Número de encomenda
21.00-VE50
21.00-VE100
21.00-VE200
Extensão máx. 400
Anel O 24x2 Viton
#2074
Aparelho de
medição
Extensão
Compr.
50
100
200
M=12Nm (8,8 lbf.ft)
10
Atenção !
Antes de desaparafusar o aparelho de
medição limpar o apalpador e secar
com um pano !
Ao aparafusar é importante observar
se o anel O está colocado
corretamente !
Alinhar a ponta do apalpador no centro
do fuso !
Calibrar o apalpador!
in
