m&h Inprocess RWP38.41 Manuel D'instruction page 10

Radio-wave Touch Probe RWP38.41

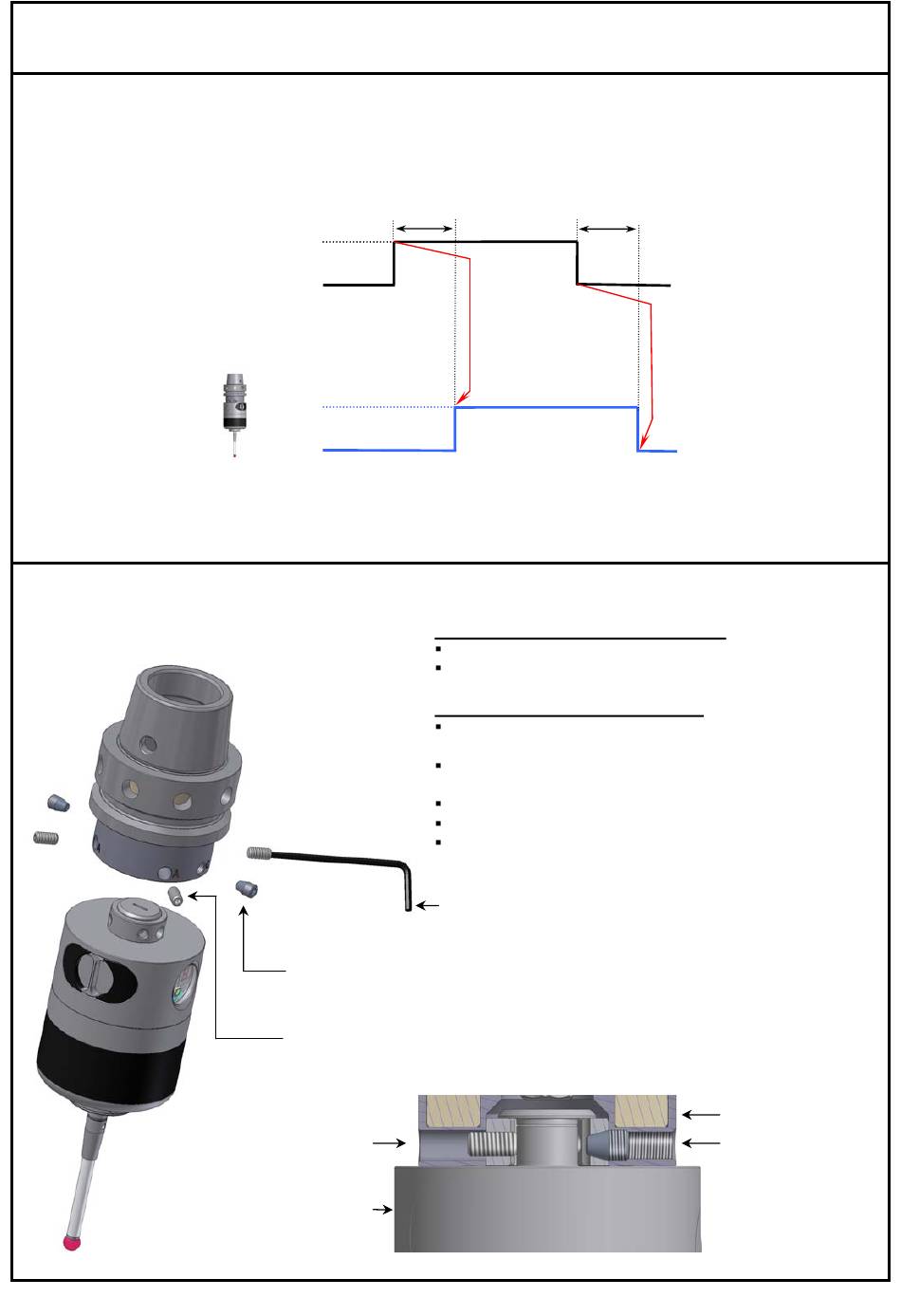

Messtaster ON / OFF Prozedur
Der bidirekte Messtaster wird über den Funk-Empfänger RWR95.40 aktiviert und deaktiviert.
Nach dem Setzen des M-Codes ist der Messtaster in <1,5 s aktiviert und <1,5s nach dem Rücksetzen
wieder deaktiviert.
M-Code
Montage der Werkzeugaufnahme
>10VDC
0V
ON
OFF
C = Klemmschraube SW2,5 (2x)
#1351 M=2 Nm (1.47 lbf.ft)
A = Ausrichtschraube SW2 (4x)
#1352 M=1,5 Nm (1.1 lbf.ft)
Ausrichtschraube „A"
in Gewinde
Messtaster
<1,5s
Demontage der Werkzeugaufnahme:
Alle Schrauben „A" und „C" entfernen.
Werkzeugaufnahme abziehen.
Montage der Werkzeugaufnahme:
Werkzeugaufnahme vorsichtig auf Taster schieben,
dabei das Gewinde „C" zur Konusbohrung ausrichten.
Beide Klemmschrauben „C" einschrauben und leicht
anziehen.
Alle Ausrichtschrauben „A" einschrauben
Taststift ausrichten zur Spindelmitte.(siehe Seite 3)
Messtaster kalibrieren!
Innensechskantschlüssel
SW2 #1097 / SW2,5 #1346
7
<1,5s
Werkzeugaufnahme
Klemmschraube „C"
in Konusbohrung
