m&h Inprocess RWP38.41 Manuel D'instruction page 78

Radio-wave Touch Probe RWP38.41

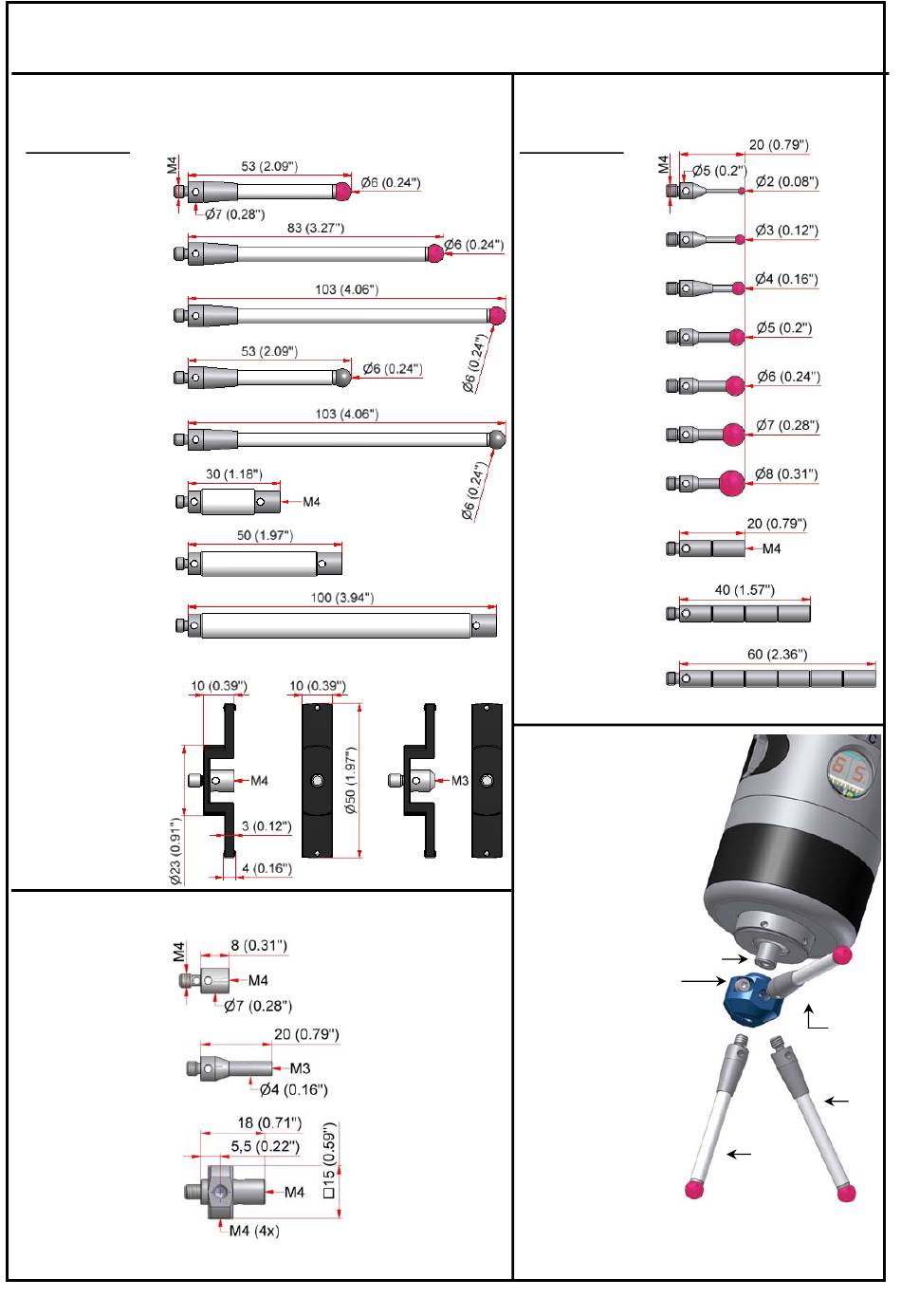

M4-Agujas de palpado, Vástago-
Todas las agujas de palpado con vástago cerámico
Numero Pedido:
91.00-T53/6-KE-M4
(Bola rubi)
91.00-T83/6-KE-M4
(Bola rubi)
91.00-T103/6-KE-M4
(Bola rubi)
91.00-T53/6-KE-M4-Si
(Bola nitruro de silicio)
91.00-T103/6-KE-M4-Si
(Bola nitruro de silicio)
91.00-TV30-KE-M4
(Extensión de aguja)
91.00-TV50-KE-M4
(Extensión de aguja)
91.00-TV100-KE-M4
(Extensión de aguja)
91.00-TS-ST-M4
91.00-TS-ST-M4/M3
(Aguja disco)
Accesorios
91.00-S-M4/M4
(Adaptador fusible
mecánico)
91.00-TA-M4/M3
(Adaptador)
91.00-TK-ST-M4
(Centro aguja 5 direcciones)
∅
7 M4-Agujas de palpado, Vástago -
Todas las agujas de palpado con bola rubi
Numero Pedido:
91.00-T20/2-HM-M4
(Vastago metal duro tungsteno)
91.00-T20/3-HM-M4
(Vastago metal duro tungsteno)
91.00-T20/4-HM-M4
(Vastago metal duro tungsteno)
91.00-T20/5-ST-M4
(Vastago acero)
91.00-T20/6-ST-M4
(Vastago acero)
91.00-T20/7-ST-M4
(Vastago acero)
91.00-T20/8-ST-M4
(Vastago acero)
91.00-TV20-ST-M4
(Extensión de aguja,
vastago de acero)
91.00-TV40-ST-M4
(Extensión de aguja,
vastago de acero)
91.00-TV60-ST-M4
(Extensión de aguja,
vastago de acero)
Adaptador
de amarre M4
M=0,9Nm (0,66 lbf.ft)
41.00-KM-M4
Amarrado en eje Ø7
con tornillo de cabeza
plana AF2mm
ajustable radial
Otras agujas de palpado disponibles bajo pedido.
11
∅
5
Ø7
90°(2x)
45°
0°
