Radio-wave Touch Probe RWP38.41

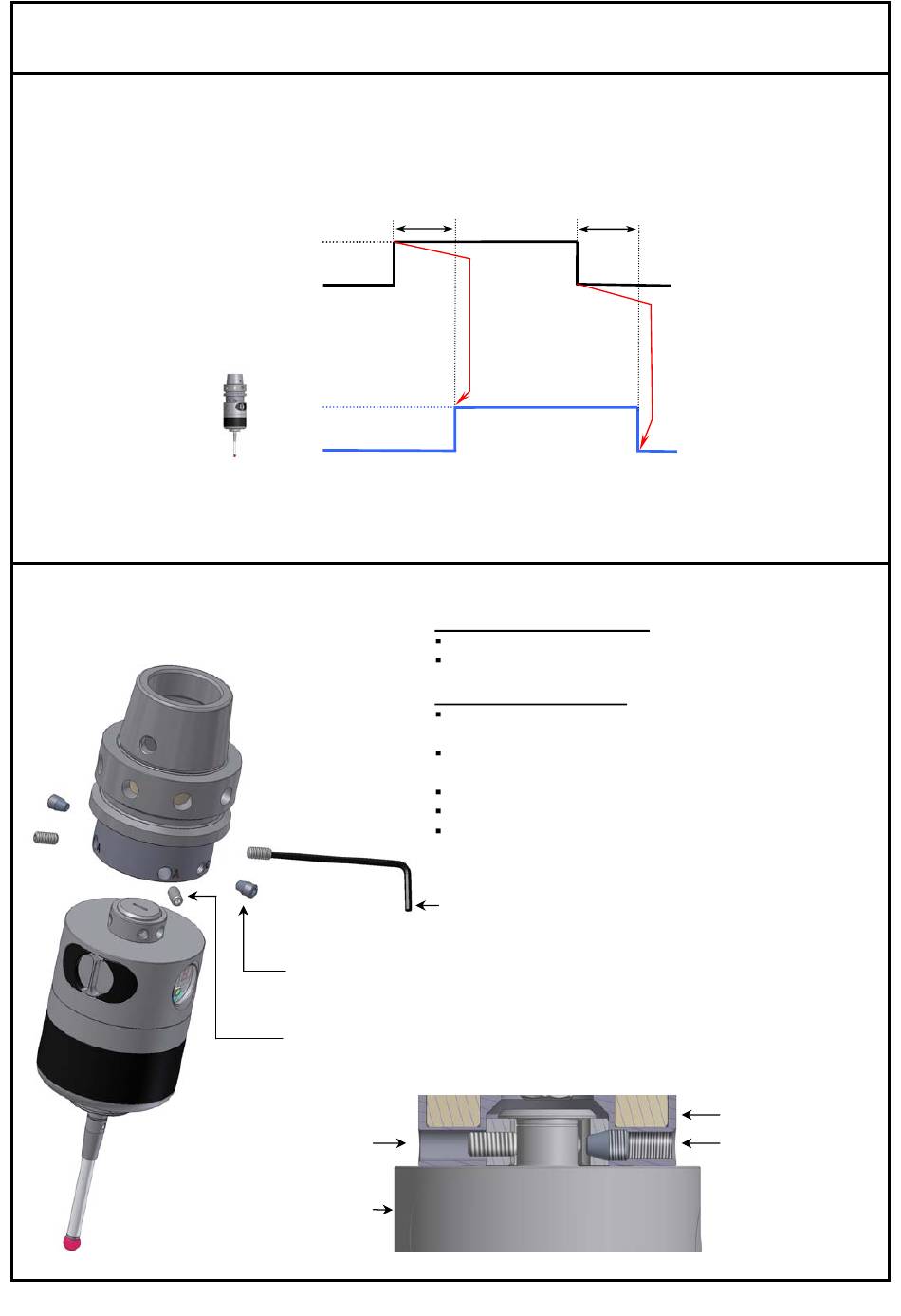

Palpeur ON / OFF Procédure
Ce palpeur bidirectionnel sera activé et désactivé par le récepteur radio RWR95.40.
Le palpeur est activé moins de 1,5 sec après le lancement du code M et désactivé moins de 1,5 sec après sa
réinitialisation.
M-Code

Montage de l'attachement

>10VDC
0V
ON
OFF
C = Vis de serrage AF2,5mm (2X)
#1351 M=2 Nm (1.47 lbf.ft)
A = Vis d'ajustement DIN913 M4x8 (AF2mm) (4x)
#1352 M=1,5 Nm (1.1 lbf.ft)
Vis d'ajustement „A"
dans le filetage
Palpeur de mesure
<1,5s
Démontage du porte-outil :
Enlever toutes les vis „A" et „C".
Retirer le porte-outil.
Montage du porte-outil :
Positionner prudemment l'attachement sur le palpeur
en alignant le filetage „C" sur le trou conique.
Visser les deux vis de serrage „C" et les serrer
légèrement
Visser toutes les vis d'ajustement „A".
Régler le faux-rond (voir page 3).
Calibrer le palpeur de mesure.
Clé hexagonale
AF2mm #1097 / AF2,5mm #1346
7
<1,5s
Attachement
Vis de serrage „C"
dans le trou conique
