Radio-wave Touch Probe RWP38.41

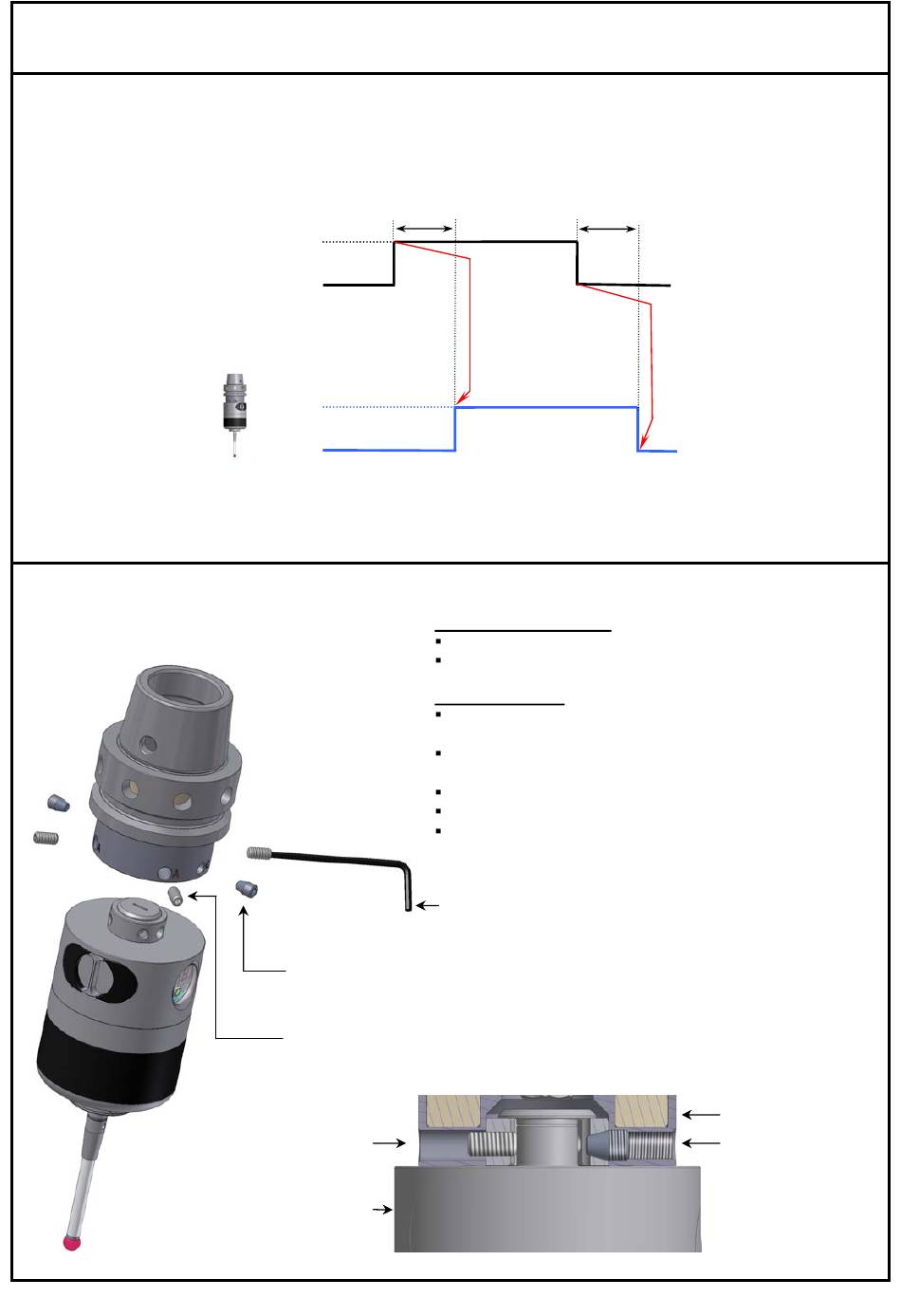

Sequenza di accensione/spegnimento
Il tastatore bi-direzionale viene attivato e disattivato dal ricevitore ad onde radio RWR95.40.
Dopo aver programmato il codice M il tastatore viene attivato in meno di 1,5 s e disattivato in meno di 1,5 s dopo il
rilascio.
M-Code
Montaggio cono di attacco utensile
>10VDC
0V
ON
OFF
C = Grani di bloccaggio AF2,5mm (2x)
#1351 M=2 Nm (1.47 lbf.ft)
A = Grani di regolazione DIN913 M4x8 (AF2mm) (4x)
#1352 M=1.5 Nm (1.1 lbf.ft)
Grano di regolazione
„A" nella sede
Tastatore
<1,5s
Smontaggio del cono:
Rimuovere tutte le viti „A" e „C".
Rimuovere il cono.
Montare il cono:
Inserire con cura il tastatore dentro il cono.
Allineare le sedi dei grani „C" con I fori conici.
Inserire entrambi i grani di bloccaggio „C" e serrarli
leggermente.
Inserire i grani di regolazione „A".
Centrare lo stilo con l'asse mandrino.(vd.pagina 3)
Calibrare il tastatore
Chiave a brugola
AF2mm #1097 / AF2,5mm #1346
7
<1,5s
Cono
Grano di
regolazione „C"
Nella sede conica
