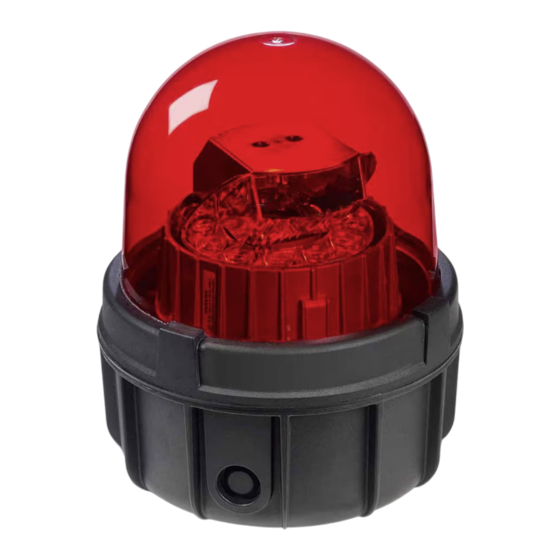

- Page 1 Commander Rotating Light ® Model 371LEDX-120 for Use in Hazardous Locations Installation and Maintenance Manual 25500086A français....page 19 REV. A 713 español....página 37 Printed in U.S.A.
- Page 2 Seller within thirty days after Buyer learns of the defect or such claim shall be deemed waived. Industrial Systems 2645 Federal Signal Drive • University Park, IL 60484-3167 Tel: 708-534-4756 • 877-289-3246 • Fax: 708-534-4852 Email: elp@federalsignal.com • www.federalsignal-indust.com • www.fs-isys.com...
-
Page 3: Table Des Matières
Contents Safety Messages to Installers ............5 An Overview of the Model 371LEDX-120 ......... 6 Unpacking the Light ................6 Mounting the Light ................8 Pipe Mounting the Light ............9 Surface Mounting the Light ............. 9 Installing the Optional 22.5-Degree Reflector ....... 10 Wiring the Light ................ - Page 4 Contents Tables Table 1 Electrical and environmental ratings ........7 Table 2 Dimensions ................8 Table 3 Hazardous location rating ............8 Table 4 Replacement parts .............. 17 Table 5 Accessories ................. 17 Model 371LEDX-120 Rotating Light...
-
Page 5: Safety Messages To Installers
Installation and Maintenance Instructions Safety Messages to Installers It is important to follow all instructions shipped with this product. This device is to be installed by a trained electrician who is thoroughly familiar with the National Electrical Code and/or Canadian Electrical Code and will follow the NEC and/or CEC Guidelines as well as all local codes. -
Page 6: An Overview Of The Model 371Ledx-120
B, C and D; Class II, Division 2, Groups F & G; Class III or non- hazardous locations only. Federal Signal Model 371LEDX-120 warning light incorporates an array of high power LEDs, a custom optic, and a rotating reflector to focus a beam of light that rotates 360 degrees within a plastic dome. -
Page 7: Figure 1 Beam With 22.5- And 90-Degree Reflectors
Installation and Maintenance Instructions them. Disposal of all shipping materials must be carried out in accordance with national and local codes and standards. If any parts are missing, please call Federal Signal Customer Support at 708-534-4756. Figure 1 Beam with 22.5- and 90-degree reflectors BEAM FROM OPTIONAL 22.5-DEGREE REFLECTOR... -
Page 8: Mounting The Light
Installation and Maintenance Instructions Table 2 Dimensions Height: 11.38 in (288.9 mm) Diameter: 9.12 in (231.6 mm) Net Weight: 7.1 lb (3.2 kg) Shipping Weight: 8.1 lb (3.7 kg) Table 3 Hazardous location rating Temperature Hazardous Locations Code @ 40 ºC Class I, Div 2, Groups A, B, C, and D 100 ºC / T5 Class II, Div 2, Groups F and G... -
Page 9: Pipe Mounting The Light
Installation and Maintenance Instructions Pipe Mounting the Light Attach the light to the 1-inch NPT pipe by threading the light clockwise on the pipe (Figure 2). For information on making the electrical connections, see “Wiring the Light” on page 12. Figure 2 ... -
Page 10: Installing The Optional 22.5-Degree Reflector
Installation and Maintenance Instructions 4. Attach a suitable 1-inch NPT hub or connector to conduit entrance in bottom of light. For Type 4X/IP66 applications, the hub or connector must be suitably rated (Myers ® STTTB-2 or T&B ® H100-TB hubs are recommended.) 5. -
Page 11: Figure 3 Installing The 22.5-Degree Reflector
Installation and Maintenance Instructions Figure 3 Installing the 22.5-degree reflector PLASTIC DOME DIECAST RING 22.5-DEGREE REFLECTOR DIECAST BASE 290A7465 Model 371LEDX-120 Rotating Light... -
Page 12: Wiring The Light
Installation and Maintenance Instructions Wiring the Light SHOCK HAZARD — To avoid electrical shock hazards, do not connect wires while power is applied. EXPLOSION HAZARD — Do not disconnect the beacon while the circuit is live or unless the area is known to be free of ignitable concentrations. -
Page 13: Figure 4 Connecting Leads To The Terminal Block
Installation and Maintenance Instructions Figure 4 Connecting leads to the terminal block PLASTIC DOME DIECAST RING #10 PHILLIPS SCREW (3) TERMINAL BLOCK DIECAST BASE FACTORY-SUPPLIED LEADS FROM TERMINAL BLOCK 290A7466 3. Route the supply wires (10 AWG to 16 AWG) into the light housing. 4. Strip a maximum of 0.28 inch (7 mm) of insulation from the ends of the power leads. -
Page 14: Safety Messages To Maintenance Personnel
Installation and Maintenance Instructions 5. Tighten the clamping screw. The maximum tightening torque is 7.0 in-lb (0.8 N • 6. Connect the earth ground to the terminal block. 7. Reassemble the light and test it for proper operation. Safety Messages to Maintenance Personnel Listed below are some important safety instructions and precautions you should follow: •... -
Page 15: Maintaining The Model 371Ledx-120
Installation and Maintenance Instructions Maintaining the Model 371LEDX-120 EXPLOSION HAZARD — To prevent the ignition of hazardous atmospheres, disconnect the beacon from the supply circuit before opening it. EXPLOSION HAZARD — Do not disconnect the beacon while the circuit is live or unless the area is known to be free of ignitable concentrations. -
Page 16: Getting Service, Assistance, And Parts
Installation and Maintenance Instructions Getting Service, Assistance, and Parts Federal Signal will service your product and provide technical assistance and support. Please call the phone numbers listed below. For instruction manuals and information about related products, please go to http://www.federalsignal-indust.com. -
Page 17: Table 4 Replacement Parts
Installation and Maintenance Instructions Table 4 Replacement parts Description Part Number Plastic Dome Assembly, Amber K8459125 Plastic Dome Assembly, Blue K8459125-01 Plastic Dome Assembly, Clear K8459125-02 Plastic Dome Assembly, Green K8459125-03 Plastic Dome Assembly, Red K8459125-04 Gasket, Surface Mount K8459127 LED / Motor Module, Amber K8459159-A LED / Motor Module, Blue K8459159-B... -
Page 18: Returning The Product For Credit
Returning the Product for Credit Product returns for credit require a return authorization from your local distributor prior to returning the product to Federal Signal. Please contact your distributor for assistance. A product is qualified to be returned for credit when the following conditions are met: •... - Page 19 Feu tournant Commander modèle 371 LED-120 pour endroits dangereux Manuel d’installation et d’entretien...
- Page 20 écrit et reçue par le vendeur dans les trente jours après que l’acheteur a pris connaissance du défaut. Sinon, une telle réclamation sera considérée comme nulle. Systèmes industriels 2645 Federal Signal Drive • University Park, IL 60484-3167 Tél. : 708-534-4756 • Télécopie : 708-534-4852 Courriel : elp@federalsignal.com • www.federalsignal-indust.com • www.fs-isys.com...
- Page 21 Table des matières Messages de sécurité destinés aux installateurs ......23 Présentation du modèle 371LEDX-120 .......... 24 Déballage de la lumière..............25 Montage de la lumière ..............26 Montage sur tube de la lumière ..........27 Montage en saillie de la lumière..........28 Installation du réflecteur à...
- Page 22 Table des matières Tableaux Tableau 1 Valeurs électriques et environnementales ....... 26 Tableau 2 Dimensions ..............26 Tableau 3 Classification des endroits dangereux ......26 Tableau 4 Pièces de rechange ............35 Tableau 5 Accessoires ..............35 Feu tournant modèle 371LEDX-120...
-
Page 23: Messages De Sécurité Destinés Aux Installateurs
Instructions d’installation et d’entretien Messages de sécurité destinés aux installateurs AVERTISSEMENT Bien suivre toutes les instructions fournies avec ce produit. Cet appareil doit être installé par un électricien qualifié qui connaît parfaitement le Code national de l’électricité et/ou le Code canadien de l’électricité, et suivra les directives du CNE et/ou du CCE, ainsi que les codes locaux. -
Page 24: Présentation Du Modèle 371Ledx-120
A, B, C. et D; de la classe II, division 2, groupes F et G et de la classe III, ou aux endroits non dangereux seulement. Le modèle 371LEDX-120 de Federal Signal est doté d’une matrice de diodes électroluminescentes de grande puissance, d’une fibre optique et d’un réflecteur optique rotatif spécial qui concentre... -
Page 25: Déballage De La Lumière
La mise au rébus de tout matériel d’expédition doit être effectuée conformément aux normes et codes locaux et nationaux. En cas de pièces manquantes, communiquer avec le Service à la clientèle de Federal Signal au 708-534-4756. Feu tournant modèle 371LEDX-120... -
Page 26: Montage De La Lumière
Instructions d’installation et d’entretien Tableau 1 Valeurs électriques et environnementales Tension de fonctionnement : 120 V c.a 50 Hz/60 Hz Vitesse de clignotement : 60 FPM Courant de fonctionnement, mA : 320 mA Courant d’appel : 25,1 A pour 0,63 ms Température de fonctionnement : 35 °C à 66 °C (31 °F à 150 °F) Valeurs environnementales : Type 4X, IP66 Tableau 2 Dimensions Longueur : 288,9 mm (11,38 po) Diamètre : 231,6 mm (9,12 po) Poids net : 3,2 kg (7,1 livres) Poids d’expédition : 3,7 kg (8,1 livres) -
Page 27: Montage Sur Tube De La Lumière
Instructions d’installation et d’entretien de montage en saillie de modèle 371BRCKT, acheté séparément, peut être utilisé. Si les entrées latérales du conduit doivent être utilisées, démonter la lumière comme indiqué dans la section « Câblage de la lumière » à la page 30, puis retirer au moins une alvéole défonçable avec un instrument contondant avant de remonter la lumière. -
Page 28: Montage En Saillie De La Lumière
Instructions d’installation et d’entretien Montage en saillie de la lumière Monter la lumière sur une surface à plat : 1. À l’aide du joint statique comme gabarit, faire quatre marques de repère sur la surface de montage pour le perçage (Illustration 2 à... -
Page 29: Illustration 3 Installation Du Réflecteur À 22,5 Degrés
Instructions d’installation et d’entretien Desserrer les deux vis Phillips du réflecteur. Soulever lentement le réflecteur de l’appareil en faisant attention à ne pas faire tomber les deux vis. Placer le nouveau réflecteur sur l’appareil et le fixer à l’aide des deux vis. Replacer le dôme. -
Page 30: Câblage De La Lumière
Instructions d’installation et d’entretien Câblage de la lumière AVERTISSEMENT DANGERS LIÉS À UN CHOC — Afin d’éviter les dangers de chocs électriques, ne pas brancher de fil tant que l’alimentation est activée. AVERTISSEMENT RISQUES D’EXPLOSION—Ne débrancher la lumière que si le circuit est sous tension, ou si vous avez vérifié... -
Page 31: Illustration 4 Branchement Des Câbles Au Bornier
Instructions d’installation et d’entretien Illustration 4 Branchement des câbles au bornier DÔME EN PLASTIQUE BAGUE EN FONTE VIS PHILLIPS #10 (9) BORNIER BASE EN FONTE FILS D’USINE DU BORNIER 290A7470 3. Acheminer les fils d’alimentation (10 AWG à 16 AWG) dans l’enceinte de la lumière. 4. -
Page 32: Messages De Sécurité Destinés Au Personnel D'entretien
Instructions d’installation et d’entretien 5. Serrer la vis d’arrêt. Le couple de serrage maximum est de 0,8 N m (7 po-lb). • 6. Voir Illustration 4 à la page 31. Relier la prise de terre au bornier. 7. Remonter la lumière et vérifier son bon fonctionnement. Messages de sécurité... -
Page 33: Entretien Du Modèle 371Ledx-120
Instructions d’installation et d’entretien Entretien du modèle 371LEDX-120 AVERTISSEMENT RISQUES D’EXPLOSION — Pour éviter l’inflammation en cas d’atmosphère dangereuse, débrancher l’appareil du circuit d’alimentation avant de l’ouvrir. AVERTISSEMENT RISQUES D’EXPLOSION — Ne débrancher la lumière que si le circuit est sous tension, ou si vous avez vérifié qu’il n’y a pas de concentrations de produits inflammables dans la zone. -
Page 34: Entretien, Assistance Et Pièces
: support de moteur, DEL PCBA, alimentation PCBA, pâte thermique, réflecteur standard et joint statique de dôme. Pour commander des accessoires et pièces de rechange, communiquer avec le Service à la clientèle de Federal Signal au 708-534-4756. Feu tournant modèle 371LEDX-120... -
Page 35: Renvoi Du Matériel Avec Obtention D'un Crédit
Les renvois de produits doivent être accompagnés d’une autorisation de renvoi émanant du distributeur local avant le renvoi du produit à Federal Signal. Communiquer avec le distributeur pour obtenir de l’aide. Un produit peut être renvoyé avec obtention d’un crédit si les conditions suivantes sont remplies : •... - Page 36 Les produits défectueux renvoyés au cours de la période de garantie seront réparés ou remplacés à la seule discrétion de Federal Signal. Les produits dont la lampe est défectueuse ne sont pas considérés comme des produits défectueux. Toute demande autre que celles citées ci-dessus sera examinée au cas par cas.
- Page 37 Luz giratoria Commander ® Modelo 371LED-120 para uso en condiciones peligrosas Manual de instalación y mantenimiento...
- Page 38 Comprador se entera de que el defecto o la reclamación serán considerados nulos. Industrial Systems 2645 Federal Signal Drive • University Park, IL 60484-3167 Tel.: 708-534-4756 • Fax: 708-534-4852 Correo electrónico: elp@federalsignal.com • www.federalsignal-indust.com • www.fs-isys.com...
- Page 39 Contenido Mensajes de seguridad para los instaladores ......41 Una vista general del Modelo 371LEDX-120 ......... 42 Desembalaje de la luz ..............43 Montaje de la luz ................44 Montaje de la luz en tuberías ..........45 Montaje de la luz en superficies ..........46 Instalación del reflector de 22,5 grados opcional ......
- Page 40 Contenidos Tables Tabla 1 Clasificación eléctrica y medioambiental ......44 Tabla 2 Dimensiones ................ 44 Tabla 3 Clasificación de ubicaciones peligrosas ......44 Tabla 4 Accesorios ................52 Tabla 5 Repuestos ................53 Luz giratoria Modelo 371LEDX-120...
-
Page 41: Mensajes De Seguridad Para Los Instaladores
Instrucciones de instalación y mantenimiento Mensajes de seguridad para los instaladores ADVERTENCIA Es importante que siga todas las instrucciones enviadas con este producto. Este dispositivo debe ser instalado por un electricista calificado que esté familiarizado con el Código Eléctrico Nacional (NEC) y/o el Código Eléctrico Canadiense (CEC) y siga sus normas, así... -
Page 42: Una Vista General Del Modelo 371Ledx-120
2, grupos A, B, C y D; clase II, división 2, grupos F y G; clase III o ubicaciones no peligrosas. La luz de advertencia Modelo 371LEDX-120 de Federal Signal incorpora una serie de LED de alta potencia, una fibra óptica personalizada y un reflector giratorio para enfocar un haz de luz que gira 360 grados dentro de un domo de plástico. -
Page 43: Desembalaje De La Luz
La eliminación de todos los materiales de envío debe llevarse a cabo de acuerdo con los códigos y las normas nacionales y locales. Si falta alguna pieza, llame al Servicio al cliente de Federal Signal al 708-534-4756. ADVERTENCIA RIESGO DE EXPLOSIONES: Las cúpulas dañadas pueden... -
Page 44: Montaje De La Luz
Instrucciones de instalación y mantenimiento Tabla 1 Clasificación eléctrica y medioambiental Voltaje operativo: 120 V CA 50 Hz/60 Hz Índice de intermitencia: 60 IPM Corriente operativa máxima, mA: 320 mA Corriente de sobretensión: 25,1 A para 0,63 ms Temperatura operativa: –31 °F a 150 °F (–35 °C a 66 °C) Clasificación ambiental: Tipo 4X, IP66 Tabla 2 Dimensiones... -
Page 45: Montaje De La Luz En Tuberías
Instrucciones de instalación y mantenimiento montaje en superficies 371BRCKT que se compra por separado. Si se usan las entradas laterales para conductos, desmonte la luz como se describe en "Cableado de la luz" en la página 48 y elimine uno o varios de los orificios ciegos con una herramienta sin filo antes de montar la luz. -
Page 46: Montaje De La Luz En Superficies
Instrucciones de instalación y mantenimiento Montaje de la luz en superficies El montaje de la luz sobre una superficie plana: 1. Usando la junta como una plantilla, marque la posición de los cuatro puntos de perforación en la superficie de montaje (Figura 2 en la página 45). -
Page 47: Figura 3 Instalación Del Reflector De 22,5 Grados
Instrucciones de instalación y mantenimiento Afloje los dos tornillos Phillips que retienen el reflector. Con cuidado, levante el reflector del conjunto, teniendo cuidado de no dejar caer los dos tornillos. Ubique el nuevo reflector en el conjunto y asegúrelo con los dos tornillos. -
Page 48: Cableado De La Luz
Instrucciones de instalación y mantenimiento Cableado de la luz ADVERTENCIA RIESGO DE EXPLOSIONES: Para prevenir la ignición de atmósferas peligrosas, desconecte el artefacto del circuito de alimentación antes de abrirlo. ADVERTENCIA RIESGO DE EXPLOSIONES: No desconecte la baliza mientras haya tensión en el circuito o a menos que se sepa que el área está... -
Page 49: Figura 4 Conexión De Los Cables Al Bloque De Terminales
Instrucciones de instalación y mantenimiento Figura 4 Conexión de los cables al bloque de terminales DOMO PLÁSTICO ANILLO DE FUNDICIÓN TORNILLOS PHILLIPS N.º 10 (9) BLOQUE DE TERMINALES BASE DE FUNDICIÓN CABLES PROVISTOS DE FÁBRICA DEL BLOQUE DE TERMINALES 290A7474 2. -
Page 50: Mensajes De Seguridad Para El Personal De Mantenimiento
Instrucciones de instalación y mantenimiento 3. Pase los cables de suministro (10 AWG a 16 AWG) dentro de la carcasa de la luz. 4. Pele un máximo de 0,28 pulgadas (7 mm) del aislamiento de los extremos de los cables de alimentación. Conecte los cables al bloque de terminales mediante la inserción de los extremos pelados de los cables en los conectores hasta donde puedan ingresar. -
Page 51: Mantenimiento Del Modelo 371Ledx-120
Use sólo agentes de limpieza suaves, no abrasivos. Cómo obtener servicio de reparación, asistencia técnica y piezas Federal Signal brindará servicio de reparación a su producto y proporcionará asistencia y atención técnicas. Llame a los números telefónicos que se enumeran a continuación. Para obtener manuales de instrucciones e información sobre los productos... -
Page 52: Servicio De Reparación
PCBA (Conjunto de la placa del circuito impreso), la fuente de alimentación del PCBA, almohadillas térmicas, reflector estándar y la junta del domo. Para pedir accesorios y repuestos, llame a Atención al cliente de Federal Signal al 708-534-4756. Tabla 4 Accesorios Descripción Número de pieza... -
Page 53: Cómo Devolver El Producto Para Obtener Un Crédito
Las devoluciones de productos para obtener un crédito requieren una autorización de devolución de su distribuidor local antes de devolver el producto a Federal Signal. Póngase en contacto con su distribuidor para obtener ayuda. Un producto está calificado para ser devuelto para obtener un crédito cuando se cumplen los siguientes requisitos:... - Page 54 Instrucciones de instalación y mantenimiento Los productos defectuosos que son devueltos en el plazo de garantía serán reparados o remplazados a criterio de Federal Signal. Los productos defectuosos no incluyen aquellos productos con fallas en la lámpara. Otras circunstancias que no hayan sido enumeradas anteriormente se tratarán de acuerdo a cada caso.
- Page 55 blank page...
- Page 56 Industrial Systems 2645 Federal Signal Drive • University Park, IL 60484-3167 Tel: 708-534-4756 • Fax: 708-534-4852 Email: elp@federalsignal.com • www.federalsignal-indust.com • www.fs-isys.com...
