B) Les Voyants Du Sas; Dipswitch1 À 4 Interrupteurs (Carte Sascp) - CDVI SASIC Manuel D'installation

MANUEL D'INSTALLATION
SASIC
Unité de gestion SAS
Cavaliers
- ST1 = ON permanent
- ST2 (Alimentation Porte 1)
• 12V interne délivré par le SAS
• 24V alimentation extérieure
- ST3 (Alimentation Porte 2)
• 12V interne délivré par le SAS
• 24V alimentation extérieure
- ST4 = ON permanent
DipSwitch1 à 4 interrupteurs
(Carte SASCP)
Switch
Ouverture de porte
sans appel sur porte
En mode manuel, il faut
d'abord un appel sur une
porte pour ouvrir cette
porte depuis le pupitre
Pupitre 1
Pupitre 2
Pupitre 3
Pupitre 4
Positionnement des Dipswitches
pour un paramétrage standard.
1 2 3 1 2 3
1 2 3 1 2 3
1 2 3 1 2 3
1 2 3 1 2 3
Dipswitch 1
2 3 4
OFF
ON
ON ON
ON
OFF
OFF ON
OFF OFF
Adaptation uniquement sur le pupitre
le plus éloigné du SAS sur le bus RS485 :
ST1 (Connexion à la résistance d'adaptation
de ligne 120 Ω)
ON = la ligne est adaptée
OFF = la ligne n'est pas adaptée

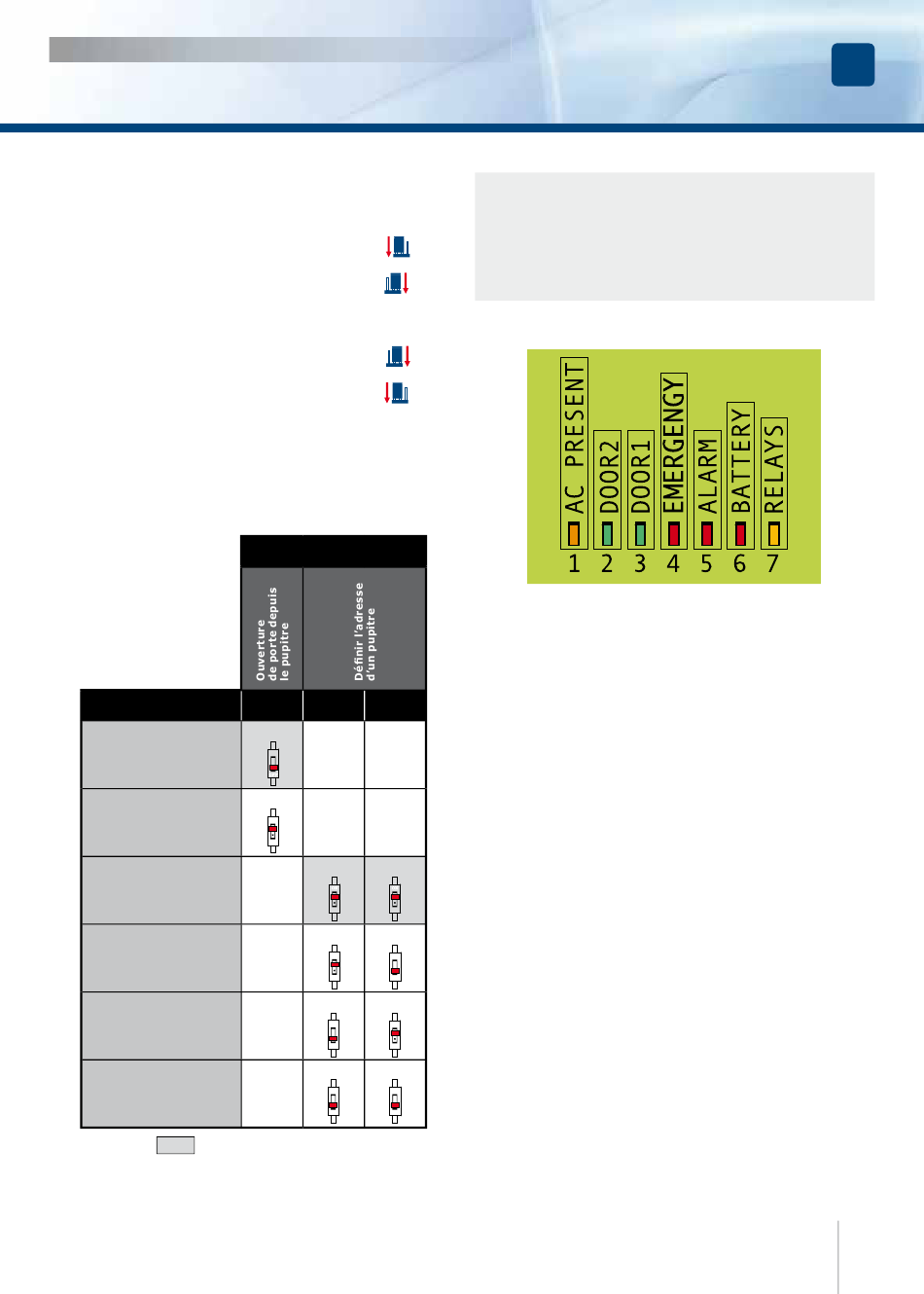

b) Les voyants du SAS

1. "AC PRESENT" (couleur orange)
- Signale la présence d'une alimentation
(ADC12 ou batterie).
2. "DOOR2" (couleur verte)
- Signale que la porte 2 est ouverte.
3. "DOOR1" (couleur verte)
- Signale que la porte 1 est ouverte.
4. "EMERGENCY" (couleur rouge)
- Signale que le SAS est en mode "Urgence".
- Ce mode déclenche l'ouverture des deux
portes accompagnée d'un signal d'alarme.
Pour annuler l'urgence, il faut appuyer
pendant 1 seconde sur le bouton "RESET
EMERGENCY".
5. "ALARM" (couleur rouge)
- A chaque déclenchement d'alarme,
ce voyant est allumé, cela signifi e
qu'il y a contact sur le relais alarme.
6. "BATTERY" (couleur rouge)
- Signale la présence de la batterie.
7. "RELAYS"
- Signale qu'une tension de 12V
est disponible sur les sorties 39 et 16
des borniers de commande serrure et 40
et 15 des borniers de sortie alimentation.
