3.8
Utilisation de cartes PC
Cartes PC
L'interface pour cartes PC accepte les cartes Cardbus (32 bits) et les cartes
PCMCIA (16 bits). La Power PG est pourvue de deux interfaces pour cartes PC.
Des cartes de communication pour modem, fax-modem, RNIS, anneau à jeton,
Ethernet, des extensions mémoire ainsi que des coupleurs SCSI au format carte
bancaire peuvent être enfichés sur ces interfaces. Il est possible d'utiliser soit deux
cartes de type II, soit une carte de type III.

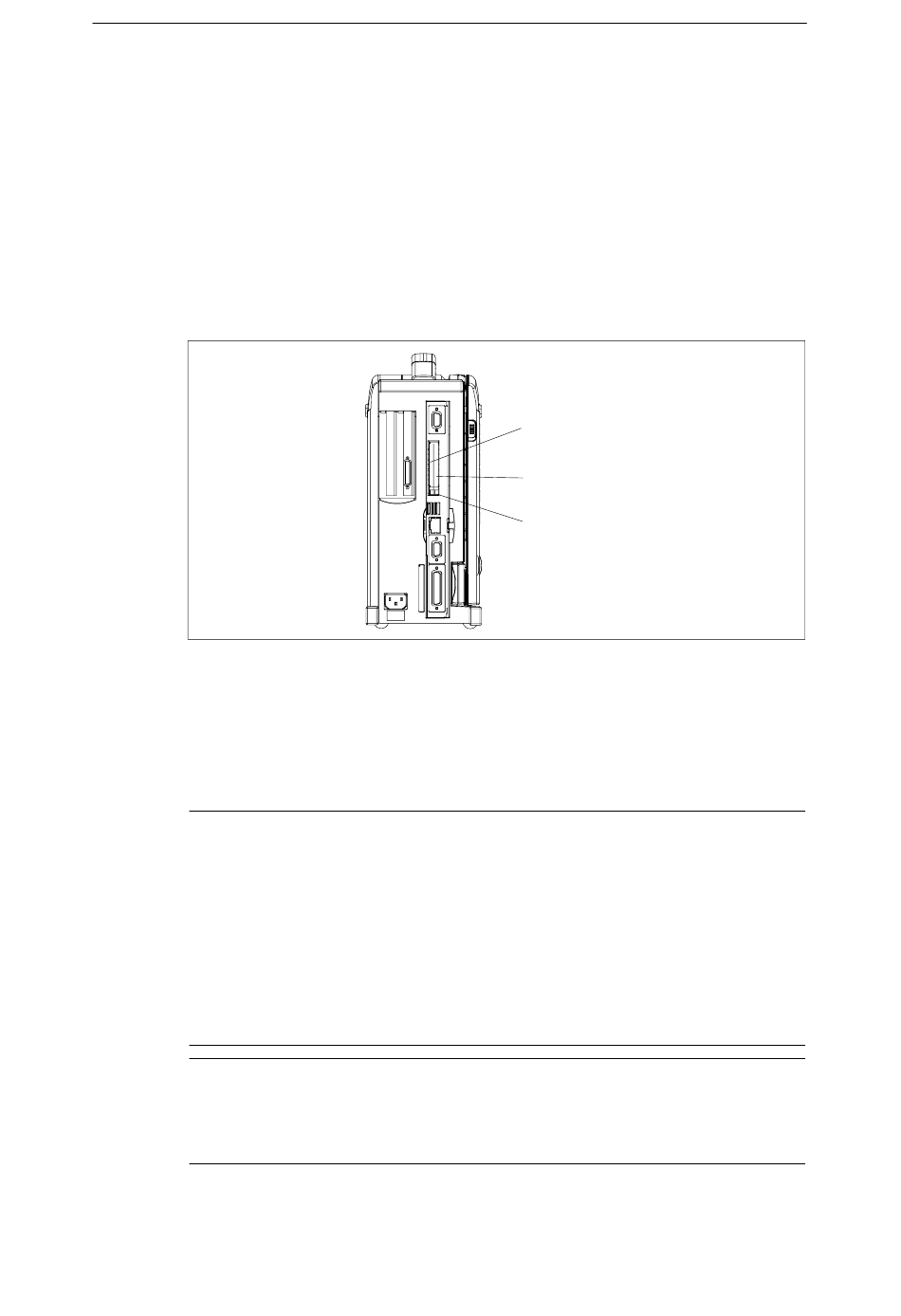

Figure 3-9 Interface pour cartes PC
Les éjecteurs pour cartes PC ont un mécanisme rétractible. Avant d'enficher la
carte, veillez à ce que l'éjecteur soit enclenché. Lors du retrait de la carte PC, ap-
puyez une fois sur l'éjecteur afin de le déverrouiller, puis une deuxième fois pour
éjecter la carte PC.
Avertissement
L'étiquette de la carte PC doit être orientée vers l'avant lors de l'enfichage.
Ne retirez la carte qu'une fois le transfert de données achevé sous peine de per-
dre des données et d'interrompre le système.
Si vous tentez d'enficher la carte PC dans le mauvais sens, vous risquez d'en-
dommager la Power PG et la carte PC.
Déchargez l'électricité statique de votre corps en touchant brièvement une partie
de console mise à la terre (par exemple, une tôle de connecteur) avant d'enficher
ou de retirer la carte (directives CSDE). Sinon, des perturbations sont possibles.
Attention
Pour utiliser la carte PC, vous devez effectuer la configuration suivante dans le
programme SETUP du BIOS : menu Main , sous-menu Hardware Options , don-
ner la valeur "Enabled" à "Cardbus/PCMCIA Slot".
3-16
Interface carte PC type I/II
(emplacement 1)
Interface carte PC type I/II/III
(emplacement 2)
Ejecteur pour cartes PC
SIMATIC Power PG Manuel
A5E00097463-02
