MANUEL D'INSTRUCTIONS POUR L'UTILISATEUR DU COULISSEAU
Le présent manuel est conçu pour respecter les directives du fabricant, tel que requis par la norme
CSA Z259.2.5, et devrait être utilisé dans le cadre d'un programme de formation pour les employés.
DESCRIPTION :

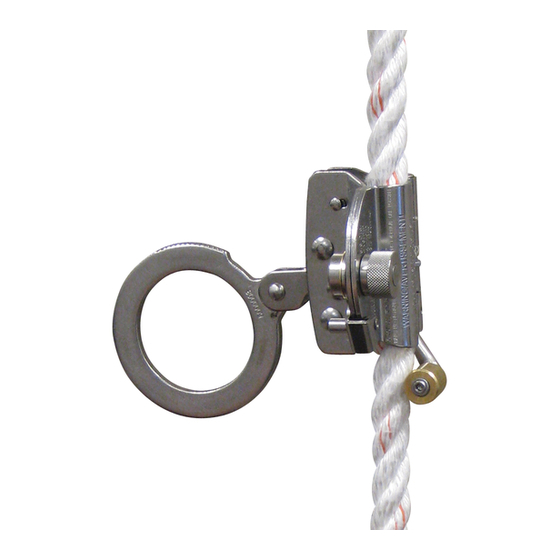

Les principaux composants du coulisseau de sécurité Protecta sont montrés à la Figure 1. Le coulisseau de
sécurité offre un point de connexion de longe portable sur une corde d'assurance de 16 mm (5/8 po) de
diamètre. Le coulisseau de sécurité est conçu de façon à suivre automatiquement l'utilisateur et peut être
détaché n'importe où le long de la corde d'assurance.
A
Poignée d'engagement antipanique
B
Levier d'ouverture
C
Vis de blocage moletée
Coulisse de corde d'assurance
D
E
Charnière
F
Guidage à Galets
G
Oeillet de Fixation
H
Came de Verrouillage
I
Ressort de bras bloquant
DE SÉCURITÉ POUR CORDE SYNTHÉTIQUE
Figure 1 – Coulisseau de sécurité pour corde synthétique
Coulisseau de sécurité
pour corde synthétique
Numéro de modèle : 5000003C, 50000027C
Manuel d'instructions
C
A
B
1
5903796 R
. e
ev
D
E
I
G
F
H
© 3M 2018
