- Page 1 INSTALLATION FLEXCUT 125 CE INSTRUCTION DE SECURITE D'EMPLOI ET D'ENTRETIEN INSTALLATION N° 07085710NG 8695 4496 EDITION : FR Notice d'instructions REF : REVISION : B DATE : 02-2019 Notice originale...
- Page 2 Le fabricant vous remercie de la confiance que vous lui avez accordée en acquérant cet équipement qui vous donnera entière satisfaction si vous respectez ses conditions d'emploi et d'entretien. Sa conception, la spécification des composants et sa fabrication sont en accord avec les directives européennes applicables.
-
Page 3: Table Des Matières
7 - POLLUTION SONORE ....................... 5 8 - MESURE DE BRUIT AERIEN ..................... 6 C - DESCRIPTION ..........................7 1 - POSSIBILITES DE L'INSTALLATION FLEXCUT 125 CE ........... 7 2 - INSTALLATION INTEGREE SUR MACHINE LINCOLN ............ 8 3 - COFFRET DETECTION ..................... 10 4 - PORTE-OUTIL ET CHOC TORCHE................... -
Page 4: Afficheurs Et Manometres
INFORMATIONS Pour les instructions de fonctionnement, réglages, dépannages et pièces détachées se reporter à l'instruction de sécurité d'emploi, et d'entretien spécifique ISEE N° ISUM Manuel opérateur Générateur Flexcut 125 CE IM10375 Porte Outil PO150D 8695 4566 AFFICHEURS ET MANOMETRES Les appareils de mesures ou afficheurs de tension, intensité, vitesse, pression... qu'ils soient analogiques ou digitaux doivent être considérés comme des indicateurs. -
Page 5: A - Identification
8695 4496 / A A - IDENTIFICATION 1 - INSTALLATION FLEXCUT 125 CE Veuillez noter le numéro de matricule de votre installation dans le cadre ci-dessous. Ce renseignement sera nécessaire en cas de contact avec notre service après-vente. Vous avez d’autres emplacements disponibles pour indiquer les références de chacun des éléments de l’installation. -
Page 6: Porte Outil Po150D
A - IDENTIFICATION 8695 4496 / A 2 - PORTE OUTIL PO150D Se référer au document : 8695 4566. 3 - GENERATEUR FLEXCUT 125 CE Se référer au document : IM10375. 4 - TORCHE LC125M Se référer au document : IM10375. -
Page 7: B - Consignes De Securite
La norme EN 169 prévoit une utilisation de verre teinté échelon 10 pour les intensités que peut fournir ce procédé. 2 - PRINCIPE DE MISE A LA MASSE Pour éviter tout désagrément sur l'installation Flexcut 125 CE, il est impératif que toutes les parties métalliques à portée de l'opérateur soient reliées à... -
Page 8: Securite Electrique De L'utilisateur
Il faut vérifier périodiquement l'état des connexions de puissance et de la terre Nous rappelons que les alimentations des générateurs Flexcut 125 CE et de la machine doivent comporter des dispositifs de protection primaire, à savoir, des disjoncteurs à enclenchement et déclenchement manuel, ou par présence de défaut. -
Page 9: Pollution Electromagnetique
Le coupage à l'arc plasma génère un bruit plus ou moins important en fonction des conditions de découpe. Il est à noter que la législation admet une émission de bruit de 80 dB (A) pour 8 heures d'exposition. En fait, le temps d'utilisation du coupage plasma, est généralement inférieur (ISO R1996 et R1999). INSTALLATION FLEXCUT 125 CE... -
Page 10: Mesure De Bruit Aerien
Niveaux LAeq Niveaux LCpeak LCpeak en en dB(A) en dB(A) en dB(C) dB(C) Distance 101,2 114,3 95,2 du point 96,2 90,6 103,6 mesure 93,2 106,3 103,8 à la 90,8 103,8 85,9 98,6 torche 89,7 102,6 84,4 98,8 INSTALLATION FLEXCUT 125 CE... -
Page 11: C - Description
8695 4496 / B C - DESCRIPTION 1 - POSSIBILITES DE L'INSTALLATION FLEXCUT 125 CE C'est une installation complète constituée d'un ensemble de matériels industriels (générateur, torche, pupitre de commande, porte outil, faisceaux...) spécialement étudiés pour permettre le coupage thermique automatique au jet de plasma Le coupage thermique au jet de plasma est un procédé... -
Page 12: Installation Integree Sur Machine Lincoln
Cette installation peut être utilisée de manière intégrée sur une machine de notre fourniture. Les principales fonctions sont accessibles par la CN qui pilotera les procédés de coupe en ethernet. Cette installation peut gérer la fonction coupe plasma pour 2 torches maximum. INSTALLATION FLEXCUT 125 CE... - Page 13 C - DESCRIPTION 8695 4496 / B INSTALLATION FLEXCUT 125 CE REPERE DESIGNATION REFERENCE Coffret détection 0708 5608 Ensemble Fonction Cycle Porte Outil 07085505NG Interface de programmation 07085711NG (15m) Torche LC125M + faisceau torche 07085712NG (22m) Générateur Flexcut 125 CE...
-
Page 14: Coffret Detection
En choisissant l'emplacement de ce boîtier, assurez-vous que la distance convienne à la longueur du faisceau de détection tôle. CARACTERISTIQUES : Référence : 0708 5608 Dimensions : 131mm x 176mm x 65mm INSTALLATION FLEXCUT 125 CE C-10... -
Page 15: Porte-Outil Et Choc Torche

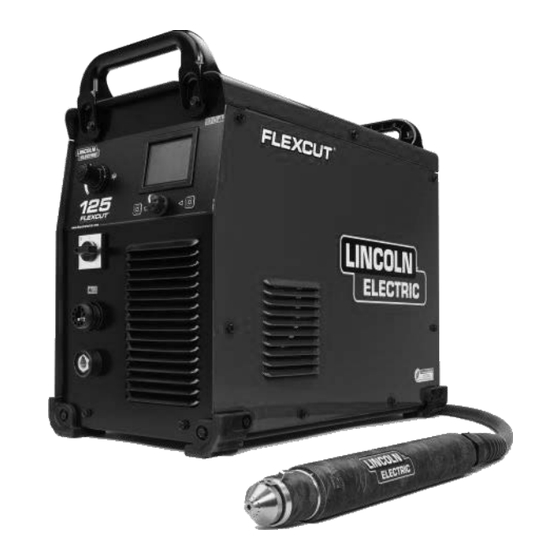

Se référer au document : IM10375 6 - GENERATEUR La fonction du Générateur Flexcut 125 CE est de réguler le courant de coupe suivant les consignes demandées. Le Flexcut 125 CE peut délivrer au maximum 125A. Le générateur est généralement situé à proximité de l’installation. - Page 16 C - DESCRIPTION 8695 4496 / B INSTALLATION FLEXCUT 125 CE C-12...
-
Page 17: D - Montage Installation
Ne jamais dépasser la pression de 8 bars en entrée de l’installation Mise en service des sources de gaz Se reporter au chapitre : « 6-2 PROCEDURE DE CHANGEMENT DE BOUTEILLE » du livret de sécurité 8695 7050 INSTALLATION FLEXCUT 125 CE D-13... -
Page 18: Acier Au Carbone
Disposition des câbles et des tuyaux souples Le client doit prévoir un moyen de supporter et de mettre à l'abri des dégradations mécaniques, chimiques ou thermiques, les câbles et les tuyaux souples depuis leur source, jusqu'à l'entrée du générateur. INSTALLATION FLEXCUT 125 CE D-14... -
Page 19: Alimentation Electrique
La puissance de service dépend de la tension d'alimentation utilisée. Un câble de section approprié sera prévu pour relier ce sectionneur au générateur. Consommation installation hors générateur Pour les installations intégrées sur machines Lincoln, se reporter à l’ISUM de la machine. INSTALLATION FLEXCUT 125 CE D-15... -
Page 20: Consommation Pour Un Générateur Flexcut 125 Ce
D - MONTAGE INSTALLATION 8695 4496 / A Consommation pour un générateur Flexcut 125 CE Alimentation 400 V 3 phases + terre I eff (125A-175VDC) 40 A Calibre du fusible 40 A aM Taille du fusible 10*38 Section du câble 4*6 mm²... -
Page 21: Temperature De Fonctionnement
éléments constituant l'installation raccordement de chacun des éléments constituant l'installation, en commençant par: la fonction cycle le porte-outil le boitier de détection la torche LC125M le générateur Flexcut 125 CE l'alimentation en air et électricité. INSTALLATION FLEXCUT 125 CE D-17... -
Page 22: Raccordement Fluidique
D - MONTAGE INSTALLATION 8695 4496 / A RACCORDEMENT FLUIDIQUE Repère Désignation Générateur Flexcut 125 CE Gaz coupe (Air) Torche LC125M + Faisceau torche INSTALLATION FLEXCUT 125 CE D-18... -
Page 23: Raccordement Electrique
D - MONTAGE INSTALLATION 8695 4496 / A RACCORDEMENT ELECTRIQUE Repère Désignation Boitier détection Ensemble Fonction Cycle Générateur Flexcut 125 CE Porte Outil Torche LC125M+ Faisceau torche INSTALLATION FLEXCUT 125 CE D-19... -
Page 24: Installation Fonction Cycle
Le montage de la fonction cycle est réalisé en usine, dans l’armoire principale RACCORDEMENT Le raccordement de la fonction cycle est réalisé en usine, dans l’armoire principale 4 - INSTALLATION DU PORTE-OUTIL Se reporter à l’ISUM : 8695 4566 INSTALLATION FLEXCUT 125 CE D-20... -
Page 25: Installation Boitier Detection
La fixation mécanique de ce boîtier est à effectuer à l’arrière du porte-outil. RACCORDEMENT ELECTRIQUE Câble détection vers torche – 07085622 Connecteur J1 Connecteur J2 Câble détection vers coffret commandes - 07085627 Connecteur J4 Câble détection vers coffret commandes - 07085627 INSTALLATION FLEXCUT 125 CE D-21... -
Page 26: Installation De La Torche + Faisceau
Brancher P1-W60 à l'arrière du générateur Brancher le faisceau de torche à l’avant du générateur Raccorder le câble de masse sur la table porte tôle. IMPORTANT : Après raccordement, vérifier l'absence de fuites (air) et qu'aucun tuyau ne soit plié. INSTALLATION FLEXCUT 125 CE D-22... - Page 27 D - MONTAGE INSTALLATION 8695 4496 / A INSTALLATION FLEXCUT 125 CE D-23...
-
Page 28: E - Manuel Operateur
A tout moment (sauf en cas défaut ou si la torche n’est pas sélectionnée), il est possible de modifier la hauteur de chaque torche en vitesse lente. Pour cela, utiliser les boutons situés dans l’IHM. (disponible dans la documentation 8695 4944, dans les chapitres liés à l’installation Flexcut 125 CE.) 2 - REGLAGES REGLAGE DES PARAMETRES PROCEDE Les paramètres procédé... -
Page 29: Cycles
E - MANUEL OPERATEUR 8695 4496 / A 4 - CYCLES INSTALLATION FLEXCUT 125 CE E-25... - Page 30 E - MANUEL OPERATEUR 8695 4496 / A INSTALLATION FLEXCUT 125 CE E-26...
-
Page 31: F - Maintenance
La périodicité de ces entretiens est donnée pour une production de 1 poste de travail par jour. Pour une production plus importante augmenter les fréquences d'entretiens en conséquence Pour l’entretien du générateur Flexcut 125 CE, se réferer au document IM10375. Pour l’entretien du porte outil PO150D, se réferer à l’ISUM 8695 4566. -
Page 32: Depannage
Au cours de recherche de panne, le technicien peut vous demander de vérifier l’état des voyants sur les entrées/sortie « E2 », et également sur chacune des électrovannes, qui possèdent un voyant s’allumant lorsque la vanne est alimentée. Sur l’automate, les entrées/sorties défectueuses sont en rouge. INSTALLATION FLEXCUT 125 CE F-28... -
Page 33: Explication Des Alarmes : Défaut Général Procédé
1001 : L'arrêt d'urgence est actif ! sans avoir la machine sous tension tension 01011 = Arrêt cycle pour Collision Choc sonde (oxycoupage) ou choc Corriger le défaut, remonter le porte-outil et acquitter l’alarme Tête. Jog en vitesse limitée torche (plasma) INSTALLATION FLEXCUT 125 CE F-29... -
Page 34: Explication Des Alarmes : Plasma Flexcut 125 Ce
F - MAINTENANCE 8695 4496 / B Explication des alarmes : plasma Flexcut 125 CE Sur l’IHM sont affichées des alarmes qui indiquent les défauts procédé plasma Flexcut 125 CE. Alarme Causes probables Remèdes éventuels Le filtre a été commandé, mais le Vérifier que l’aspiration est bien... -
Page 35: Autres Défauts
L’offset de vitesse du porte outil variateur n’a pas été réglé. Mauvaise hauteur de coupe Repositionner la tôle ou changer La tôle n’est pas sur des appuis de méthode de détection (par arc fixes pilote) INSTALLATION FLEXCUT 125 CE F-31... -
Page 36: Maintenance Du Porte-Outil Po150D
8695 4496 / B 3 - MAINTENANCE DU PORTE-OUTIL PO150D Se référer au document : 8695 4566. 4 - MAINTENANCE DU GENERATEUR FLEXCUT 125 CE Se référer au document : IM10375. 5 - MAINTENANCE DE LA TORCHE LC125M Se référer au document : IM10375. -
Page 37: Pieces De Rechange
Carte interface machine W000XXXXXX Débitmètre 9357 XXXX Tôlerie face avant sérigraphiée Si commande de pièces indiquez la quantité et notez le numéro de votre machine dans le cadre ci-dessous. TYPE : Matricule : INSTALLATION FLEXCUT 125 CE F-33... -
Page 38: Parties Principales
F - MAINTENANCE 8695 4496 / B PARTIES PRINCIPALES INSTALLATION FLEXCUT 125 CE F-34... - Page 39 Armoire K4300-5 Torche LC125M + Faisceau torche (15m) Torche LC125M + Faisceau torche (22m) K4300-6 Générateur Flexcut 125 CE K4811-2 Porte Outil PO150D P07085025 Si commande de pièces indiquez la quantité et notez le numéro de votre machine dans le cadre ci-dessous.
- Page 40 W000276961 Carte détection Si commande de pièces indiquez la quantité et notez le numéro de votre machine dans le cadre ci-dessous. TYPE : Matricule : ENSEMBLE PO150D Se référer au document : 8695 4566. INSTALLATION FLEXCUT 125 CE F-36...
- Page 41 W000383702 Fond de panier X20BM11 W000383703 Bornier X20TB12 Si commande de pièces indiquez la quantité et notez le numéro de votre machine dans le cadre ci-dessous. TYPE : Matricule : INSTALLATION FLEXCUT 125 CE F-37...
- Page 42 Torche LC125M + Faisceau torche (15m) K4300-6 Torche LC125M + Faisceau torche (22m) Si commande de pièces indiquez la quantité et notez le numéro de votre machine dans le cadre ci-dessous. TYPE : Matricule : INSTALLATION FLEXCUT 125 CE F-38...
- Page 43 F - MAINTENANCE 8695 4496 / B INSTALLATION FLEXCUT 125 CE F-39...
-
Page 44: Notes Personnelles
F - MAINTENANCE 8695 4496 / B NOTES PERSONNELLES Lincoln Electric France S.A.S. Avenue Franklin Roosevelt 76120 Le Grand Quevilly 76121 Le Grand Quevilly cedex www.lincolnelectriceurope.com INSTALLATION FLEXCUT 125 CE F-40...
