• Il collegamento con il contattore che permette il funzionamento isolato (sistemi di accumulo).
L
W
N
L'alimentazione dei carichi da controllare avviene tramite la rete di consumo.
(1)
Alimentare INGECON EMS Manager come un consumo in più dell'impianto. Nei sistemi con accumulo l'alimentazione del
(2)
dispositivo può variare.
Ciascun contatto a potenziale libero può supportare carichi con un massimo di 6 A. I carichi con
potenza maggiore possono essere collegati mediante un contatto intermedio.
110
2 1
A2 B2 A1 B1

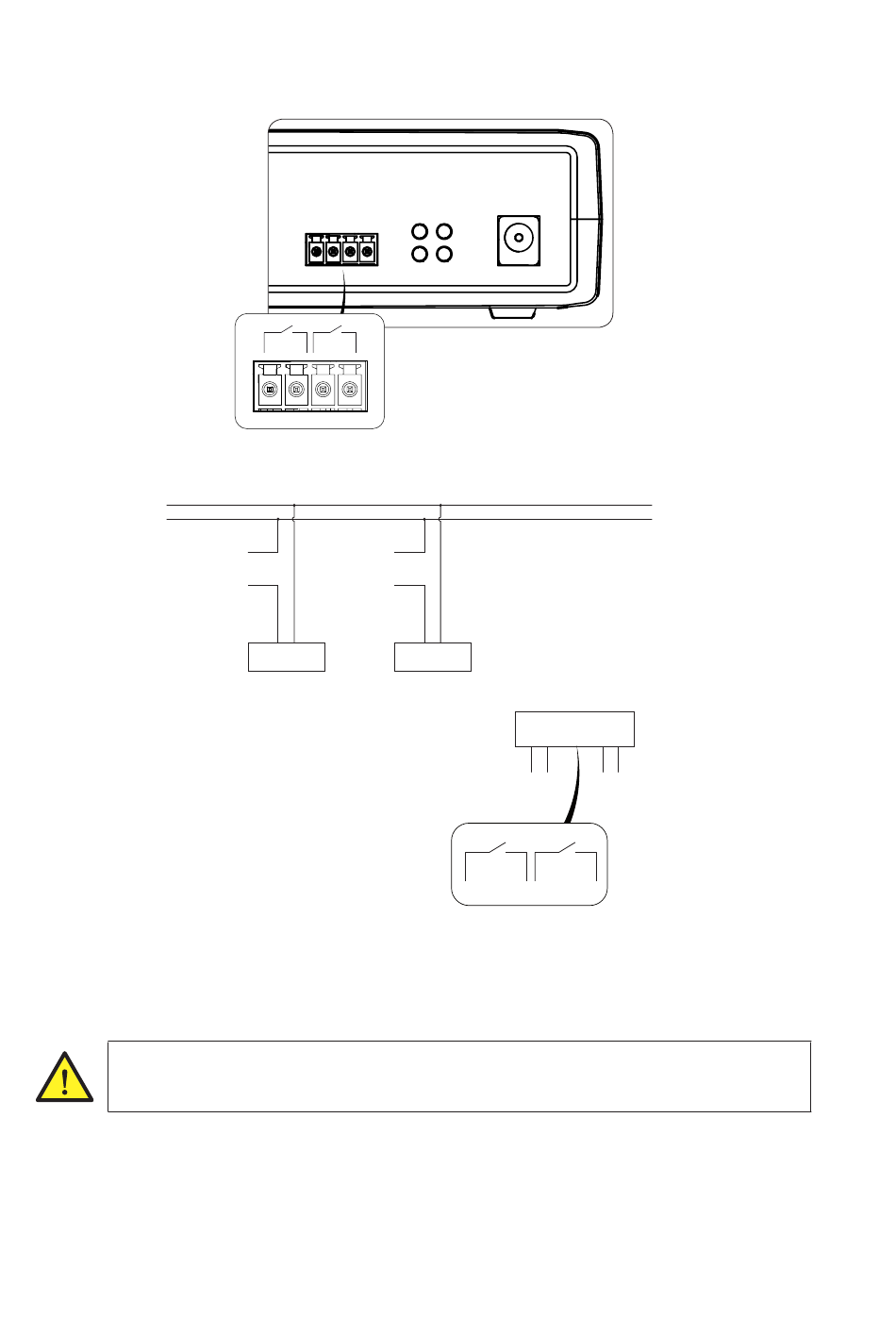

Descrizione dei contatti a potenziale libero nell'INGECON EMS Manager
A1 A2
B1 B2
Carico
(1)
Schema di collegamento dei carichi da controllare
Carico
(1)
EMS Manager
A2 B2
A2 B2 A1 B1
Contatti a potenziale libero
AAX2019IQM01_A - Manuale d'installazione e uso
Schema elettrico del sistema
(2)
A1 B1
