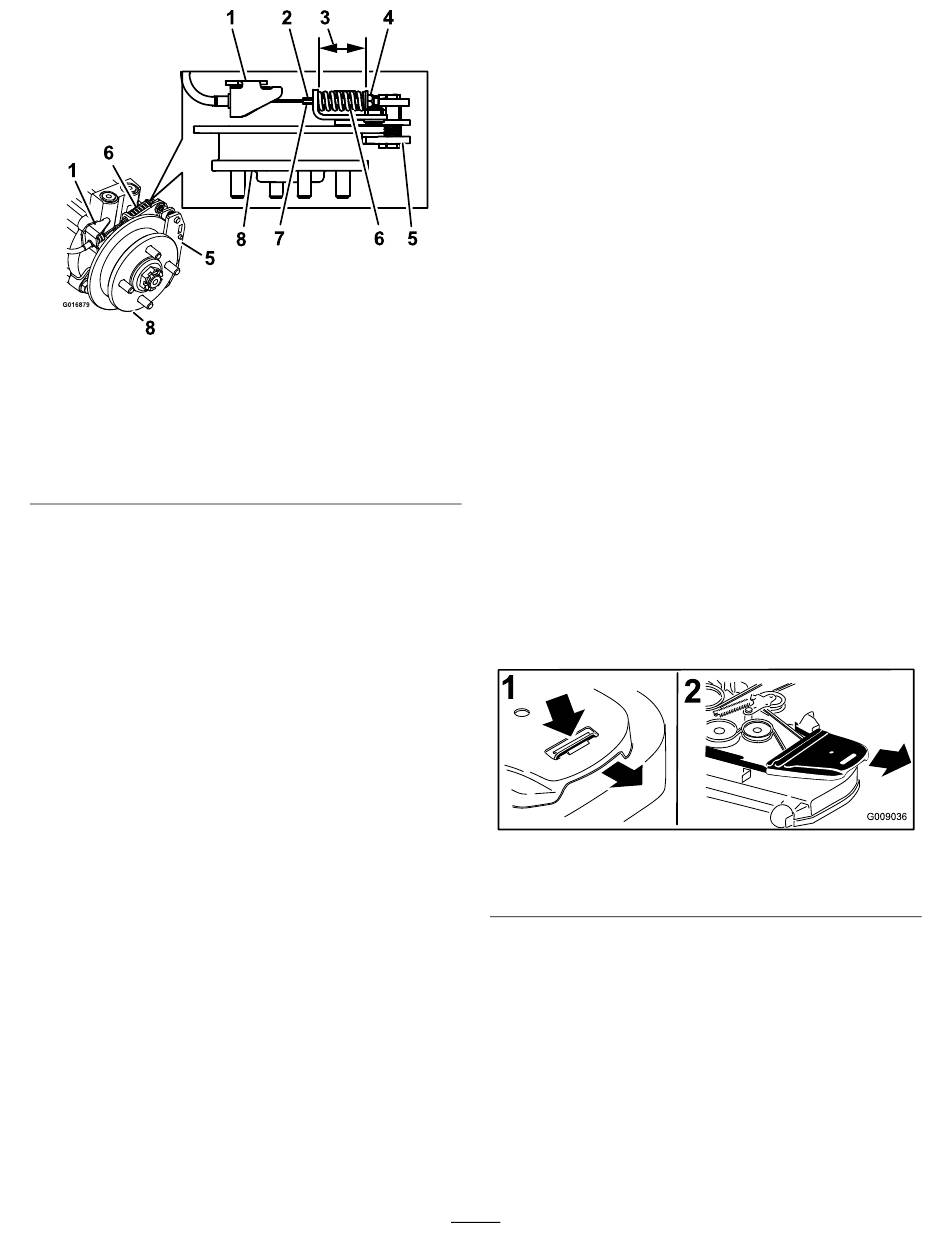

Figure 72
Frein gauche illustré
1. Ancrage de câble
2. Tenez la tige filetée ici
3. Mesurez
4. Contre-écrou
10. Desserrez le frein de stationnement. Tournez le moyeu
à la main dans les deux sens par rapport à l'étrier; la
plaquette de frein ne doit pas frotter contre le moyeu.
11. S'il n'y a pas de jeu entre le moyeu et l'étrier, répétez
le réglage (les vannes de déblocage des roues
motrices doivent être en position débloquée sur les
boîtes-ponts).
12. Après avoir réglé les freins des deux côtés de la
machine, actionnez et relâchez la poignée de frein un
minimum de six fois pour permettre au câble de se
positionner correctement dans la gaine et les languettes
de montage.
13. Contrôlez à nouveau la longueur du ressort; serrez le
frein de stationnement et répétez les opérations 8 à 11
si la longueur n'est pas dans la plage correcte.
14. Tournez la poignée de déblocage des roues motrices en
position de marche. Voir Utilisation des valves de
déblocage des roues motrices à la section Utilisation.
15. Montez les roues arrière et serrez les écrous de roues à
un couple de 122 à 129 Nm (90 à 95 pi-lb).
16. Retirez les chandelles.
5. Étrier
6. Ressort de compression
7. Tige filetée
8. Moyeu
Entretien des courroies
Contrôle des courroies
Périodicité des entretiens: Toutes les 50 heures
Vérifiez que les courroies ne montrent pas les signes d'usure
suivants : grincement pendant la rotation, glissement des
lames pendant la coupe, bords effilochés, traces de brûlures et
fissures. Remplacez la courroie quand elle présente ce genre
de problèmes.
Remplacement de la courroie
du tablier de coupe
La courroie du tablier de coupe peut montrer les signes
d'usure suivants : grincement pendant la rotation, glissement
des lames pendant la coupe, bords effilochés, traces de
brûlures et fissures. Remplacez la courroie quand elle présente
ce genre de problèmes.
1. Désengagez la PDF, placez les leviers de commande de
déplacement à la position de verrouillage au point mort
et serrez le frein de stationnement.
2. Avant de quitter la position d'utilisation, coupez le
moteur, enlevez la clé de contact et attendez l'arrêt
complet de toutes les pièces mobiles.
3. Abaissez le tablier de coupe à la hauteur de 7,6 cm
(3 po).
4. Retirez les couvercles de courroie (Figure 73).
1
1. Appuyez sur la languette.
5. Insérez un rochet dans le trou carré du bras de la poulie
de tension pour détendre le ressort de la poulie de
tension (Figure 74).
6. Enlevez la courroie des poulies du tablier de coupe.
7. Enlevez le guide de courroie situé sur le bras de la
poulie de tension rappelée par ressort, comme montré
à la Figure 74.
8. Retirez la courroie existante.
9. Acheminez la courroie neuve autour des poulies du
tablier de coupe et de la poulie d'embrayage, sous le
moteur (Figure 74).
53
2
Figure 73
2. Enlevez le couvercle de
courroie.
G009036
