Mode de configuration
REMARQUE : chaque écran affiche le nombre d'écrans
actuels ainsi que le nombre total d'écrans du groupe.
Le nombre total d'écrans d'un groupe et les champs
affichés sur chaque écran peuvent varier en fonction
de sélections effectuées dans les Écrans de
configuration du système et Écrans d'option. Le titre
en haut des écrans de configuration avancée sera
Global lorsque Rinçage et Remplissage sur Écran
d'option 1, page 39 sont réglés sur Global.

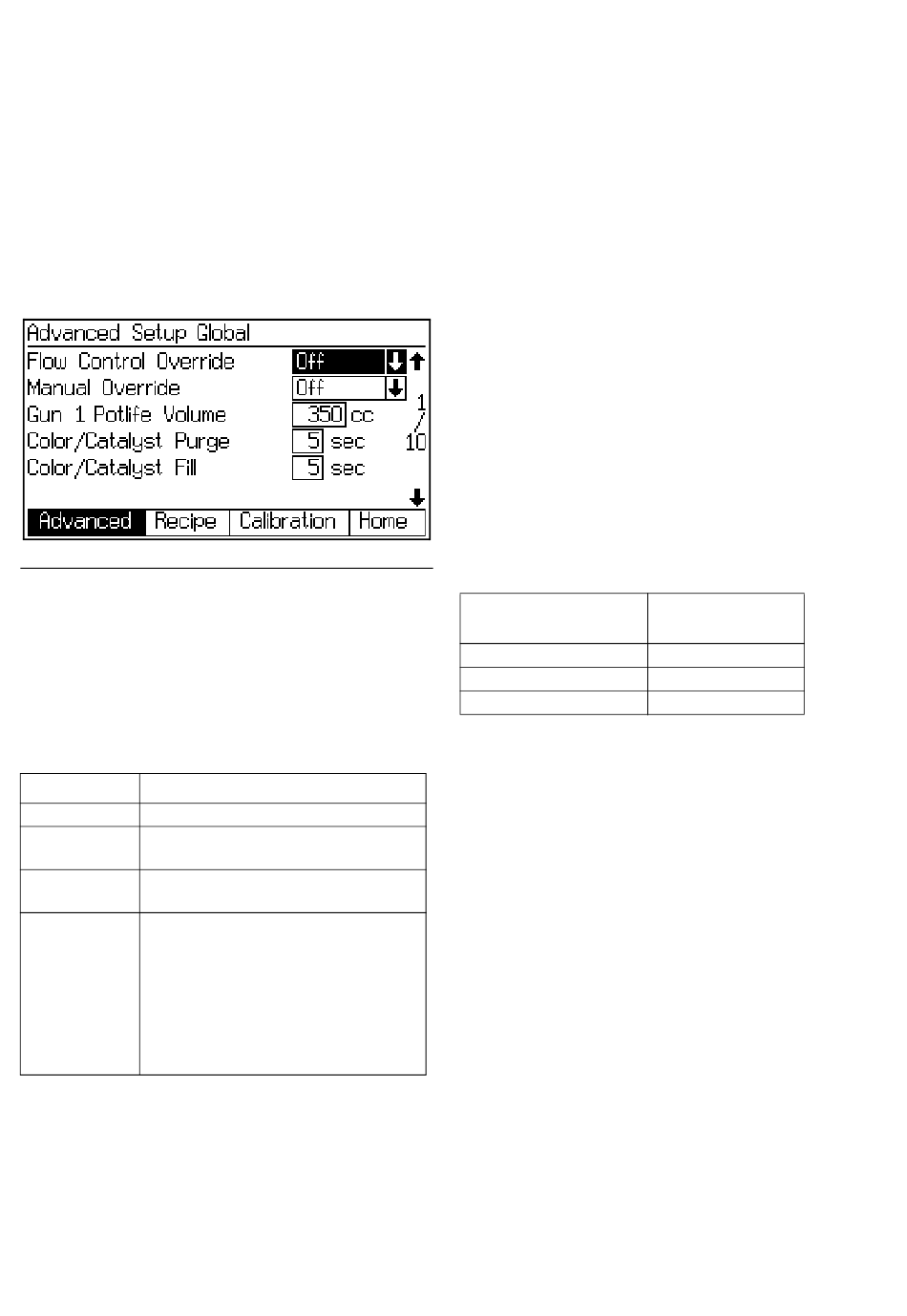

Écran de configuration avancée 1
F . 40. Écran de configuration avancée 1
IG
Commande prioritaire de régulation de débit
Ce champ ne s'affiche que lorsque « Régulation
de débit » est réglé sur « Marche » dans Écran de
configuration 5 à la page 38. Les sélections effectuées
affectent l'affichage sur Écran de Commande
manuelle à la page 28. Choisissez la sélection
désirée comme défini ci-dessous :
Sélection Description
Arrêt Fonctionnement normal
% Ouvert Le régulateur du débit est ouvert
selon un pourcentage souhaité.
Pression Le régulateur du débit est ouvert
selon une pression calibrée.
ExtSP Point de consigne extérieur. La
tension de sortie du régulateur est
réglée selon un pourcentage de la
plage entière. La plage va de 0 à
10000 avec une corrélation de 0 à
100,00 %. Le registre utilisé pour ceci
est setup. RegManualPercent, à
l'adresse 40120.
42
Commande manuelle
Ce champ est uniquement affiché lorsque Mode marche
est sur Automatique ou Semi-automatique sur Écran de
configuration 3, page 36. Réglez-le sur « Marche : EK »
pour outrepasser toutes les commandes extérieures
à l'aide de la commande « Consigne débit » de la
commande manuelle pour régler le débit. Réglez-le sur
« Marche : EXT » pour utiliser la source de définition du
débit sur Écran de configuration 6, page 38 pour
déterminer si le débit est réglé depuis l'entrée discrète ou
réseau. S'il est sélectionné, l'Écran de Commande
manuelle (page 28) sera ajouté et le champ « Priorité
rég. de débit » apparaît (voir ci-dessus).
Volume dosé Pistolet 1/Pistolet 2
Introduire le volume dosé (de 1 à 1999 cc) pour chaque
pistolet. Il s'agit de la quantité de produit nécessaire
pour passer par le collecteur mélangeur, le tuyau et
l'applicateur/pistolet avant que le minuteur de durée
d'utilisation soit remis à zéro.
Utilisez les informations suivantes pour déterminer le
volume approximatif correspondant à la durée de vie du
produit (PLV) en cc :
Diamètre intérieur de
flexible (pouces)
3/16
1/4
3/8
Volume du collecteur de l'intégrateur et du mélangeur =
75 cc
Volume du pistolet pulvérisateur = 20 cc
(volume du flexible* x pied du flexible) + 75 + 20 = PLV
Temps de purge (Purge de couleur/catalyseur)
Ce champ apparaît uniquement lorsque le système
comprend un module de changement de couleur et
Entrée de rinçage et remplissage est réglé sur « Global »
sur Écran d'option 1, page 39. Saisissez la durée de
la purge (de 0 à 99 secondes). Le paramètre renvoie au
temps nécessaire pour rincer les conduites à partir du
module de couleur ou de catalyseur jusqu'à la vanne
de dosage ou la vanne de vidange.
Temps de remplissage (Remplissage de
couleur/catalyseur)
Ce champ apparaît uniquement lorsque le système
comprend un module de changement de couleur et
Entrée de rinçage et remplissage est réglé sur « Global »
sur Écran d'option 1, page 39. Saisissez la durée
du remplissage (de 0 à 99 secondes). Le paramètre
renvoie au temps nécessaire pour remplir les conduites à
partir du module de couleur ou de catalyseur jusqu'à la
vanne de dosage ou la vanne de vidange.
Volume
(cc/pied)*
5,43
9,648
21,71
