Étape 3 : Entrée du débit
Étape 1 : Le ProMix
reçoit un point de
réglage du débit en
provenance de
l'API/robot

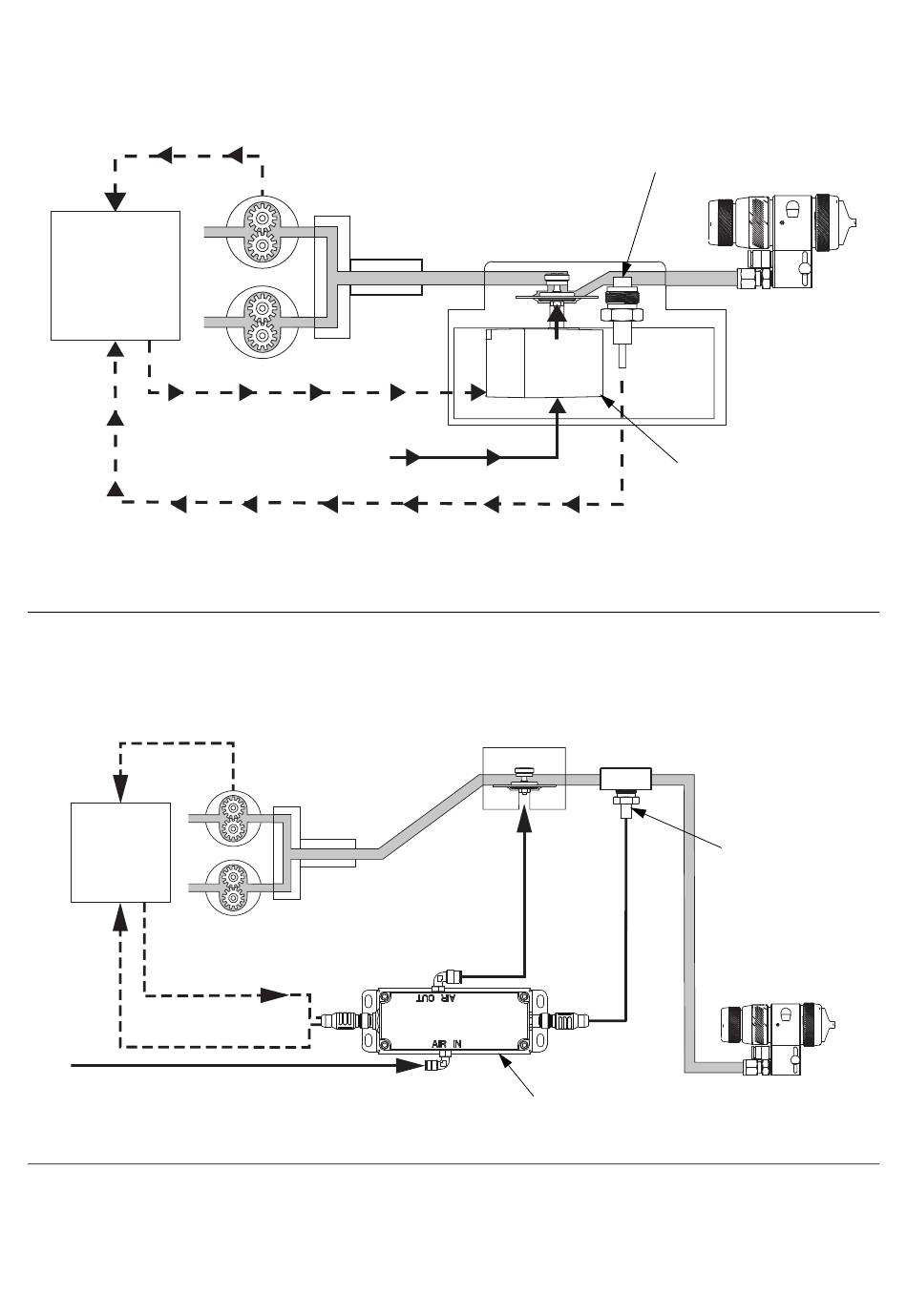

F . 88. Boucle de pression et boucle de débit de la régulation du débit du ProMix (module 249849)
IG
Étape 3 : Entrée du débit
Étape 1 : Le
ProMix reçoit un
point de réglage
du débit en
provenance de
l'API/robot
Signal analogique vers le V/P
Étape 2 : Entrée de la
pression
Conduite d'air
F . 89. La boucle de pression et la boucle de débit de la régulation du débit du ProMix (module 24H989)
IG
313952K
Signal analogique vers le V/P
Conduite d'air
Étape 2 : Entrée de la pression
Conduite d'air vers
régulateur de
pression produit à
distance
Vanne de V/P
(tension/pression d'air)
Régulation de débit intégré
Capteur de
pression de fluide
Vanne de V/P
(tension/pression d'air)
TI17118a
Capteur de
pression de fluide
TI18958a
