Entrée Débit :
retour des
débitmètres A et B
Carte de
commandes de
fluide
Entrée Pression : Information retour du capteur de pression du fluide

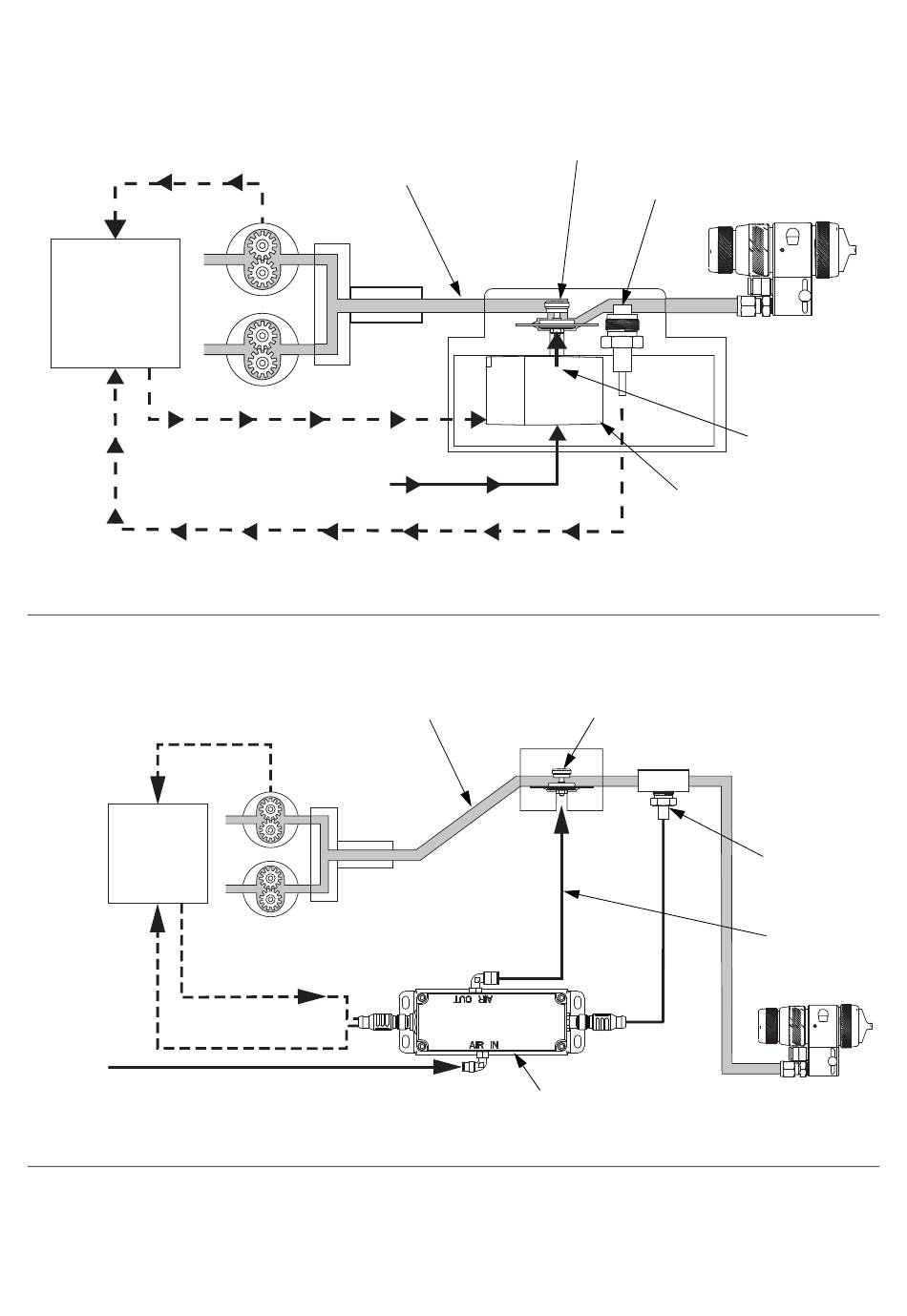

F . 86. Schéma de la régulation du débit du ProMix (module 249849)
IG
Entrée Débit : retour des
débitmètres A et B
Carte de
commandes
de fluide
Entrée Pression : Signal analogique vers le V/P
Information retour
du capteur de
pression du fluide
F . 87. Schéma de la régulation du débit du (module 24H989) ProMix
IG
313952K
Conduite de produit mélangé
Débitmètre B
Débitmètre A
Signal analogique vers le V/P
Conduite d'air
Conduite de produit mélangé
Débitmètre B
Débitmètre A
Conduite d'air
Régulateur de fluide
pneumatique
Capteur de pression de fluide
Vanne de V/P
(tension/pression d'air)
Régulateur de pression produit à
distance à commande pneumatique
Vanne de V/P
(tension/pression d'air)
Régulation de débit intégré
Signal d'air vers
le régulateur
TI17118a
Capteur de
pression de
fluide
Signal d'air
vers le
régulateur
TI18958a
