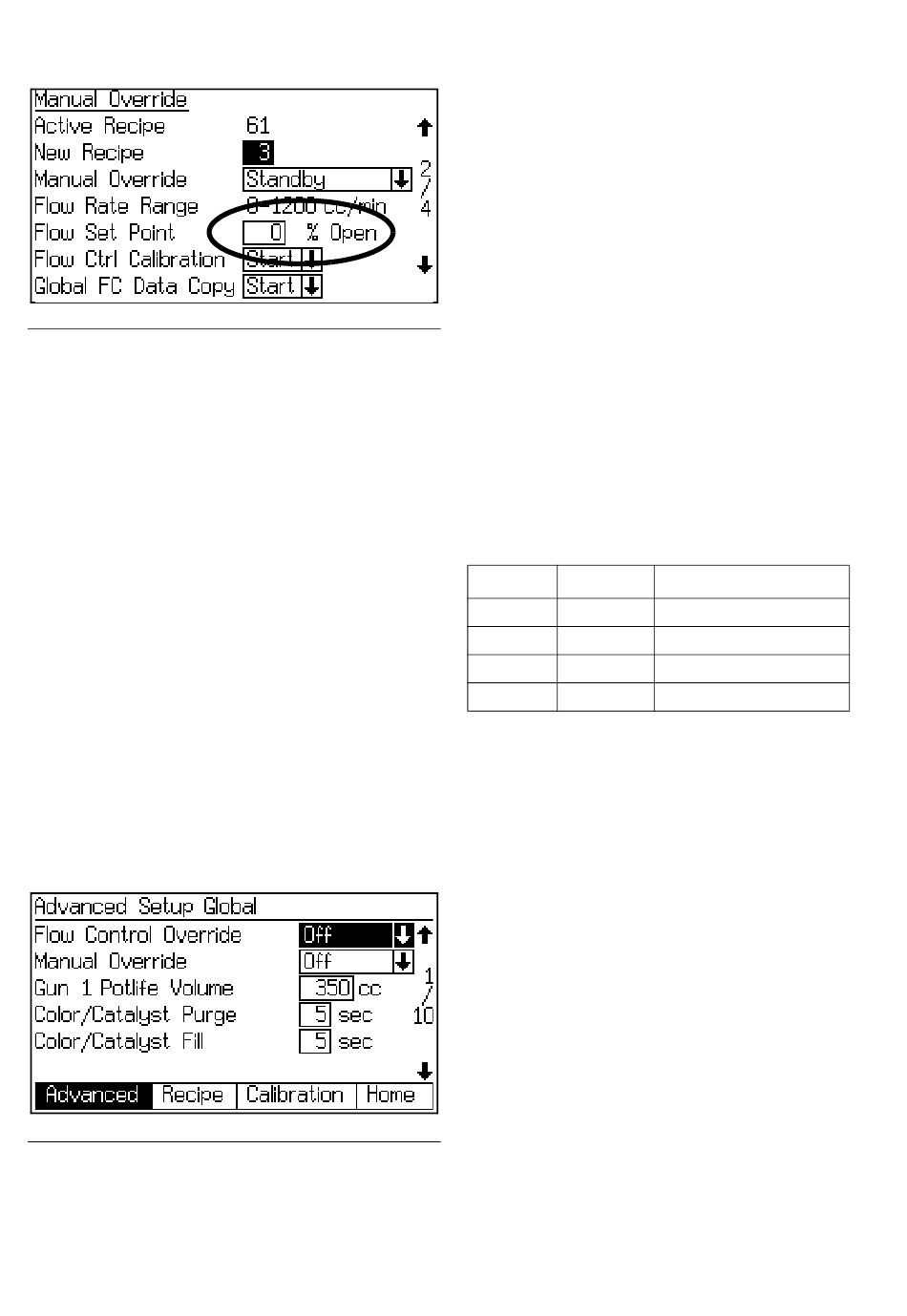

F . 93. Point de réglage du débit en pourcentage
IG
4. Dans l'Écran de Commande manuelle, mettez le
régulateur sur un pourcentage d'ouverture qui lance
le débit du fluide. La pression du fluide doit être
supérieure à 0,34 bar (0,034 MPa, 5 psi) [voir Écran
d'état]. Respectez le débit de fluide associé à cette
pression. Il s'agit du débit le plus bas pouvant être
atteint pour la restriction propre au système. Si
un débit plus faible est requis, augmentez les
restrictions entre le régulateur de régulation de
débit et le pistolet pulvérisateur.
REMARQUE : si le débit le plus petit atteint est
beaucoup moins que 0,34 bar (0,034 MPa, 5 psi),
ajouter une restriction pour obtenir une pression du
produit plus proche de 0,34 bar (0,034 MPa, 5 psi).
Des pressions inférieures à 0,34 bar (0,034 MPa, 5 psi)
peuvent causer des problèmes.
5. Mettez le régulateur en position d'ouverture de 100 %.
Il s'agit du débit maximal pouvant être atteint sur base
de la nécessité de débit faible et la plage de
fonctionnement du module de régulation du débit.
6. Lorsqu'une plage de fonctionnement acceptable est
atteinte, mettez le paramètre Commande prioritaire
de la régulation de débit en position Arrêt.
F . 94. Écran de configuration avancée 1
IG
7. Exécutez Étalonnage de la régulation du débit,
page 92.
313952K

Apprentissage un point

Pour les situations où les gâchettes de pistolet sont
actionnées rapidement (moins de 2 secondes), il se
peut qu'il n'y ait pas assez de données de débit stables
pour permettre à la boucle de débit d'apprendre. Cette
situation peut aussi se présenter lorsque les débits sont
peu élevés (moins de 100 cc/min).
Si la séquence du travail contient une durée rallongée
pour l'actionnement de la gâchette de pistolet, au lieu
d'apprendre à des débits individuels peu élevés, le
système peut plutôt apprendre uniquement les points
au-dessus d'un débit peu élevé, qu'il extrapolera alors
de manière linéaire entre ce point et l'origine (pression
0, débit 0) de la table de données.

Exemple de l'apprentissage un point

Supposons qu'une pièce a une séquence de
pulvérisation :
Tableau 13 : exemple d'une séquence de
pulvérisation
Passage Débit
1 50
2 65
3 50
4 150
Le système ne pourra pas apprendre les points à 50
et 65 cc/min. Mais il y a suffisamment de données à
apprendre au point de consigne de 150 cc/min.
Si le Seuil Un-Point sur Écran de configuration
avancée 6, page 45 est sur un débit de par ex.
100 cc/min, l'apprentissage est désactivé pour les
débits plus petits que ce débit. Cependant, lorsque le
passage de 150 cc/min est actif, lorsque le point est
appris, l'extrapolation linéaire peut être faite pour toute
la plage de débit.
Régulation de débit intégré
Durée gâch. d. pistol.
1 s
1/2 s
1 s
4 s
