- Page 1 Axe à courroie crantée DGE-…-ZR-RF (fr) Notice d’utilisation 8074332 2017-11e [8074336]...
- Page 2 ............... . Festo DGE-…-ZR-RF 2017-11e...
-
Page 3: Axe À Courroie Crantée

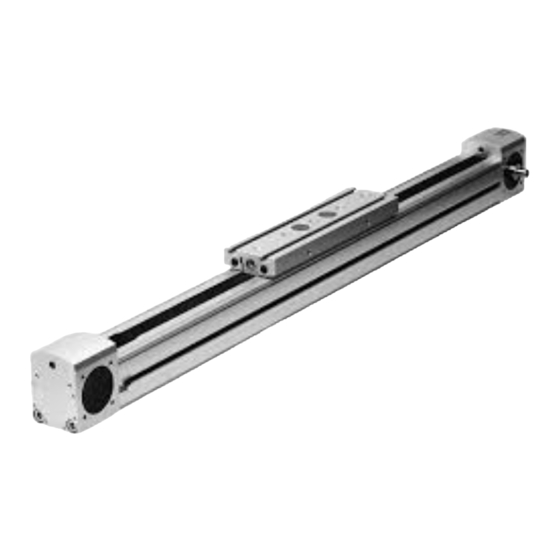

DGE-…-ZR-RF Documentations relatives au produit Pour toutes les documentations Produits disponibles è www.festo.com/pk Axe à courroie crantée DGE-...-ZR-RFFrançais Éléments de commande et raccordements Courroie crantée Graisseur Centrage et taraudages pour fixation Chariot avec rainures pour la fixation de la charge utile Arbre d’entraînement... -
Page 4: Fonctionnement Et Application
è www.festo.com/catalogue. Ceci garantit l’utilisation d’une combinaison parfaitement compatible. Pour la configuration du DGE-...-ZR-RF, utiliser le logiciel de configuration Festo “PositioningDrives” è www.festo.com. Tenir compte des valeurs limites pour les forces, les couples et les vitesses è chapitre 12 “Caractéristiques techniques”. - Page 5 – des périodes de stockage courtes, – des emplacements de stockage frais, secs, à l’ombre et protégés de la corrosion – l’absence d’huiles, de graisses et de vapeurs dissolvant la graisse. Cela permet de conserver les performances de la courroie crantée. Festo DGE-…-ZR-RF 2017-11e Français...
- Page 6 Utiliser le produit dans son état d’origine, sans apporter de modifications. Tenir compte des avertissements et indications figurant sur le produit et dans la présente notice d’utilisation. Tenir compte de la tolérance des couples de serrage. Sans indication spéciale, la tolérance est de ±20 %. Festo DGE-…-ZR-RF 2017-11e Français...
-
Page 7: Montage
Des charges de traction élevées entraînent l’arrachage des vis du couvercle. En cas d’utilisation des taraudages supérieurs dans les couvercles : Respecter la profondeur de vissage maximale de 7 mm (en cas d’utilisation de HP-25 : utiliser des vis M4x10). Fig. 6 Festo DGE-…-ZR-RF 2017-11e Français... - Page 8 à ressorts intégrés sont utilisés. S Vérifier si des mesures de sécurité contre les endommagements par rupture de la courroie crantée sont nécessaire en ex terne (par ex. cliquets de retenue, verrous mobiles ou tampon de secours). Festo DGE-…-ZR-RF 2017-11e Français...
- Page 9 Placer le DGE-...-ZR-RF de façon à ce que tous les organes de commande soient Fig. 10 accessibles. Veiller à ce que le montage se fasse sans déformations ni flexions (planéité de la surface de montage : 0,2 mm / 30 cm). Fig. 11 Festo DGE-…-ZR-RF 2017-11e Français...
- Page 10 2000 2400 2800 3200 3600 4000 L [mm] Fig. 12: Écartements L nécessaires entre les supports pour le DGE-...-ZR-RF en fonction de la position de montage, de la taille nominale et de la charge utile F Festo DGE-…-ZR-RF 2017-11e Français...
- Page 11 Fig. 13 S’assurer que les supports centraux se trouvent hors de la zone de déplacement du chariot en poussant une fois ce dernier sur toute la longueur de déplacement. Serrer uniformément les vis de fixation. Fig. 14 Festo DGE-…-ZR-RF 2017-11e Français...
- Page 12 ≤ 0,01 mm. Fig. 17 Pour les géométries de charge utile avec dépassement dans le sens de la longueur du chariot : S’assurer que la charge utile ne heurte pas le moteur. Fig. 18 Festo DGE-…-ZR-RF 2017-11e Français...
- Page 13 à dommages consécutifs ouverture Capteur de Fonction de Initiation du freinage – En cas d’erreurs de fin de commutation : max. (rampe d’urgence) programmation, permet course contact à encore un freinage non matérielle ouverture destructif Festo DGE-…-ZR-RF 2017-11e Français...
- Page 14 “Accessoires” comme capteur de fin de course matérielle et de référence (è www.festo.com/catalogue). Lors de l’utilisation de capteurs de fin de course inductifs ou mécaniques : Utiliser les languettes de commutation de longueur d (è Fig. 25). Festo DGE-…-ZR-RF 2017-11e Français...
- Page 15 Elles ont besoin du dégagement situé sur le couvercle comme canal d’insertion. Fig. 24 Une rotation de 90° amène la vis à tête rectangulaire dans sa position de maintien. Festo DGE-…-ZR-RF 2017-11e Français...
- Page 16 (réserve de câble ; pour le positionnement exact, è chapitre “Mise en service”). 3. Positionner, si nécessaire, un capteur de point de référence entre les deux capteurs de fin de course matérielle (positionnement exact : voir chapitre “Mise en service”). Festo DGE-…-ZR-RF 2017-11e Français...
- Page 17 Ces derniers protègent le DGE contre le dépassement de la fin de course même en cas de coupure du câble des capteurs de proximité. Pour éviter les salissures : Utiliser des cache-rainures (accessoires) dans toutes les rainures non utilisées. Festo DGE-…-ZR-RF 2017-11e Français...
- Page 18 En Europe, p. ex., il convient de respecter les normes énumérées dans la directive CE sur les machines. Sans mesure supplémentaire conforme aux exigences minimales spécifiées par la loi, le produit ne peut pas être utilisé en tant que composant de sécurité des commandes. Festo DGE-…-ZR-RF 2017-11e Français...
- Page 19 S Pour la configuration de l’axe à courroie crantée, utiliser le logiciel de configuration Festo “PositioningDrives” è www.festo.com. Festo DGE-…-ZR-RF 2017-11e Français...
- Page 20 7. Fixer les capteurs de fin de course de sécurité entre chaque fin de course mécanique (W) et le capteur de fin de course matérielle (H) placé à proximité. Festo DGE-…-ZR-RF 2017-11e Français...
- Page 21 2. Vérifier si le capteur de fin de course de sécurité et le capteur de point de référence fonctionnent correctement et si la languette de commutation est fixée sans jeu. Répéter les points 1 à 2 sur l’autre fin de course. Festo DGE-…-ZR-RF 2017-11e Français...
- Page 22 En cas d’écart par rapport à la consigne : Vérifier les points suivants sur votre installation : – Moteur – Kit de montage du moteur – Montage mécanique – Connexions électriques (è également le chapitre “Dépannage”). Festo DGE-…-ZR-RF 2017-11e Français...
-
Page 23: Conditions D'utilisation
(par ex. cliquets de retenue, verrous mobiles ou tampon de secours). Nota Un moteur Festo avec frein de maintien à ressorts assure un maintien sûr des masses à l’arrêt. Ces freins ne conviennent pas pour freiner les masses en mouvement. -
Page 24: Maintenance Et Entretien
En cas de place disponible réduite : S Mettre l’adaptateur de graissage B Fig. 35 (sortie axiale) ou C (sortie radiale) en place sur la pompe de graissage à la place de l’adaptateur de graissage A. Festo DGE-…-ZR-RF 2017-11e Français... - Page 25 Effectuer ensuite une course utile dans son intégralité, afin que l’huile soit répartie uniformément à l’intérieur du DGE-...-ZR-RF. Recommandation : Tous les 10000 kilomètres de course, retourner l’article à Festo pour inspection. À chaque opération de maintenance : Vérifier que le chariot est réglé sans jeu et sans déformation.
-
Page 26: Réparation
Pompe de graissage avec embout à aiguille LUB-1 647 958 Adaptateur de graissage, sortie axiale LUB-1-TR-I 647 959 Adaptateur de graissage, sortie radiale LUB-1-TR-L 647 960 è Catalogue des pièces de rechange sous www.festo.com/spareparts Fig. 36 Festo DGE-…-ZR-RF 2017-11e Français... -
Page 27: Dépannage
Renvoyer le produit à Festo en fonctionne Jeu dans le guidage à galets ment Manque de lubrifiant Huiler, renvoyer le produit à Festo (guidage du chariot) si nécessaire Courroie crantée endommagée Renvoyer le produit à Festo En dehors de l’axe (par ex. - Page 28 Utiliser un capteur ou un connecteur correct Blocages Encrassement important sous la Éliminer la cause de l’erreur et courroie crantée renvoyer le produit à Festo Axe très endommagé en raison Renvoyer le produit à Festo d’une collision ou d’un incident similaire è...
-
Page 29: Caractéristiques Techniques
– par kg de charge utile J 205,2 395,8 1363,4 – de l’accouplement J 6,06 42,3 Reproductibilité selon DIN 230 ±0,1 mm partie 2 Force d’avance axiale 1500 admissible F Charge transvers. adm. F [N] 150 Festo DGE-…-ZR-RF 2017-11e Français... - Page 30 Poulie de courroie crantée : Acier, inoxydable Tiges de guidage : Acier | My | | Fy | | Mx | | Mz | | Fz | Festo DGE-…-ZR-RF 2017-11e Français...
- Page 31 DGE-…-ZR-RF Festo DGE-…-ZR-RF 2017-11e...
