6. Desserrez les 4 boulons de chaîne supérieurs dans les
fentes. Vérifiez la longueur des ensembles tige/pivot. Il
doit exister un écart de 496 mm (19-17/32") entre
l'extérieur du pivot arrière et l'extérieur du pivot avant
(Fig. 56). Vérifiez que les quatre pivots bougent
librement dans les trous.
1
3

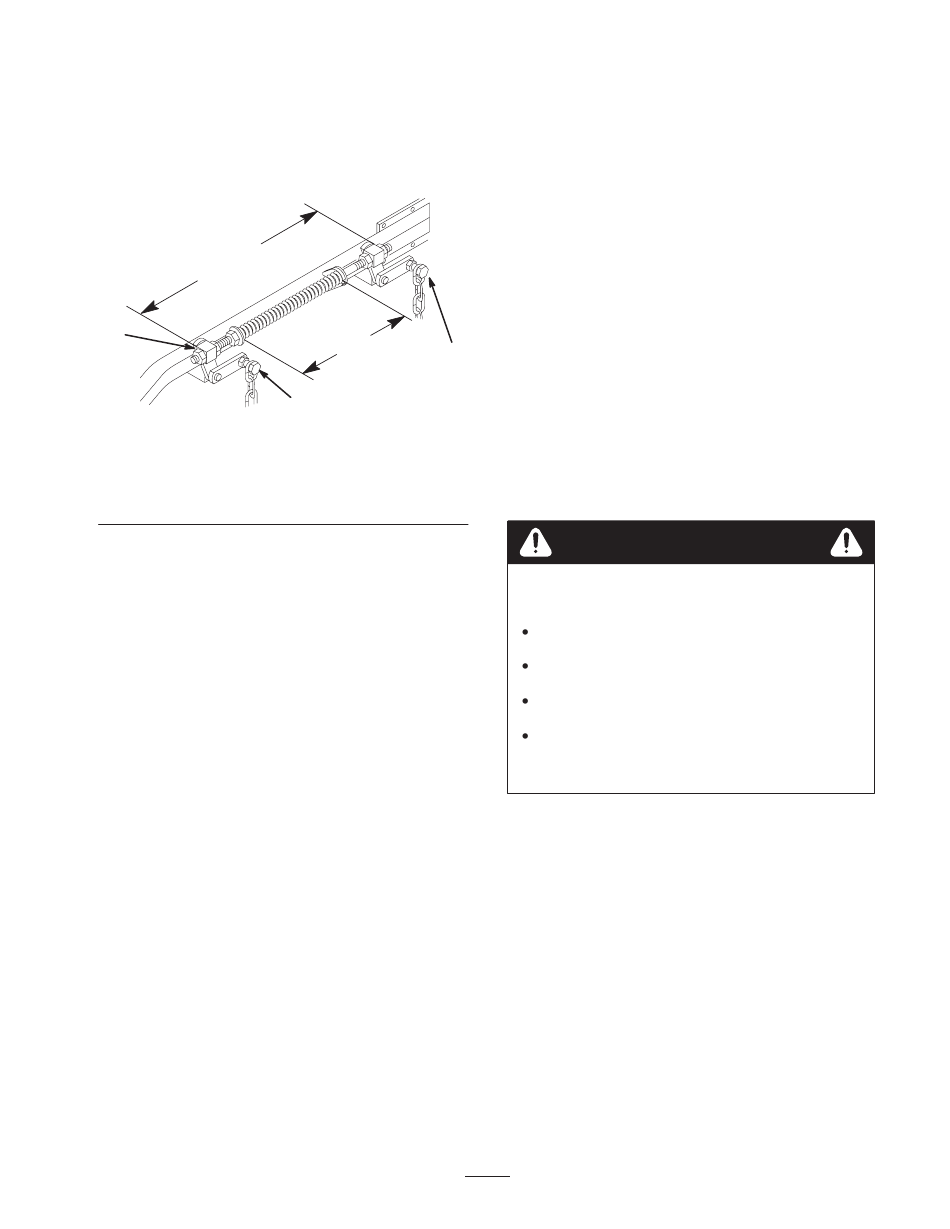

Figure 56
1. 496 mm (19-17/32") –
extérieur des pivots
2. Boulon supérieur de
chaîne
7. S'il n'y a pas un écart de 496 mm (19-17/32") de
chaque côté, effectuez un réglage en tournant les écrous
de chaque côté des pivots avant.
8. Tirez sur les 4 boulons supérieurs de fixation des
chaînes dans les fentes pour supprimer le mou dans les
chaînes et serrez les contre-écrous à collerette (le
plateau de coupe est encore supporté par deux cales à
l'arrière et une cale à l'avant de la machine).
9. Si les boulons touchent l'extrémité des fentes,
raccourcissez ou allongez les ensembles tige/pivot selon
besoin pour obtenir l'écart nécessaire. Réglez chaque
côté de la même façon.
Remarque : Lorsque le réglage est correct, la pointe avant
de la lame est légèrement plus basse que la pointe arrière
(voir Contrôle des lames faussées, page 30).
10. Vérifiez de nouveau que la tondeuse repose bien sur les
blocs et que les quatre chaînes sont tendues de façon à
peu près uniforme. Serrez solidement les boulons de
fixation des chaînes.
11. Mesurez la hauteur de coupe. A cet effet, vous pouvez
suivre la même procédure que celle indiquée à la
rubrique Contrôle des lames faussées, page 30.
12. Montez les galets de protection pour obtenir la hauteur
de coupe voulue et serrez-les fermement.
4
2
m–3747
2
3. Pivot avant
4. Ressort comprimé à
279 mm (11")
13. Déplacez le levier de relevage du plateau de coupe à la
position de transport (Fig. 55).
14. Réglez les ressorts de compression en tournant les
écrous avant de façon à obtenir un écart de 279 mm
(11") entre les deux grandes rondelles (Fig. 56).
Tournez les écrous dans le sens horaire pour raccourcir
le ressort et dans le sens anti-horaire pour l'allonger.
Remarque : Vérifiez que toute la visserie est bien serrée.
Nettoyage du dessous du
carter de tondeuse
Enlevez chaque jour l'herbe agglomérée sous le plateau de
coupe.
1. Placez la tondeuse sur une surface plane et horizontale.
Arrêtez le moteur, serrez le frein de stationnement,
retirez la clé de contact et débranchez la bougie.
2. Relevez le plateau de coupe en position de transport.
3. Soulevez l'avant de la machine avec le support en Z
(voir Utilisation du support en Z, page 26).
Danger
La machine peut tomber sur quelqu'un et le
blesser gravement ou mortellement.
Soyez extrêmement prudent lorsque vous
utilisez la machine sur un support en Z.
N'utilisez le support en Z que pour nettoyer le
plateau de coupe et déposer les lames.
Ne laissez pas la machine sur le support en Z
pendant une durée prolongée.
Arrêtez toujours le moteur et serrez le frein de
stationnement avant toute opération d'entretien
du plateau de coupe.
Contrôle des courroies
Examinez toutes les courroies toutes les 100 heures de
fonctionnement.
Vérifiez l'état des courroies et remplacez-les si elles sont
fissurées, si les bords sont effilochés, si elles présentent des
traces de brûlures ou autres dégâts. Remplacez les courroies
endommagées.
