Enregistrez votre produit à www.Toro.com.
Traduction du texte d'origine (FR)

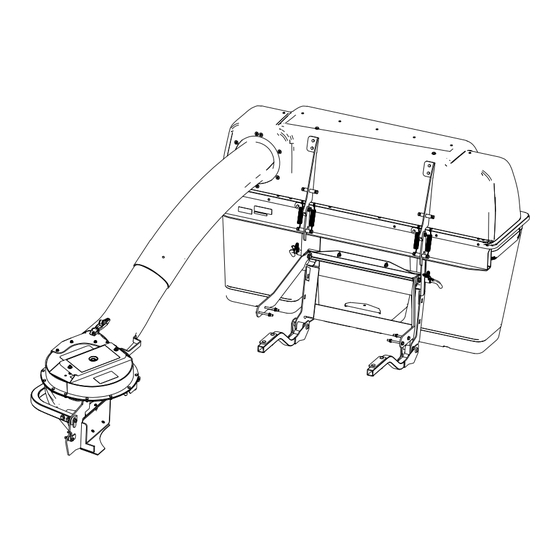

Kit de ramassage
Tondeuse autoportée Z Master
N° de modèle 78479—N° de série 400000000 et suivants
N° de modèle 78489—N° de série 400000000 et suivants
Form No. 3450-635 Rev A
®
série 4000
*3450-635*

Publicité

Table des Matières
loading

Manuels Connexes pour Toro Z Master 4000 Serie

Sommaire des Matières pour Toro Z Master 4000 Serie

  • Page 1 Form No. 3450-635 Rev A Kit de ramassage Tondeuse autoportée Z Master ® série 4000 N° de modèle 78479—N° de série 400000000 et suivants N° de modèle 78489—N° de série 400000000 et suivants *3450-635* Enregistrez votre produit à www.Toro.com. Traduction du texte d'origine (FR)

  • Page 2: Proposition 65 - Avertissement

    Pour obtenir des prestations de service, des pièces Toro d'origine ou des renseignements complémentaires, munissez-vous des numéros de modèle et de série du produit et contactez un dépositaire-réparateur ou le service client Toro agréé. Figure 1 et la Figure 2 indiquent l'emplacement des numéros de modèle et de série du produit.

  • Page 3: Table Des Matières

    Table des matières Ce manuel utilise deux termes pour faire passer des renseignements essentiels. Important, pour attirer l'attention sur une information d'ordre mécanique Sécurité ..............4 spécifique, et Remarque, pour souligner une Autocollants de sécurité et d'instruction ....5 information d'ordre général méritant une attention Mise en service ............

  • Page 4: Sécurité

    Sécurité • Ne laissez pas d'herbe dans le bac à herbe pendant des périodes prolongées. • Les composants du bac à herbe s'usent, se • Familiarisez-vous avec le maniement correct du détériorent et sont endommagés avec le temps, ce matériel, les commandes et les symboles de qui risque de vous exposer à...

  • Page 5: Autocollants De Sécurité Et D'instruction

    Autocollants de sécurité et d'instruction Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant. decal133-8061 133-8061 decal126-4659 126-4659 1. Attention – poulie chaude; la laisser refroidir decal126-9595 126-9595 1.
  • Page 6 decal126-4662 126-4662 1. Attention – lisez le Manuel de l'utilisateur pour connaître le nombre correct de masses d'équilibrage à utiliser. 2. Perte de motricité et de contrôle de la direction ou réduction de la stabilité – le montage de masses d'équilibrage sans le système de ramassage Ez Vac peut entraîner une perte de la motricité...

  • Page 7: Mise En Service

    Mise en service Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées. Procédure Description Qté Utilisation – Aucune pièce requise Préparation de la machine. Boulon à épaulement Installation des boulons à épaulement Rondelle ondulée du pivot du système ROPS.

  • Page 8: Important

    Procédure Description Qté Utilisation Déflecteur Boulon de carrosserie (5/16 x ⅞ po) Écrou à embase (5/16 po) Montage du déflecteur. Boulon de carrosserie (⅜ x ⅞ po) Écrou à embase (⅜ po) Ventilateur Axe de pivot Verrou Montage du ventilateur. Boulon à...

  • Page 9: Préparation De La Machine

    Préparation de la machine Aucune pièce requise Procédure Garez la machine sur une surface plane et horizontale. Amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT Serrez le frein de stationnement. Coupez le moteur et enlevez la clé. g037289 Figure 5 Installation des boulons...

  • Page 10: Montage Des Masses

    Montage des masses Pièces nécessaires pour cette opération: Masse plate 5,7 kg (12,5 lb) (modèles de 152 cm [60 po] seulement) Boulon de carrosserie (⅜ x 2½ po) – modèles de 152 cm (60 po) seulement Écrou hexagonal creux à embase (⅜ po) – modèles de 152 cm (60 po) seulement Masse de roue pivotante Boulon de carrosserie (⅜...
  • Page 11 Modèles de 152 cm (60 po) Retirez les 2 boulons de carrosserie et les 2 écrous existants en haut de la masse de la roue pivotante (Figure Mettez au rebut les 2 boulons de carrosserie et les 2 écrous. Fixez la masse plate de 5,7 kg (12,5 lb) sur le support et la masse de la roue pivotante à l'aide des 2 boulons de carrosserie (⅜...
  • Page 12 g375819 Figure 7 Fixez la masse sur le bras de la roue pivotante à l'aide de 2 boulons de carrosserie (⅜ x 1 po) et 2 écrous à embase (⅜ po), comme montré à la Figure...
  • Page 13 g375807 Figure 8 1. Boulon de carrosserie (⅜ x 1 po) 3. Écrou à embase (⅜ po) 2. Poids Répétez les opérations à de l'autre côté de la machine. Fixez le support de la masse sur le cadre à l'aide de 4 boulons de carrosserie (⅜ x 1 po) et 4 écrous à...
  • Page 14 g375806 Figure 9...

  • Page 15: Montage Des Supports Et Des Pattes De Fixation Du Système De Ramassage

    Modèles de 183 cm (72 po) Fixez la masse au bras de la roue pivotante à l'aide de 2 boulons de carrosserie (⅜ x 1 po) et 2 écrous à embase (⅜ po), comme montré à la Montage des supports et Figure Procédez de même de l'autre côté.
  • Page 16 Remarque: Effectuez les opérations qui précèdent sur un côté de la machine, puis sur l'autre. g341518 g341516 Figure 11 Figure 13 3. Boulon à embase 1. Écrou à embase (5/16 po) 1. Protection arrière gauche 5. Boulon à embase (5/16 x 1 po) (⅜...

  • Page 17: Montage Du Cadre Du Système De Ramassage

    Montage du cadre du système de ramassage Pièces nécessaires pour cette opération: Support de bac Goupille de verrouillage Procédure Accrochez le cadre du système de ramassage sur les axes de pivot de la patte de support et g341517 Figure 14 faites-le pivoter en avant (Figure 15).

  • Page 18: Montage Des Bacs

    Insérez la goupille de verrouillage dans le cadre du système de ramassage et le renfort transversal (Figure 16). Remarque: Vous devrez éventuellement Montage des bacs desserrer les fixations pour aligner la goupille de blocage sur le trou. Pièces nécessaires pour cette opération: Procédure Accrochez les bacs sur le cadre du système de ramassage...

  • Page 19: Montage De La Protection D'attelage

    Montage de la protection Dépose du protège- d'attelage courroie existant, du support et de la goulotte Pièces nécessaires pour cette opération: d'éjection Protection d'attelage Aucune pièce requise Procédure Procédure Remarque: Les modèles de 183 cm (72 po) ne sont pas équipés d'un attelage. Si vous avez monté le Remarque: Nettoyez la surface autour du kit d'attelage, installez la protection d'attelage pour...

  • Page 20: Pose De La Poulie De Ventilateur Et Du Support Du Protège-Courroie

    Pose de la poulie de ventilateur et du support du protège-courroie Pièces nécessaires pour cette opération: g038093 Figure 20 Poulie de ventilateur 1. Support du protège- 3. Écrous à embase Support de poulie courroie droit Contre-écrou (⅜ po) 2. Rondelles Support du protège-courroie Retirez le contre-écrou, le boulon, le ressort et Écrou rapide...
  • Page 21 Avec une clé (1½ po), immobilisez l'axe de pivot pendant que vous retirez l'écrou hexagonal (¾ po) et la rondelle de l'axe (Figure 23). Remarque: Conservez l'écrou hexagonal (¾ po) et la rondelle. g341576 Figure 23 3. Axe de pivot droit 1.
  • Page 22 Serrez le boulon de la lame à un couple de 75 à 81 N·m (55 à 60 pi-lb). Chaussez la courroie du tablier sur la poulie inférieure de la double poulie (Figure 25). g341575 Figure 25 1. Poulie inférieure 2. Courroie du tablier de coupe Fixez le support du protège-courroie sur le g341574...
  • Page 23 Chaussez la courroie du tablier de coupe sur la poulie de tension rappelée par ressort (Figure 22).

  • Page 24: Montage Du Déflecteur

    Fixez le déflecteur à l'aide du boulon de carrosserie (5/16 x ⅞ po), de l'écrou à embase (5/16 po), des 2 boulons de carrosserie (⅜ x ⅞ po) et des 2 écrous à embase (⅜ po), comme montré à la Figure 28 et la Figure...
  • Page 25 g376167 Figure 29 Modèle de 183 cm (72 po) montré 1. Écrou à embase (⅜ po) 4. Écrou à embase (5/16 po) 2. Déflecteur 5. Boulon de carrosserie (5/16 x ⅞ po) 3. Boulon de carrosserie (⅜ x ⅞ po)

  • Page 26: Montage Du Ventilateur

    183 cm (72 po) : Montage du ventilateur Pièces nécessaires pour cette opération: Ventilateur Axe de pivot Verrou Boulon à tête hexagonale (⅜ x 1½ po) Entretoise Contre-écrou (⅜ po) Procédure Vérifiez que les boulons et l'axe de pivot sont installés aux bons emplacements sur le ventilateur, comme montré...
  • Page 27 Placez l'axe de pivot sur le ventilateur en face du trou correspondant dans le tablier de coupe (Figure 32). Abaissez le ventilateur et enfoncez l'axe de pivot dans le trou de pivot (Figure 32). Remarque: Assurez-vous que la courroie reste en place dans la poulie de ventilateur. g376058 Figure 32 1.
  • Page 28 Fermez le ventilateur pour vérifier que les verrous sont correctement réglés (Figure 35 Figure 36). Remarque: Desserrez ou serrez le boulon afin que le verrou maintienne le ventilateur fermement appuyé contre le tablier de coupe, mais qu'il puisse néanmoins être déverrouillé à...
  • Page 29 g376057 Figure 36 Modèle de 183 cm (72 po) montré...

  • Page 30: Pose De La Courroie De Ventilateur, Du Ressort Et Du Protège-Courroie De Ventilateur

    Tirez sur la poulie de tension rappelée par ressort pour l'éloigner du tenon fixe et chaussez la courroie sur la poulie d'entraînement (Figure 38). Pose de la courroie de Remarque: Assurez-vous que la courroie est correctement chaussée sur la poulie ventilateur, du ressort et d'entraînement.

  • Page 31: Montage Des Tubes D'éjection

    Montage des tubes d'éjection Pièces nécessaires pour cette opération: Tube supérieur Tube inférieur g376090 Boulon (nº 10 x ¾ po) Figure 39 Contre-écrou (nº 10) 1. Bouton du protège- 2. Protège-courroie de Rondelle (7/32 po) courroie ventilateur Procédure Réglez le tablier à la hauteur de coupe la plus basse.
  • Page 32 Remarque: Placez la petite bosse dans le tube supérieur, Le carter du ventilateur comprend exactement entre les vis qui fixent le joint à la un verrou en haut et un en bas. trémie (Figure 41). Remarque: Le joint de la trémie doit dépasser à...
  • Page 33 7/32 po de diamètre) à l'endroit où les tubes Réunissez les tubes supérieur et inférieur avec supérieur et inférieur se rejoignent (Figure 44). 3 boulons (nº 10 x ¾ po), rondelles plates et contre-écrous, comme montré à la Figure g003392 Figure 45 1.

  • Page 34: Contrôle De La Pression Des Pneus

    Utilisation Remarque: Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation Contrôle de la pression des normale. pneus ATTENTION Pour éviter de vous blesser, procédez comme suit : Aucune pièce requise • Familiarisez-vous avec toutes les Procédure instructions d'utilisation et les consignes de sécurité...

  • Page 35: Vidage Des Bacs À Herbe

    Vidage des bacs à herbe ATTENTION Si le déflecteur d'herbe, les tubes du système de ramassage ou le système de ramassage au ATTENTION complet ne sont pas en place, vous-même ou Des débris (feuilles, herbe ou broussailles) d'autres personnes peuvent être touchés par peuvent prendre feu.

  • Page 36: Élimination Des Obstructions Dans Le Système De Ramassage

    Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé et attendez l'arrêt complet de toutes les pièces mobiles. Videz les bacs. Déverrouillez le tube inférieur. Retirez les tubes du système de ramassage. Utilisez un bâton ou un objet similaire pour déboucher les tubes.

  • Page 37: Transport De La Machine

    Transport de la machine Si vous passez au mode éjection latérale, assurez-vous que le déflecteur d'herbe est en place et peut être abaissé en position de Ne laissez pas d'herbe ni de débris dans le système fonctionnement. de ramassage lorsque vous transportez la machine. Déposez le capot et les bacs.

  • Page 38: Vitesse De Ramassage

    Vitesse de ramassage de sécher, montez le système de ramassage complet et aspirez les déchets d'herbe. En général, le ramassage s'effectue en plaçant la commande d'accélérateur en position HAUT RÉGIME Signes d'obstruction et en se déplaçant à vitesse normale. Toutefois, si l'herbe est très sèche et si la poussière est abondante, Pendant le ramassage, une petite quantité...

  • Page 39: Entretien

    Entretien Remarque: Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale. Programme d'entretien recommandé Périodicité d'entretien Procédure d'entretien • Contrôlez la courroie de ventilateur. Après les 8 premières • Contrôlez le système de ramassage. heures de fonctionnement Après les 10 premières •...

  • Page 40: Contrôle Du Système De Ramassage

    Nettoyez les débris éventuellement accumulés Veillez à bien débarrasser toutes les pièces de sur la grille. l'herbe agglomérée. Fermez le capot du système de ramassage. Après avoir lavé toutes les pièces, faites-les sécher complètement. Contrôle du système de Remarque: Toutes les pièces étant remises en place, démarrez le moteur et laissez-le tourner ramassage pendant une minute pour aider le séchage.

  • Page 41: Contrôle De La Courroie De Ventilateur

    Contrôle de la courroie de Serrez ou reposez le guide de courroie (Figure 48). ventilateur Installez le ressort comme montré à la Figure Périodicité des entretiens: Après les 8 premières heures de fonctionnement Toutes les 25 heures Vérifiez si les courroies sont fissurées, présentent des bords effilochés, des traces de brûlures ou d'autres dommages.

  • Page 42: Contrôle Du Système De Ramassage

    Dans la plupart des conditions de tonte, les lames standard « haute levée » assurent les meilleures performances de ramassage. La lame Toro Atomic est recommandée pour ramasser les feuilles sèches. Dans des conditions sèches et poussiéreuses, les lames « moyenne levée » ou «...

  • Page 43: Remplacement Du Déflecteur D'herbe

    Remplacement du Remettez le boulon et l'écrou en place. Placez une extrémité en J du ressort autour du déflecteur d'herbe déflecteur d'herbe (Figure 51). Important: Le déflecteur d'herbe doit ATTENTION pouvoir pivoter. Ouvrez complètement Si l'ouverture d'éjection n'est pas fermée, le déflecteur d'herbe et vérifiez qu'il peut la machine peut projeter des objets dans s'abaisser complètement.

  • Page 44: Remisage

    Remisage Videz le système de ramassage; voir Vidage des bacs à herbe (page 35). Vérifiez l'état du système de ramassage. Vérifiez que les bacs sont vides et parfaitement secs. Vérifiez si la courroie est usée ou fissurée; voir Contrôle de la courroie de ventilateur (page 41).

  • Page 45: Dépistage Des Défauts

    Dépistage des défauts Problème Cause possible Mesure corrective Vibrations anormales. 1. Lame(s) faussée(s) ou 1. Remplacez la ou les lames. déséquilibrée(s). 2. Le boulon de fixation de la lame est 2. Resserrez le boulon de fixation de la desserré. lame. 3.

  • Page 46: Remarques

    Remarques:...
  • Page 47 Remarques:...
  • Page 48 Remarques:...

  • Page 49: Proposition 65 De Californie - Information Concernant Cet Avertissement

    Bien que l'exposition avec les produits Toro puisse être négligeable ou parfaitement dans les limites « sans aucun risque significatif », par mesure de précaution, Toro a décidé de fournir les avertissements de la Proposition 65. De plus, en l'absence de ces avertissements, la société...
