Vue d'ensemble
• Ecran System-Monitoring
• Jusqu'à 4 sondes de température Pt1000
• Relais semiconducteurs pour le réglage de vitesse
• 1 entrée pour sonde Grundfos Direct Sensor™ VFD
• Bilan calorimétrique
• VBus
®
• Contrôle de fonctionnement
• Contrôle du système à travers le logiciel ServiceCenter
• Simple à manipuler
• Boîtier au design exceptionnel et simple à assembler
• Faible consommation d'énergie électrique
• Commande de pompes à haut rendement
• option drainback
62
110
4
Caractéristiques techniques
Entrées :
4 sondes de température Pt1000, 1 sonde Grundfos Direct Sensor™ VFD
Sorties : 1 relais semiconducteur, 1 sortie PWM
Fréquence PWM : 512 Hz
Tension PWM : 10,5 V
Capacité de coupure : 1 (1) A 240 V~ (relais semiconducteur)
Capacité totale de coupure : 1 A 240 V~
Alimentation : 100 ... 240 V~ (50 ... 60 Hz)
Type de connexion : Y
Puissance absorbée : < 1 W (en standby)
Fonctionnement : type 1.C.Y
Tension de choc : 2,5 kV
Interface de données : VBus
Sortie de courant VBus
Fonctions : contrôle de fonctionnement, compteur d'heures de fonctionnement,
réglage de vitesse et bilan calorimétrique
Boîtier : plastique, PC-ABS et PMMA
Montage : mural, également encastrable dans un tableau de commande
Affichage / Ecran : écran System-Monitoring pour visualiser l'ensemble de l'ins-
tallation, affichage 16 segments, affichage 7 segments, 8 symboles pour contrôler
l'état du système
Commande : avec les 3 touches sur l´avant du boîtier
Type de protection : IP 20 / IEC 60529
Classe de protection : I
Température ambiante : 0 ... 40 °C
Degré de pollution : 2

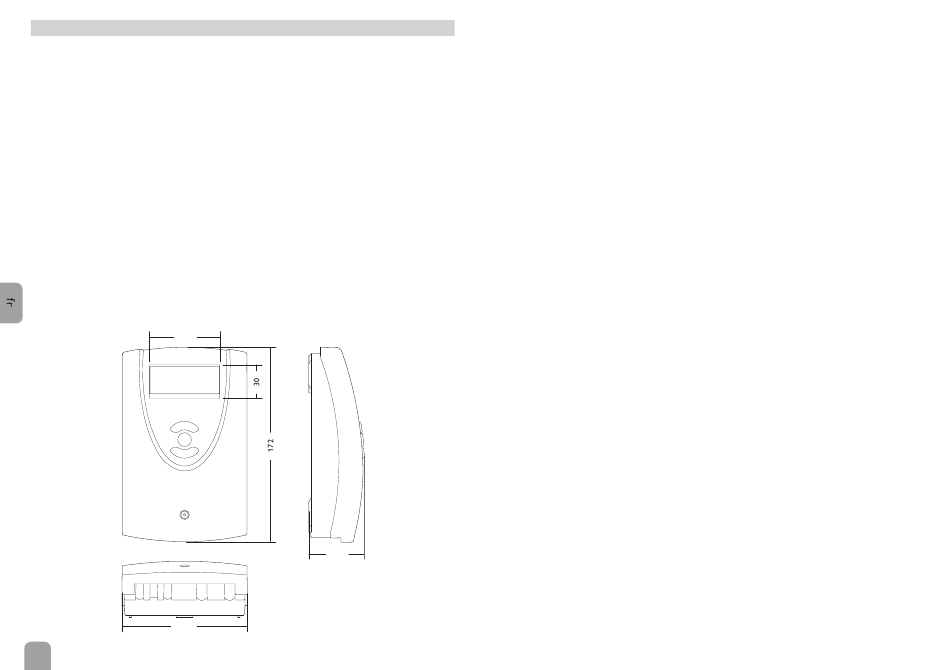

Dimensions : 172 × 110 × 46 mm
46
®
: 35 mA
®
