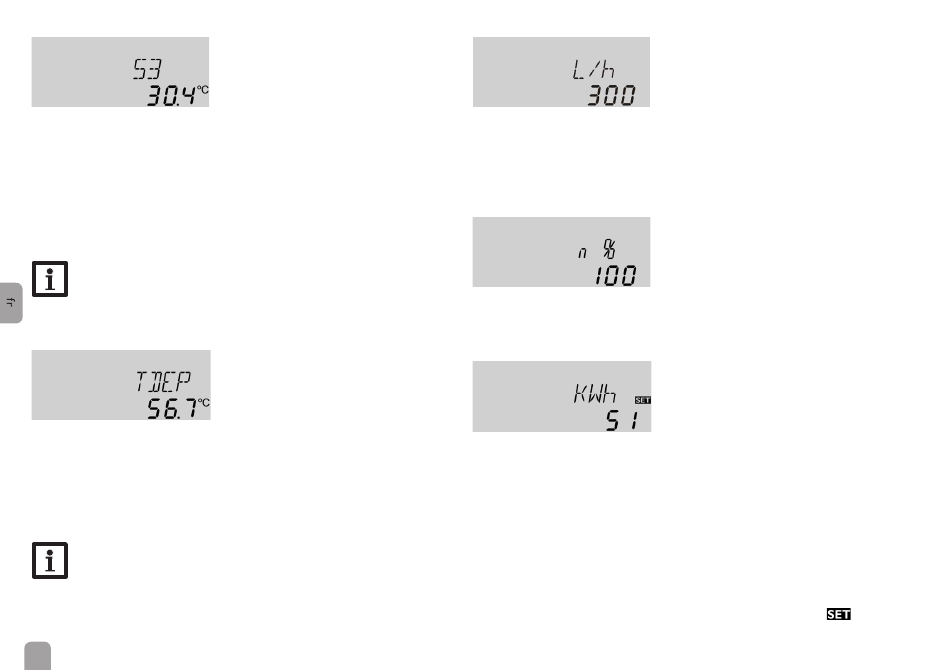

Affichage de la température mesurée par 3, 4 et VFD
S3, S4, VFD
Température des sondes
gamme d'affichage : -40 ... +260 °C [-40 ... +500 °F]
VFD: 0 ... 100 °C [32 ... 212 °F]
Ces canaux affichent les températures mesurées par des sondes additionnelles
(dépourvues de fonction de régulation).
• S3 : Température sonde 3
• S4 : Température sonde 4
• VFD : Sonde Grundfos Direct Sensor™
Nota bene :
Les sondes S3, S4 et S5 s'affichent uniquement lorsqu'elles sont connec-
tées au régulateur. La sonde VFD s'affiche uniquement en cas de conne-
xion et d'activation préalables d'une sonde Grundfos Direct Sensor™.
Affichage d'autres températures
TDEP, TRET
Autres températures mesurées
gamme d'affichage : -40 ... +260 °C [-40 ... +500 °F]
Ces canaux affichent les températures mesurées par d'autres sondes (dépourvue
de fonction de régulation)
• TDEP : Température de départ
• TRET : Température retour
Nota bene :
TDEP/TRET s'affiche uniquement en cas d'activation préalable de l'option
Bilan calorimétrique (OCAL).
16
Affichage du débit
l/h
Débit
gamme de réglage : varie selon le type de sonde utilisé
Ce canal indique le débit actuel mesuré para la sonde de débit VFD.
La gamme de réglage varie en fonction du type de sonde utilisé.
Affichage de la vitesse actuelle de la pompe
n %
Vitesse actuelle de la pompe
gamme d'affichage : 30 ... 100 %
Ce canal indique la vitesse actuelle de la pompe.
kWh/MWh
Quantité de chaleur en kWh / MWh
Canal d'affichage
Ce canal indique la quantité de chaleur récupérée par le système lorsque l'option
bilan calorimétrique (oCAL) est activée.
Le bilan calorimétrique peut s'effectuer de 2 manières (voir p. 23): avec un débit
fixe ou avec une sonde Grundfos Direct Sensor™ VFD. Cette quantité s'affiche en
kWh dans le canal d'affichage kWh et en MWh dans le canal MWh. La quanti-
té de chaleur totale correspond à la somme des valeurs affichées dans les deux
canaux.
Le compteur de quantité de chaleur obtenue peut être remis à zéro. En sélection-
nant un des canaux d'affichage de la quantité de chaleur, le symbole
sur l'écran et reste affiché.
apparaît
