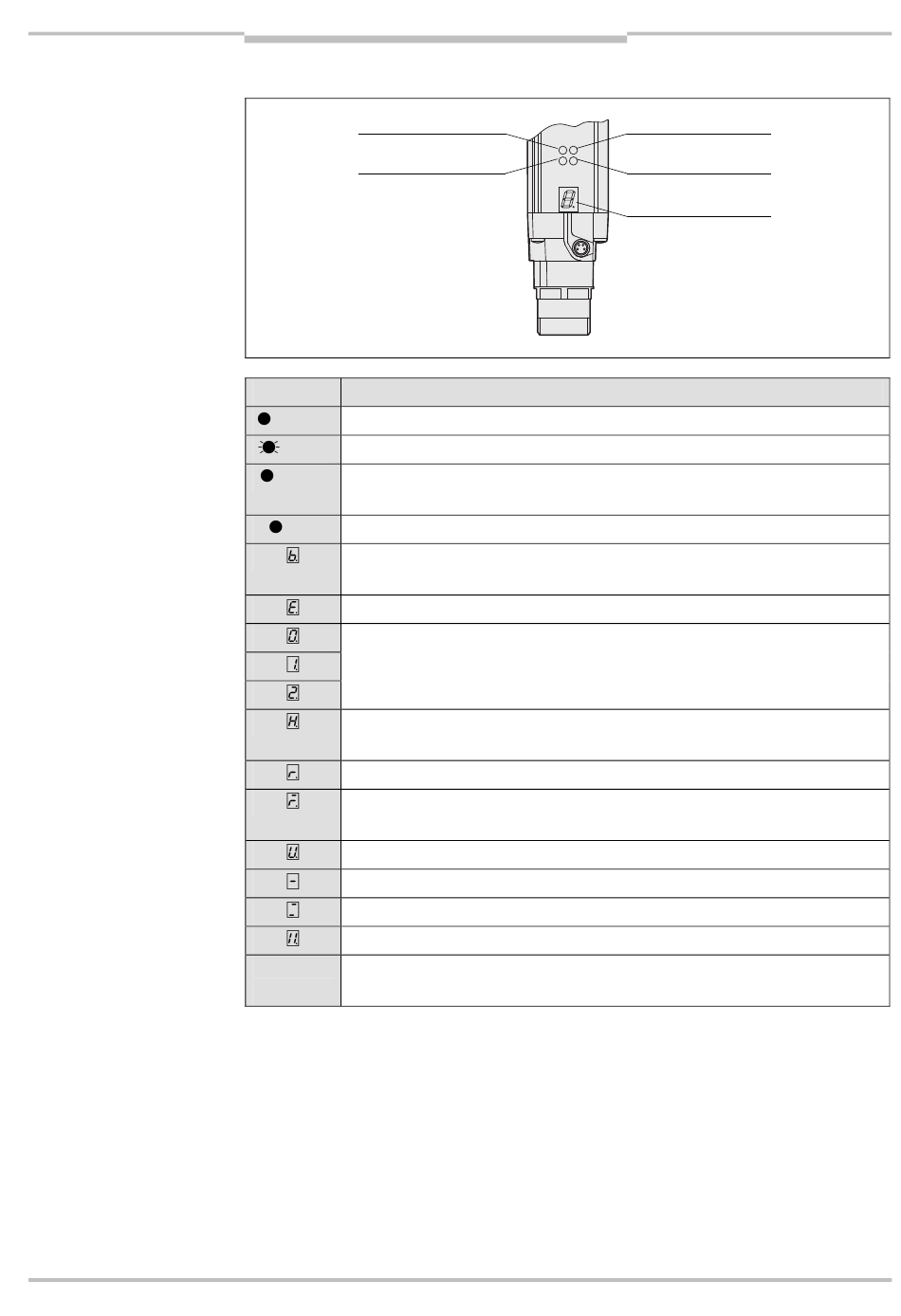

Fig. 4 : Indicateurs du
récepteur
Tab. 2 : Interprétation des
indications du récepteur
8010239/YT68/2016-02-25
Sujet à modification sans préavis
Description du produit
3.4.2 Indicateurs du récepteur
Orange
Jaune
Indicateur Interprétation
Orange Nettoyage ou alignement nécessaire
Jaune Réarmement nécessaire
Rouge Le système délivre les signaux d'arrêt de la machine (les sorties sont
coupées)
Vert Système libre (les sorties sont à 24 V)
Bypass activé (seulement en liaison avec un module de relayage SICK,
p. ex. UE402)
Défaut système. L'appareil est en défaut. Échangez le récepteur.
Mauvais alignement par rapport à l'émetteur.
Consulter la section 7.2 «Alignement de l'émetteur et du récepteur»
page 45.
Fonctionnement avec la largeur du champ de protection la plus grande
(seulement après la mise sous tension)
Désensibilisation dynamique à autoapprentissage activée
Champ de protection occulté avec la désensibilisation dynamique à auto-
apprentissage activée
Fonctionnement sans codage (seulement après la mise sous tension)
Fonctionnement avec codage 1 (seulement après la mise sous tension)
Fonctionnement avec codage 2 (seulement après la mise sous tension)
Arrêt d'urgence activé
Autres Tous les autres affichages signalent des défauts. Consulter le chapitre
affichages «Diagnostics des défauts» page 50.
