DICENTIS
4) Mise sous tension / connexions et voyants
La borne DCNM-WAP est alimentée au moyen de l'une des trois sources d'alimentation
marquées d'un astérisque (* ) dans le tableau ci-après. Dès qu'une source d'alimentation est
fournie, la Borne d'accès sans fil est mise sous tension, et les six voyants LED (1) s'allument
sur la partie avant.
–

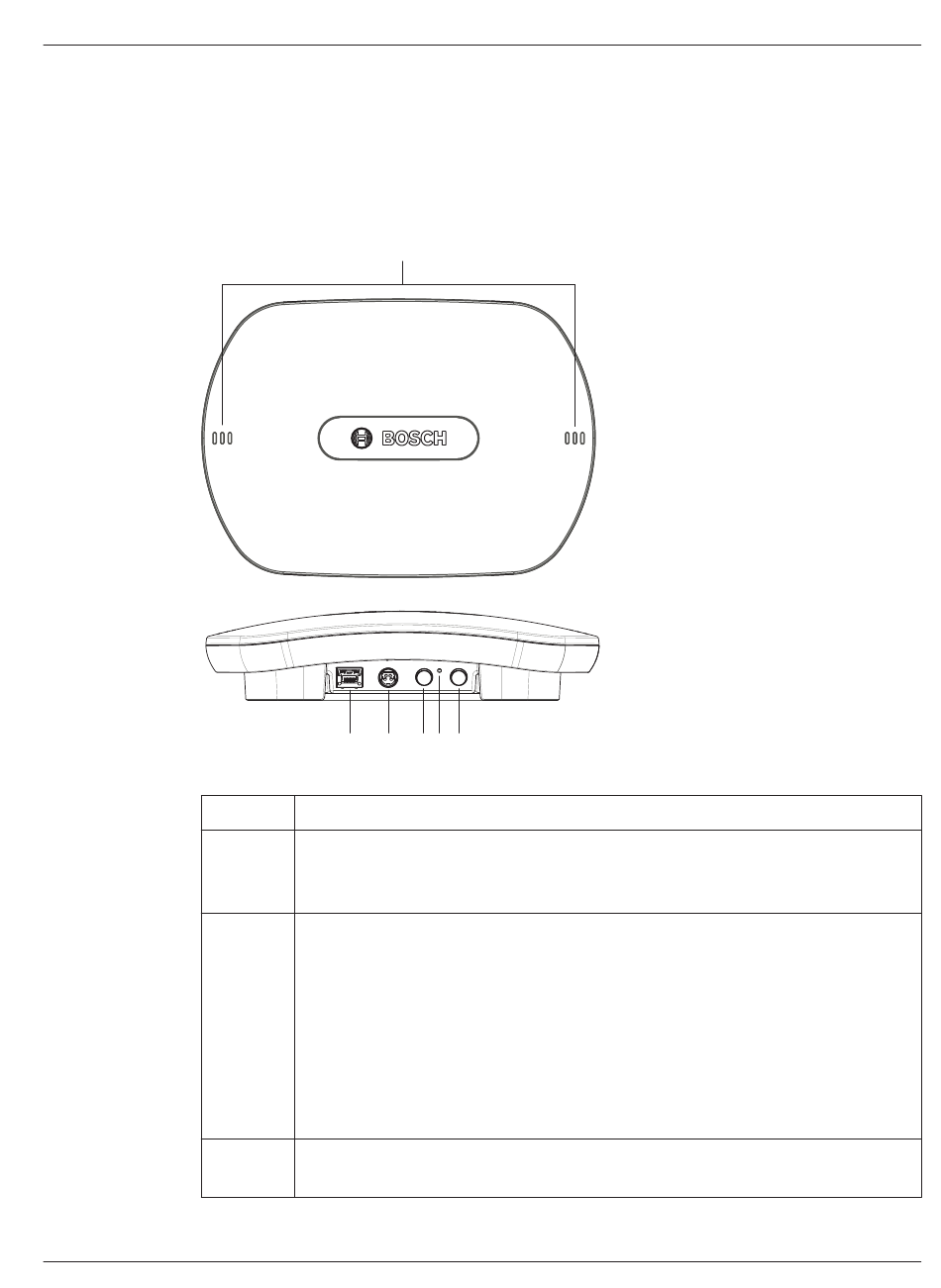

Figure 5.5: Vue avant et vue du dessous de la borne DCNM‑WAP
Élément
1
2
3
Bosch Security Systems B.V.
Pour configurer la borne DCNM-WAP, consultez le manuel de configuration logicielle du
Système de conférence sans fil DICENTIS.
1
2 3
Description
2 voyants LED à 3 états : Fournissent des informations détaillées sur l'état de la
Borne d'accès sans fil et du réseau sans fil. Consultez le manuel de configuration
logicielle du Système de conférence sans fil DICENTIS.
Prise réseau /DCN multimedia / PoE. Alimenté avec :
– * Câble réseau système DCN multimedia (48 Vcc) depuis DCNM‑(A)PS,
ou :
– * Câble Ethernet PoE standard (POE 802.3at Type 1).
– Il est également possible d'utiliser un câble Ethernet standard (par
exemple, pour la caméra ou une connexion filaire avec un PC/
ordinateur portable).
Connecte la Borne d'accès sans fil au réseau Ethernet filaire. Pour le câble
réseau système DCN multimedia, voir Composants additionnels, Page 12.
– * Prise 48 Vcc de l'adaptateur d'alimentation ca/cc(adaptateur
d'alimentation fourni avec la borne DCNM-WAP).
Manuel d'installation du matériel
4 5 6
Installation de la borne d'accès sans fil | fr 17
