Têtes De Port Usb Supplémentaires; Têtes De Port Ieee1394 Supplémentaire - Abit AN8 32X Manuel De L'utilisateur

2-12

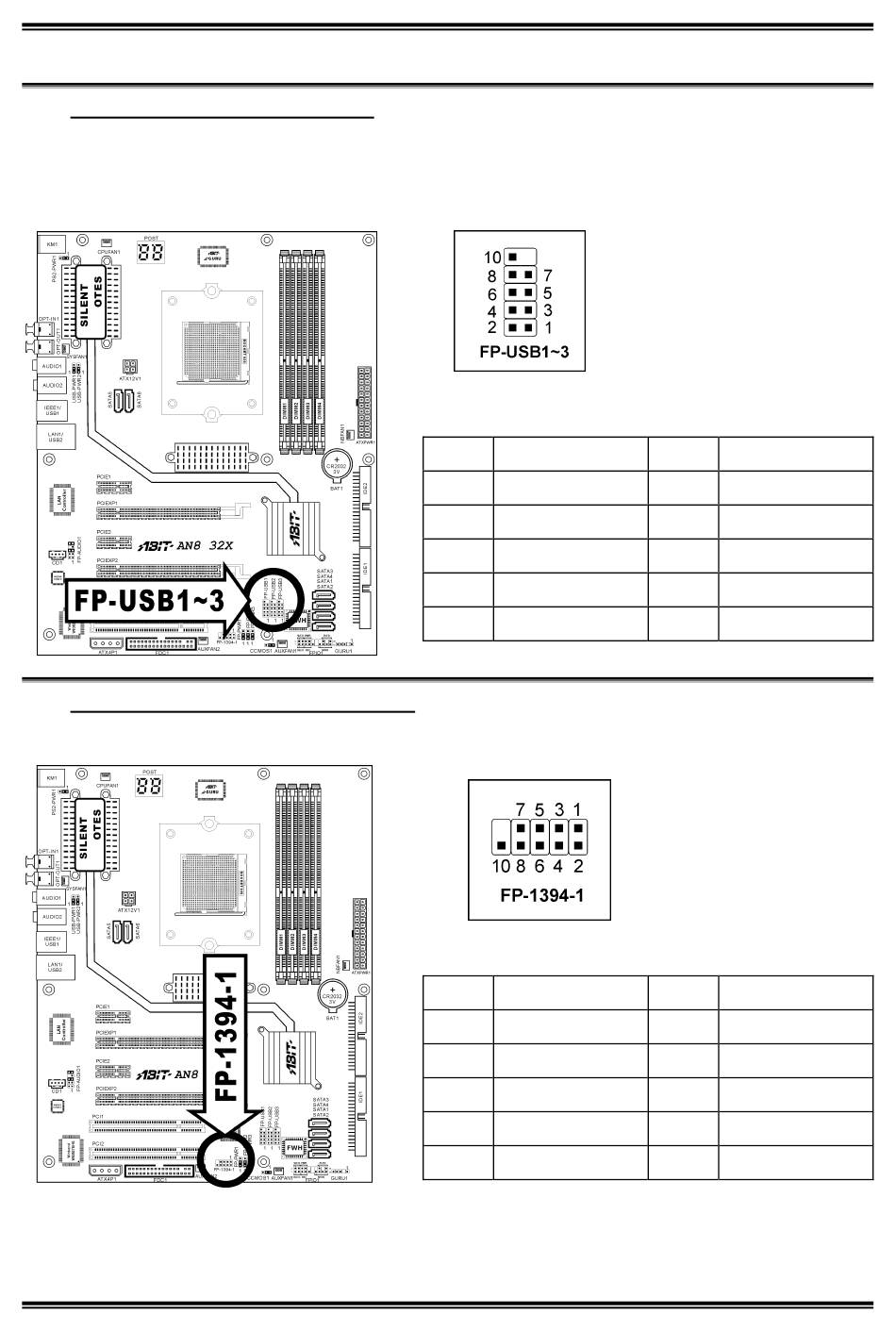

(5). Têtes de Port USB Supplémentaires
Ces têtes offrent chacune 2 connexions de port USB 2.0 supplémentaires via un câble USB conçu pour la
spécification USB 2.0.
(6). Têtes de Port IEEE1394 Supplémentaire
This header provides one additional IEEE1394 port connection through an extension cable and bracket.
AN8 32X
Broche Répartition
1 VCC
3 Data0 -
5 Data0 +
7 Terre
9 NC
Pin Pin Assignment
1 TPA0 +
3 GND
5 TPB0 +
7 +12V
9 NC
Chapitre 2
Broche Répartition
2 VCC
4 Data1 -
6 Data1 +
8 Terre
10 NC
Pin Pin Assignment
2 TPA0 -
4 GND
6 TPB0 -
8 +12V
10 GND
