Afficheur et touches de commande

2 Afficheur et touches de commande
2.1 Informations sur l'afficheur
Spider peut être équipé de claviers et d'un afficheur pour une ou deux centrales.
Une unité Spider pour une centrale comporte un ensemble afficheur et touches.
Une unité Spider pour deux centrales possède deux ensembles. Toutes les unités
disposent d'un ensemble de boutons de réglage (flèches et touche Entrée).
A partir de la carte principale rev R3A, il est possible de placer les écrans et les
claviers comme unité d'interface locale (panneau de commande Spider) séparée
de l'unité de commande Spider.
Pour une double unité d'affichage, les positions de Centrale 1 et Centrale 2 peuvent
être inversées.
Touches de configuration
Écran 1
Écran 2
CEntRALE 1
CEntRALE 2
Touches centrale 2
Touches centrale 1

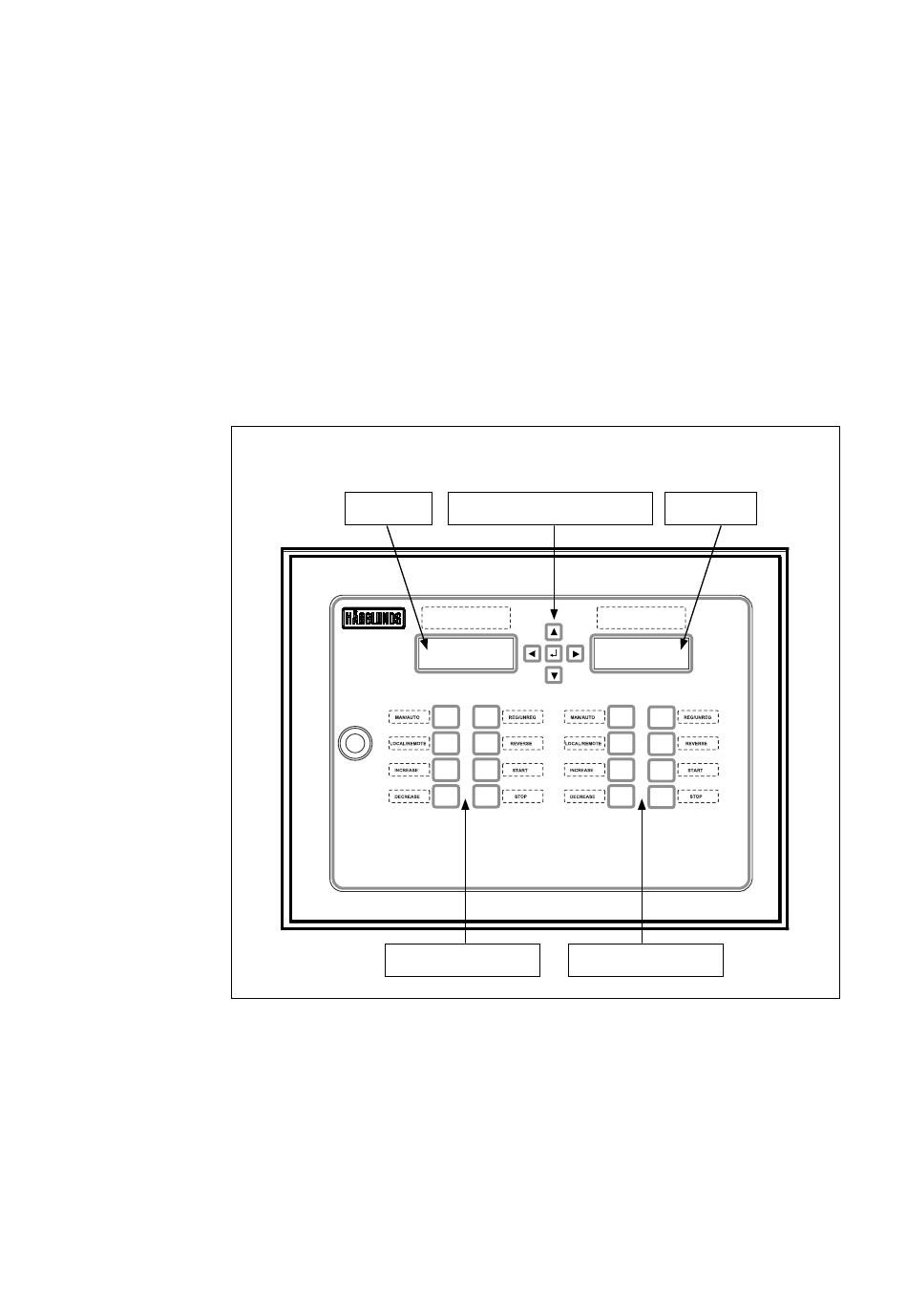

Fig. 4: Panneau frontal
DD00070640
RF15330-WA/03.2015, Manuel d'utilisation, Hägglunds Spider2, Bosch Rexroth AB
