Manuel d'utilisation
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
The Netherlands
www.americandj.eu
6/12

Publicité

Table des Matières
loading

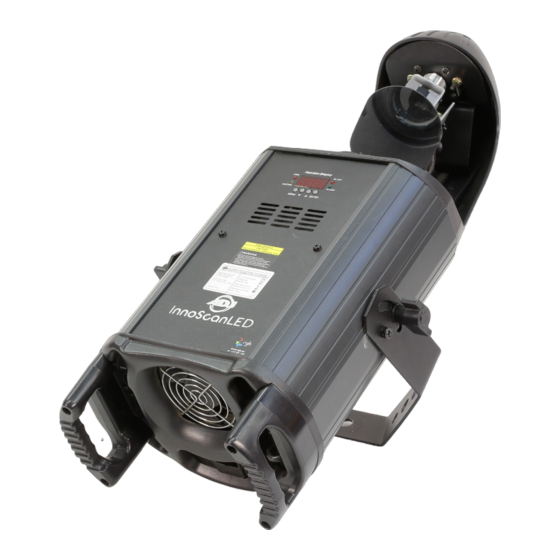

Sommaire des Matières pour ADJ InnoScanLED

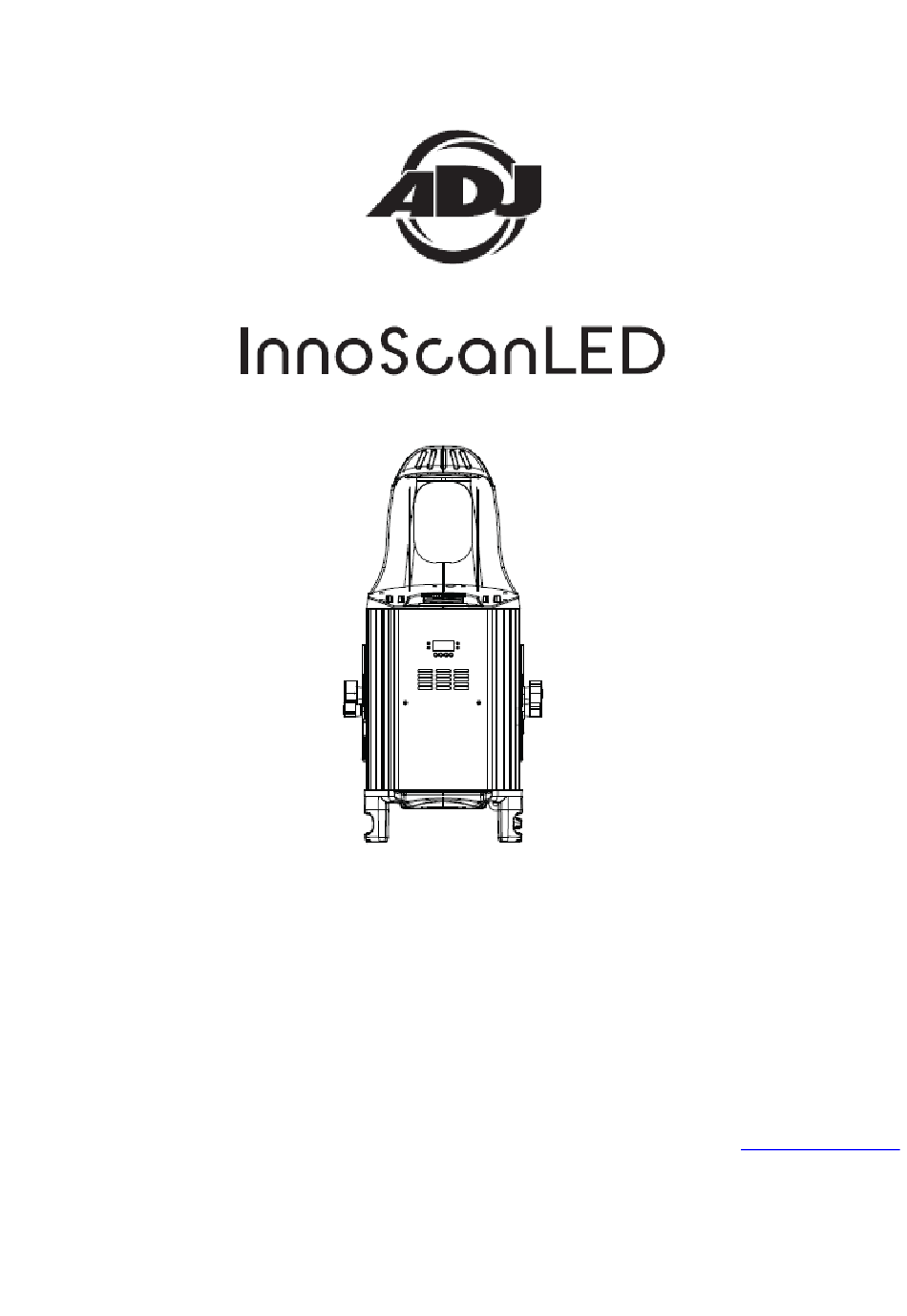

  • Page 1 Manuel d’utilisation A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 6/12...
  • Page 2: Table Des Matières

    Table des matières INFORMATIONS GÉNÉRALES..............................  3   INFORMATIONS GÉNÉRALES..............................  3   CARACTÉRISTIQUES ................................  3   PRÉCAUTIONS DE MANIPULATION  ............................  3   CONSIGNES DE SÉCURITÉ ...............................  4   CONFIGURATION ..................................  4   MENU SYSTÈME ..................................  6   RÉGLAGES DES COULEURS & DES GOBOS ..........................  9   FONCTIONNEMENT.................................  9   COMMANDE UC3  ..................................  1 0  MODE 8 CANAUX ..................................  1 1  MODE 11 CANAUX ................................ ...
  • Page 3: Informations Générales

    INFORMATIONS GÉNÉRALES Déballage : nous vous remercions d’avoir choisi l’Inno Scan LED d’American DJ®. Chaque Inno Scan LED a été minutieusement testée et expédiée en parfait état de fonctionnement. Veillez à bien vérifier que l’emballage n’a pas été endommagé lors du transport. Si le carton semble endommagé, veillez à bien vérifier si l'unité...
  • Page 4: Consignes De Sécurité

    CONSIGNES DE SÉCURITÉ Pour votre propre sécurité, veuillez lire et assimiler ce manuel entièrement avant de tenter d’installer ou d’opérer cette unité ! • Afin de prévenir tout risque de décharge électrique ou d’incendie, veuillez ne pas exposer l’unité à l’humidité ou la pluie.
  • Page 5: Configuration (Suite)

    Daisy Chain pour terminer la ligne. L’utilisation d'une terminaison de câble (Référence de composant ADJ Z-DMX/T) diminue la possibilité de fonctionnement erratique. Le bouchon de terminaison réduit les erreurs de signal et évite les problèmes de transmission de signal et les interférences.
  • Page 6: Menu Système

    CONFIGURATION (suite) Conversion XLR 3 broches en XLR 5 broches Conducteur Femelle XLR 3 broches (sortie) Mâle XLR 5 broches (entrée) Terre/blindage Broche 1 Broche 1 Data Compliment (signal -) Broche 2 Broche 2 Data True (signal +) Broche 3 Broche 3 Non utilisée Broche 4 - Non utilisée...
  • Page 7: Menu Système (Suite)

    MENU SYSTÈME (suite) ADDR : configuration des adresses DMX 1. Pressez le bouton MENU jusqu’à ce que s’affiche « ADDR », puis pressez ENTER. 2. L’adresse en cours s’affichera et clignotera. Pressez les boutons UP ou DOWN jusqu’à atteindre l’adresse désirée.
  • Page 8 MENU SYSTÈME (suite) 2. L’écran indiquera alors « ON » ou « OFF ». Appuyez sur les boutons UP ou DOWN pour sélectionner « ON » et activer le mode musical ou bien « OFF » pour le désactiver. 3. Pressez ENTER, puis pressez et maintenez le bouton MENU enfoncé pendant au moins 3 secondes pour l’activer.
  • Page 9: Réglages Des Couleurs & Des Gobos

    MENU SYSTÈME (suite) FHRS : cette fonction vous permet d’afficher la durée de fonctionnement de l’unité. 1. Pressez le bouton MENU jusqu’à ce que s’affiche « FHRS », puis pressez ENTER. 2. L‘écran indiquera la durée de fonctionnement de l’unité. Pressez le bouton MENU pour quitter. : cette fonction vous permet d’afficher la version logicielle de cette unité.
  • Page 10: Fonctionnement (Suite)

    FONCTIONNEMENT (suite) Cette fonction vous permet de commander les caractéristiques de chaque unité individuelle à l’aide d’un jeu d’orgues DMX-512 tel que l’Elation® Show Designer™ Fonctionnement maître/esclave : cette fonction vous permet de chaîner jusqu’à 16 unités et de fonctionner sans jeu d’orgues.
  • Page 11: Mode 8 Canaux

    MODE 8 CANAUX Canal Valeur Fonction 0 - 255 PAN 0° - 540° 0 - 255 TILT 0° - 270° STROBOSCOPE 0 - 7 NOIR GÉNÉRAL 8 - 15 OUVERT 16 - 131 STROBOSCOPE LENT - RAPIDE 132 - 139 OUVERT 140 - 181 OUVERTURE RAPIDE - FERMETURE LENTE...
  • Page 12: Mode 11 Canaux

      MODE 8 CANAUX (suite) ROTATION DE GOBO 0 - 127 INDEXATION DE GOBO 128 - 189 ROTATION DANS LE SENS DES AIGUILLES D'UNE MONTRE RAPIDE - LENT 190 - 193 STOP 194 - 255 ROTATION DANS LE SENS CONTRAIRE DES AIGUILLES D'UNE MONTRE LENT - RAPIDE 0 - 255...
  • Page 13   FONCTIONNEMENT (suite) ROUE DE COULEURS 0 - 14 BLANC 15 - 21 BLANC/ROUGE 22 - 28 ROUGE 29 - 35 ROUGE/ORANGE 36 - 42 ORANGE 43 - 49 ORANGE/JAUNE 50 - 56 JAUNE 57 - 63 JAUNE/VERT 64 - 70 VERT 71 - 77 VERT/CYAN...
  • Page 14: Remplacement De Gobo

      FONCTIONNEMENT (suite) RÉINITIALISATION/NOIR GENERAL 0 - 69 PAS DE FONCTION 70 - 79 ACTIVE LE NOIR GENERAL PENDANT UN MOUVEMENT 80 - 89 PAN/TILT 90 - 99 DÉSACTIVE LE NOIR GENERAL PENDANT UN 100 - 109 MOUVEMENT PAN/TILT 110 - 119 ACTIVE LE NOIR GENERAL PENDANT UN 120 - 129 CHANGEMENT DE COULEURS...
  • Page 15: Entretien

    ENTRETIEN Nettoyage de l’unité : dans le but d'optimiser le rendu lumineux, il convient de procéder à un nettoyage périodique des résidus de brouillard, fumée et poussière pouvant se déposer sur le miroir ou les lentilles optiques internes et externes. La fréquence d’entretien varie en fonction de l’environnement dans lequel fonctionne l’unité...
  • Page 16: Caractéristiques

    CARACTÉRISTIQUES Modèle : Inno Scan LED Tension : 100 à 240 V, 50/60 Hz LED : 1 LED de 50 W Faible consommation électrique 103 W Dimensions : LxHxl : 11 x 8,25 x 22 po 274 x 208 x 555 mm Angle de faisceau : 9°...
  • Page 17: Rohs : Une Contribution Sans Précédent À La Préservation De L'environnement

    RoHS : une contribution sans précédent à la préservation de l’environnement Cher client, L’Union européenne vient d’adopter une directive de restriction/interdiction d’utilisation de substances nocives. Cette directive, connue sous l’acronyme RoHS, est un sujet d’actualité au sein de l’industrie électronique. Elle restreint, entre autres, l’utilisation de six matériaux : le plomb (Pb), le mercure (Hg), le chrome hexavalent (CR VI), le cadmium (Cd), les polybromobiphényles utilisés en tant que retardateurs de flammes (PBB), et les polybromodiphényléther également utilisés comme retardateurs de flammes (PBDE).
  • Page 18: Deee : Déchets D'équipements Électriques Et Électroniques

    DEEE : Déchets d’équipements électriques et électroniques Chaque année, des milliers de tonnes de composants électroniques, nuisibles pour l’environnement, atterrissent dans des décharges à travers le monde. Afin d’assurer les meilleures collecte et récupération de composants électroniques, l’Union européenne à adopté la directive DEEE. Le système DEEE (Déchets d'équipements électriques et électroniques) peut être comparé...
  • Page 19: Notes

    NOTES A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'utilisation de l'Inno Scan LED Page 19  ...
  • Page 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'utilisation de l'Inno Scan LED Page 20  ...
