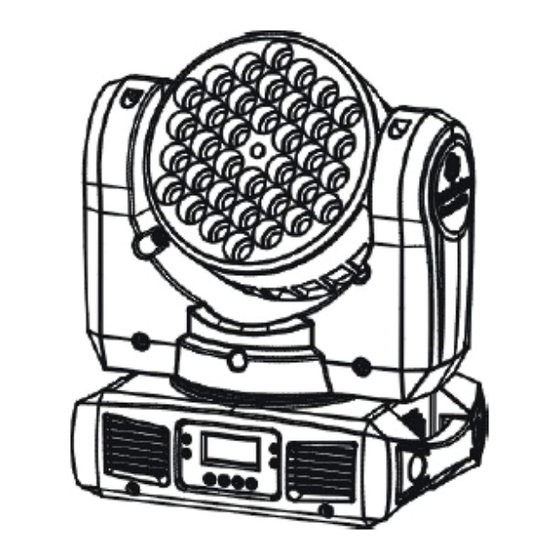

Manuels Connexes pour ADJ InnoColor BeamLED
Sommaire des Matières pour ADJ InnoColor BeamLED
- Page 1 Manuel d’utilisation A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu Rév. 6/12...
-
Page 2: Table Des Matières
Table des matières INTRODUCTION .................................. 3 INFORMATIONS GÉNÉRALES.............................. 3 CARACTÉRISTIQUES ................................ 3 CONSIGNES DE SÉCURITÉ ............................... 4 CONFIGURATION .................................. 4 MENU SYSTÈME .................................. 6 RÉGLAGES DE TILT ET DE PAN ............................... 1 0 JEU D'ORGUES DMX UNIVERSEL : ............................ 1 0 CONFIGURATION MAÎTRE/ESCLAVE ............................. 1 0 MODE 1 CANAL .................................. 1 1 MODE 13 CANAUX ................................ 1 1 TABLEAU PHOTOMÉTRIQUE .............................. ... -
Page 3: Introduction
INTRODUCTION Déballage : nous vous remercions d’avoir choisi l’Inno Color Beam LED d’American DJ®. Chaque Inno Color Beam LED a été minutieusement testée et expédiée en parfait état de fonctionnement. Veillez à bien vérifier que l’emballage n’a pas été endommagé lors du transport. Si le carton semble endommagé, veuillez inspecter soigneusement votre appareil pour vérifier qu’il ne comporte aucun dommage et que tous les accessoires nécessaires au bon fonctionnement de l’unité... -
Page 4: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ • Afin de prévenir tout risque de décharge électrique ou d’incendie, veuillez ne pas exposer l’unité à l’humidité ou la pluie. • Ne renversez ni eau ni autre liquide sur ou dans votre unité. • Assurez-vous que la prise d'alimentation à laquelle l'unité sera raccordée correspond à la tension requise par votre unité. - Page 5 (DATA + et DATA -). Cette unité est insérée dans le connecteur XLR femelle de la dernière unité de votre montage en Daisy Chain pour terminer la ligne. L’utilisation d'une terminaison de câble (Référence de composant ADJ Z-DMX/T) diminue la possibilité de fonctionnement erratique. Le bouchon de terminaison réduit les erreurs de signal et évite les problèmes de transmission de signal et les interférences.
-
Page 6: Configuration (Suite)
CONFIGURATION (suite) Conversion XLR 3 broches en XLR 5 broches Conducteur Femelle XLR 3 broches (sortie) Mâle XLR 5 broches (entrée) Terre/blindage Broche 1 Broche 1 Data Compliment (signal -) Broche 2 Broche 2 Data True (signal +) Broche 3 Broche 3 Non utilisée Broche 4 - Non utilisée... - Page 7 MENU SYSTÈME (suite) Channel Mode : cette fonction vous permet de sélectionner le mode de canaux DMX désiré. 1. Pressez le bouton MENU jusqu’à ce que s’affiche « Channel Mode », puis pressez ENTER. 2. « X » s’affichera alors, « X » représentant le mode DMX affiché. Pressez les boutons UP ou DOWN jusqu’à atteindre le mode de canal que vous souhaitez.
- Page 8 MENU SYSTÈME (suite) Sound Sense : dans ce mode, vous pouvez ajuster la sensibilité au son en mode musical. 1. Pressez le bouton MENU jusqu’à ce que s’affiche « Sound Sense », puis pressez ENTER. 2. Appuyez sur les boutons UP ou DOWN pour ajuster la sensibilité au son. Le niveau de sensibilité au son peut être ajusté...
-
Page 9: Firmware Version
MENU SYSTÈME (suite) 1. Pressez le bouton MENU jusqu’à ce que s’affiche « Manual Test », puis pressez ENTER. 2. Utilisez les boutons UP ou DOWN pour trouver les fonctions ou couleurs que vous désirez tester. Vous pouvez également tester la fonction stroboscope et le gradateur. 3. -
Page 10: Réglages De Tilt Et De Pan
MENU SYSTÈME (suite) Function Delay (temporisation) : délai de 3 s Reset : utilisez cette fonction pour réinitialiser l’unité. 1. Pressez le bouton MENU jusqu’à ce que s’affiche « TEMP », puis pressez ENTER. 2. L’unité se réinitialisera alors. RÉGLAGES DE TILT ET DE PAN Offset du pan Offset ... -
Page 11: Mode 1 Canal
CONFIGURATION MAÎTRE/ESCLAVE (suite) ENTER. Choisissez soit « Slave 1 » soit « Slave 2 » puis pressez ENTER. Voir page 7 pour de plus amples informations. 4. Les unités esclave suivront alors l’unité maître. MODE 1 CANAL Canal Valeur Fonction JEUX DE LUMIÈRES 0 - 7 NOIR GÉNÉRAL... -
Page 12: Mode 13 Canaux (Suite)
MODE 13 CANAUX (suite) VITESSE DES MOUVEMENTS DE PAN/TILT 0 - 225 MAX. - MIN. VITESSE DE MOUVEMENTS 226 - 235 NOIR GÉNÉRAL PAR MOUVEMENT 236 - 255 PAS DE FONCTION OUVRIR/RÉINITIALISER/PROGRAMMES INTERNES 0 - 79 NORMAL 80 - 84 RÉINITIALISATION DE TOUS LES MOTEURS 85 - 99 PAS DE FONCTION... -
Page 13: Raccordement En Daisy Chain
RACCORDEMENT EN DAISY CHAIN Avec cette fonction, vous pouvez raccorder les unités entre elles en utilisant l’entrée et la sortie CEI. Vous pouvez raccorder jusqu’à 4 unités maximum. Après 4 unités, vous aurez besoin d’utiliser une autre prise de courant. Les unités doivent être similaires. NE combinez PAS les unités. REMPLACEMENT DU FUSIBLE Localisez puis débranchez le cordon d’alimentation de l’unité. -
Page 14: Caractéristiques
CARACTÉRISTIQUES CARACTÉRISTIQUES : Tension : 120 V à 240 V 50 Hz/60 Hz LED : 36 LED CREE de 3 W (8 rouges, 10 vertes, 10 bleues, 8 blanches) Faible consommation électrique 110 W Angle de faisceau : 13,5° Fusible : Raccordement en Daisy Chain : 4 unités max. -
Page 15: Rohs : Une Contribution Sans Précédent À La Préservation De L'environnement
RoHS : une contribution sans précédent à la préservation de l’environnement Cher client, L’Union européenne vient d’adopter une directive de restriction/interdiction d’utilisation de substances nocives. Cette directive, connue sous l’acronyme RoHS, est un sujet d’actualité au sein de l’industrie électronique. Elle restreint, entre autres, l’utilisation de six matériaux : le plomb (Pb), le mercure (Hg), le chrome hexavalent (CR VI), le cadmium (Cd), les polybromobiphényles utilisés en tant que retardateurs de flammes (PBB), et les polybromodiphényléther également utilisés comme retardateurs de flammes (PBDE). - Page 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'utilisation de l'Inno Color Beam LED Page 16 ...
