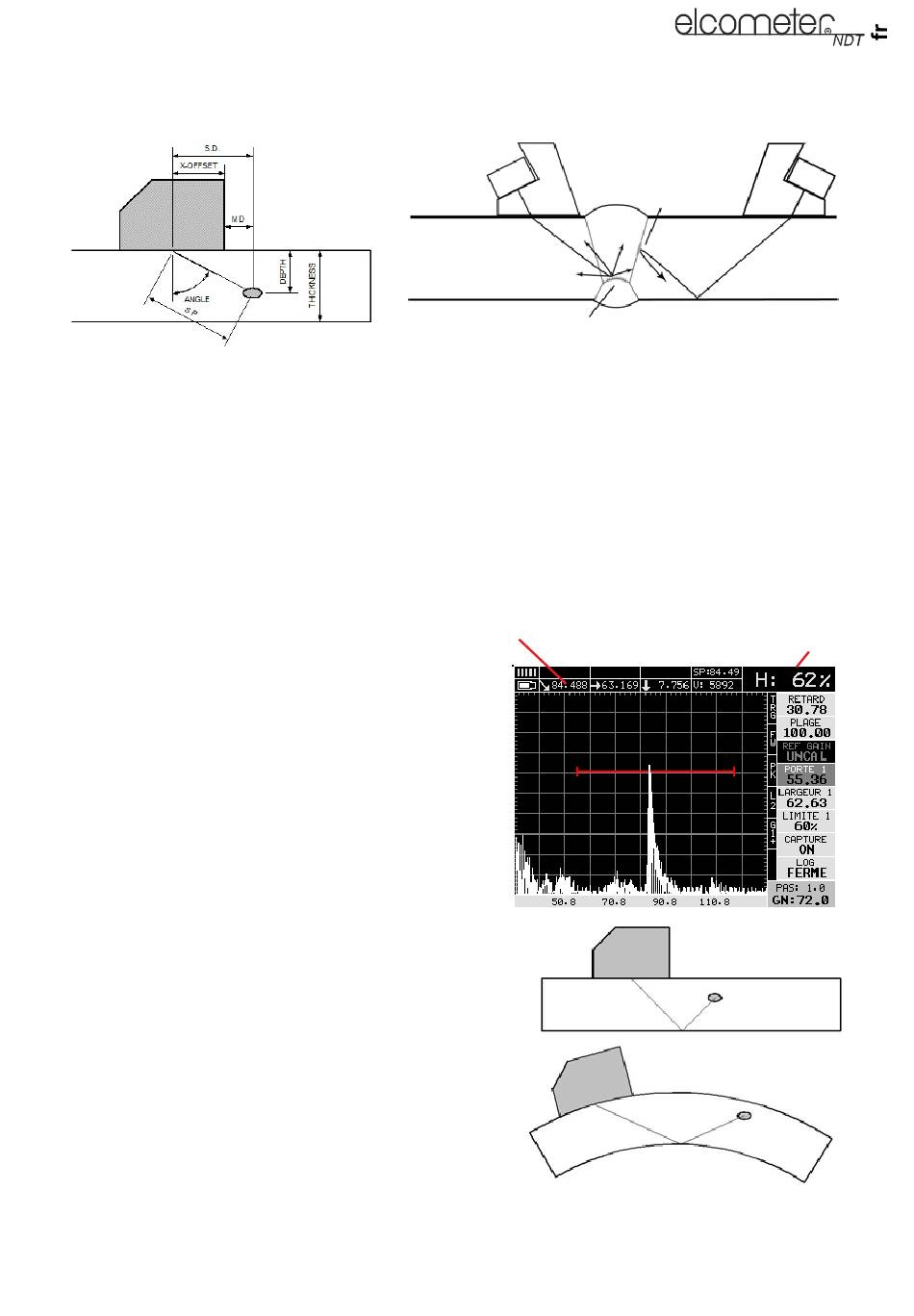

SONDES D'ANGLE POUR INSPECTION DE SOUDURES
Sonde d'angle
Légende :
SP =
Sound path (parcours ultrasonore)
Angle =
Sonde d'angle
Thickness = Epaisseur du matériau
X-Offset =
Front of wedge less Index (avant du bord moins l'Index)
SD =
Distance de la Surface
Depth =
Profondeur du défaut
ÉCRAN TYPIQUE DU MODE DE MESURE TRIG
Lorsque le mode TRIG est activé, les mesures
calculées sont affichées la forme d'onde en (B), et
l'amplitude du signal apparait en pourcentage de
la hauteur totale de l'écran en (A).
CORRECTION SURFACES COURBES.
La jauge apporte une compensation pour les surfaces
convexes de tubes longitudinaux soudés.
Pour une sonde donnée, une surface courbe donne
un parcours sonore plus long qu'une surface plane.
Pour ce qui est de l'épaisseur de matériau, vous
devez sélectionner l'angle utilisé sur surfaces courbes
pour garantir que la réflexion provienne effectivement
de la face opposée du matériau.
Pour utiliser la fonction "compensation de surfaces
courbes" vous devez entrer le diamètre extérieur dans
la jauge.
Manque de
fusion
Porosite
Inspection de soudure
A
B
44
