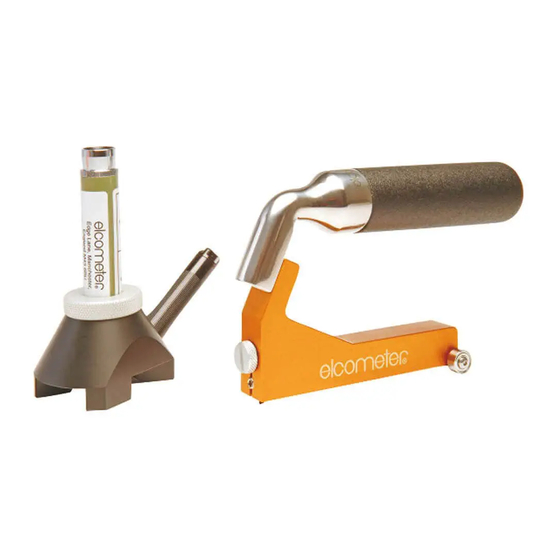

- Page 1 Elcometer 141 Jauge d’inspection des peintures Instructions d’utilisation...
- Page 2 Limited. Toutes les autres marques déposées sont reconnues. © Copyright Elcometer Limited. 2010. Tous droits réservés. Aucune partie de ce document ne peut être reproduite, communiquée, recopiée, enregistrée (sur un support de sauvegarde ou autre) ou traduite en n'importe quelle langue, sous n'importe quelle forme ou par n'importe quel moyen (électronique, magnétique, optique, manuel ou autre) sans...
-
Page 3: Table Des Matières
SOMMAIRE Chapitre Page Presentation de l'appareil............2 Avant de commencer . -
Page 4: Presentation De L'appareil
à l'application des revêtements en passant par l'inspection après application. Votre jauge d’inspection des peintures Elcometer 141 est la meilleure sur le marché. En achetant cet appareil, vous bénéficiez du réseau mondial de service après-vente d'Elcometer. Pour plus d'informations, veuillez vous rendre sur notre site : www.elcometer.com. - Page 5 A partir de l’aspect de la coupure, on déduit l’élasticité et la propreté du substrat ainsi que l’adhérence des couches individuelles. La jauge d’inspection des peintures Elcometer 141 est fournie avec trois lames de coupe, N° 1, 4 et 6. 1.1 NORMES L’Elcometer 141 peut être utilisée selon les normes nationales et internationales suivantes : AS 1580.108.2,...
-
Page 6: Avant De Commencer
2 AVANT DE COMMENCER 2.1 MONTAGE DE LA PILE 1. Dévisser le couvercle. 2. Insérer la pile sèche alcaline LR03 (AAA) en respectant la polarité. 3. Remonter le couvercle. Si on ne sert pas du microscope pendant un long moment, il faut retirer la pile et la conserver à... -
Page 7: Effectuer Des Mesures
3 EFFECTUER DES MESURES 1. Faire un trait au marqueur noir, fourni, sur la surface à tester. Il doit y avoir un constraste net entre le trait et la couleur du revêtement. Il se peut qu’il y ait besoin de marqueurs de différentes couleurs. - Page 8 Pour convertir la largeur de l’entaille en épaisseur de revêterment, on peut soit: Multiplier le nombre de divisions du graticule par le facteur d’échelle du Tableau 1. Tableau 1: Facteur d’Échelle du Graticule Epaisseur maxi en pratique Facteur d’Échelle du Graticule Angle Lame # Entaille...
- Page 9 Sur l’exemple, l’epaisseur de revêterment avec une Graticule métrique lame 4 est: 41 divisions x 10µm par division = 410µm or; Compter les divisions du graticule 22.45 41 divisions x 0.4mils par division = 16,4mils. On peut aussi calculer l’épaisseur du revêterment avec le Tableau 2, “Tableau d’addition,”...
- Page 10 Tableau 2: Tableau d’addition Lame #1 Lame #4 Lame #6 Divisions µm mils µm mils µm mils du graticule 0.08 0.16 0.24 0.32 0.40 0.48 0.56 0.64 0.72 0.80 1000 1200 1400 1600...
- Page 11 3.1 REVÊTERMENTS MULTI-COUCHES L’epaisseur s’obtient en mesurant chaque couche (voir ci-contre un exemple multi-couches classique). 3.2 IRRÉGULARITÉS Des irrégularités peuvent se produire sur des revêterments très durs, fragiles, ou sur des revêterments qui n’adhèrent pas bien au substrat testé. Le cas suivant peut se présenter mais peut aussi être évité, comme il est indiqué.
-
Page 12: Remplacement De La Lame
4 REMPLACEMENT DE LA LAME 1. Desserrer la vis sans tête sous l’espace de rangement, avec la clé Allen. 2. Les lames de rechange sont rangées dans le corps l’appareil. Pour accéder, dévisser complètement la vis à ailettes et basculer l’appareil, en faisant attention à... -
Page 13: Maintenance
La jauge d’inspection des peintures Elcometer 141 ne contient aucune pièce à entretenir par le client. Dans le cas improbable où une panne se produirait, il faudrait retourner la jauge d’inspection des peintures Elcometer 141 chez votre fournisseur Elcometer ou directement chez Elcometer. -
Page 14: Rangement
(µm) (mils) 1600 26,6 Sur la base de 80% de la largeur de la coupe 7 RANGEMENT Il faut toujours ranger les pièces de la jauge d’inspection des peintures Elcometer 141 dans la mallette quand la jauge n’est pas utilisée. -
Page 15: Pieces Detachees
8 PIECES DETACHEES La jauge d’inspection des peintures Elcometer 141 est fournie avec tout ce qu’il faut pour démarrer et faire des mesures. Il se peut qu’il faille remplacer des pièces pendant la durée de vie de l’appareil. Les pièces suivantes sont disponibles auprès d’Elcometer ou d’un revendeur Elcometer.
