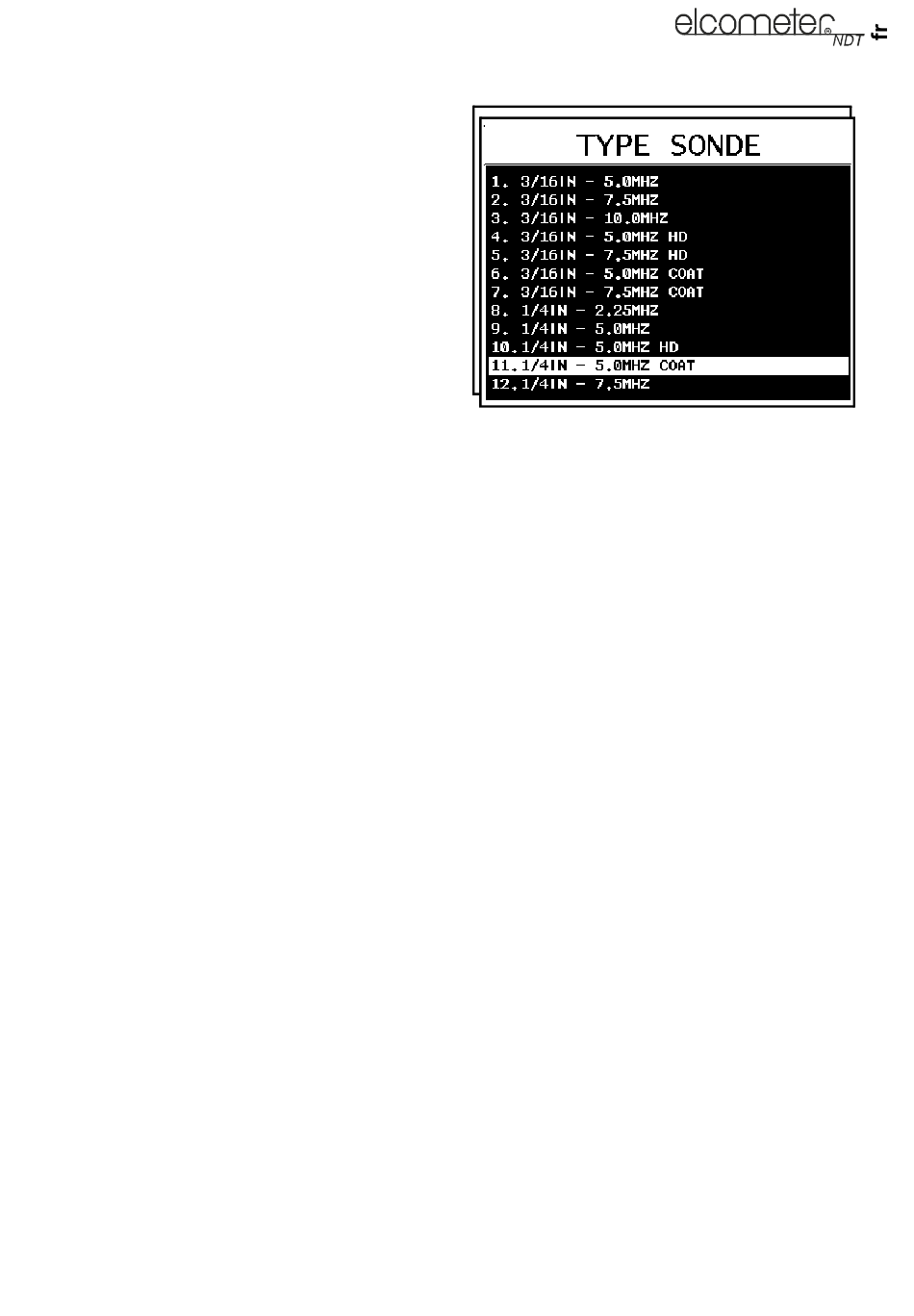

2. A l'aide des flèches HAUT et BAS, faites
défiler la liste jusqu'à ce que le modèle
souhaité apparaisse en surbrillance ;
appuyez sur ENTER.
3. Appuyez sur OK pour remplacer le type de
sonde existant dans la jauge par le
nouveau.
Votre jauge affiche automatiquement le
menu Zéro Sonde.
8.3 FAIRE LE ZÉRO DE LA SONDE
Il est aussi important de faire le zéro pour une
sonde que cela peut l'être pour un micromètre
mécanique. L'opération de mise à zéro prend en
compte les légères variations dans le procédé
de fabrication pour garantir une précision optimale. Si le zéro n'est pas correctement réalisé, les
mesures prises par la jauge comporteront une erreur d'une valeur fixe.
Il existe deux méthode de mise à zéro de la sonde :
•
Off Block (hors bloc) ou Automatic Probe Zero (zéro automatique de la sonde)- la jauge
réalise un zéro électronique sans faire usage d'un bloc Zéro (tous modes de mesure)
•
On Block (sur bloc) ou Manual Probe Zero (zéro manuel de la sonde) - Nécessite
l'utilisation du bloc zéro situé sur le dessus de la jauge (mode "Pulse to echo" seulement)
Le zéro "hors bloc" est suffisant pour la plupart des applications. Cepandant, s'il s'avère que la
linéarité de la jauge est mauvaise, et qu'une grande précision est nécessaire, il est préférable de
réaliser un zéro "sur bloc" suivi d'un zéro "hors bloc". Cela ajustera la sonde et supprimera les
erreurs éventuelles.
Ces options sont accessibles dans MENU/PRB.
8.4 ZÉRO "HORS BLOC" (AUTOMATIC ZERO SONDE)
1. Une fois l'écran ZERO SONDE affiché, retirez tout le couplant de la surface de la sonde et
vérifiez qu'elle est parfaitement propre et exempte de débris.
2. Appuyez sur OK (ou ESCpour annuler).
Une fois le zéro automatique réalisé, l'écran mesure apparait.
Vous devez maintenant calibrer votre jauge.
8.5 ZÉRO "SUR BLOC" (ZERO SONDE MANUEL)
Lorsque vous sélectionnez cette méthode de mise à zéro, un écran d'avertissement apparait vous
informant que vous devez réaliser le zéro de la sonde avant de prendre des mesures.
1. Appuyez sur MEAS pour afficher l'écran Mesure.
2. Retirez tout le couplant de la surface de la sonde et vérifiez qu'elle est parfaitement propre et
exempte de débris.
22
