Gardeo GTTAC51T-BS675RT16 Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

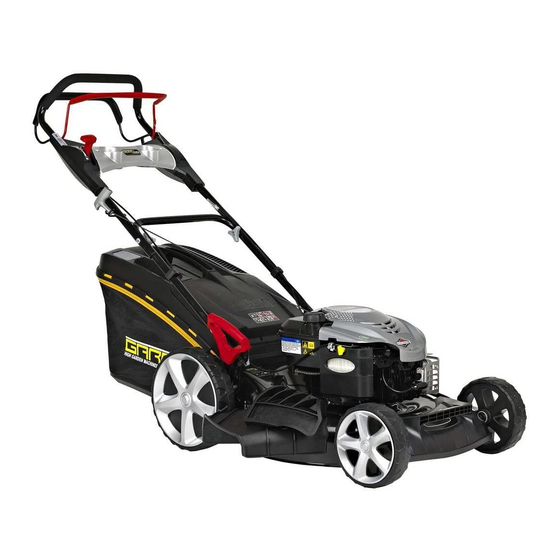

GTTAC51T-BS675RT16
FR TONDEUSE A GAZON A ESSENCE
TRADUCTION DES INSTRUCTIONS D'ORIGINE
NL GRASMAAIER MET BENZINEMOTOR
VERTALING VAN DE ORIGINELE INSTRUCTIES
GB PETROL LAWN MOWER
ORIGINAL INSTRUCTIONS
S09 M03 Y2016
Cette tondeuse est livrée SANS HUILE NI ESSENCE dans le moteur - Deze maaier wordt geleverd zonder olie
of benzine in de motor - This mower is shipped WITHOUT OIL OR GASOLINE in the engine
1

Publicité

Table des Matières
loading

Manuels Connexes pour Gardeo GTTAC51T-BS675RT16

Sommaire des Matières pour Gardeo GTTAC51T-BS675RT16

  • Page 1 GTTAC51T-BS675RT16 FR TONDEUSE A GAZON A ESSENCE TRADUCTION DES INSTRUCTIONS D’ORIGINE NL GRASMAAIER MET BENZINEMOTOR VERTALING VAN DE ORIGINELE INSTRUCTIES GB PETROL LAWN MOWER ORIGINAL INSTRUCTIONS S09 M03 Y2016 Cette tondeuse est livrée SANS HUILE NI ESSENCE dans le moteur - Deze maaier wordt geleverd zonder olie...

  • Page 2: Consignes De Sécurité Générales

    TONDEUSE A GAZON A ESSENCE CONSIGNES DE SÉCURITÉ Formation • Lisez les instructions GÉNÉRALES attentivement. Familiarisez-vous avec les commandes et l’utilisation AVERTISSEMENT correcte de l’équipement. Lors de l’utilisation • Ne laissez pas des enfants ou des d’outils à essence, des personnes ne connaissant pas ces précautions de sécurité...

  • Page 3: Préparation

    N’utilisez jamais la tondeuse - si de l’essence coule, n’essayez thermique après avoir consommé pas de démarrer le moteur mais de l’alcool ou des médicaments, ou éloignez l’appareil de la zone où bien si vous vous sentez fatigué (e) l’essence a coulé et évitez de faire ou malade.
  • Page 4 pentes excessivement raides. - avant toute opération de retrait • Faites particulièrement attention d’obstruction ou de débouchage de la lorsque la machine doit être tirée goulotte ; vers vous. - avant toute opération de • Arrêtez la/les lame(s) si la vérification, de nettoyage ou de tondeuse doit être inclinée pour le réparation de la tondeuse ;...

  • Page 5: Instructions D'entretien

    Maintenance et stockage Arrêtez le moteur et débranchez le • Maintenez tous les écrous, câble de bougie et vérifiez la boulons et vis serrés afin d’assurer tondeuse si : des conditions d’utilisation sûres. (a) La tondeuse commence à • Ne rangez jamais un appareil vibrer de façon anormale ;...
  • Page 6 une source de chaleur intense. -porter des gants de travail résistants. Laissez le moteur refroidir avant de -tenir la machine aux endroits le remiser dans un espace clos. offrant une bonne prise en tenant compte du poids et de sa répartition Pour réduire les risques d’incendie, conservez le moteur, le pot Utilisez seulement la bougie...
  • Page 7 Vibrations Au bout d'une assez longue durée d'utilisation de la machine, les vibrations peuvent provoquer une perturbation de l'irrigation sanguine des mains (« maladie des doigts blancs »). Il n'est pas possible de fixer une durée d'utilisation valable d'une manière générale, car l'effet des vibrations dépend de plusieurs facteurs.

  • Page 8: Symboles Marqués Sur Le Produit

    AVERTISSEMENT Le carburant est inflammable, Pour votre sécurité, veuillez lire ce tenir éloigné des flammes. manuel avant de faire fonctionner votre N’ajoutez pas de carburant lors nouvelle machine. Le non-respect des du fonctionnement de la instructions peut provoquer des blessures machine.
  • Page 9 Ce produit est conforme aux directives CE en vigueur. TOUS les écrous et boulons doivent Pour les tondeuses rotatives à roues, tondez être inspectés régulièrement pour au travers de l'inclinaison des pentes, jamais vérifier qu’ils sont bien serrés. du haut ou du bas Ne tondez jamais en présence de personnes AVERTISSEMENT! Toujours utiliser et en particulier d'enfants ou d’animaux...

  • Page 10: Table Des Matières

    ATTENTION : Lisez et respectez toutes les règles de sécurité et instructions avant de faire fonctionner cet équipement Nous vous remercions d'avoir choisi notre tondeuse à gazon à essence. Afin d'assurer que vous obteniez les meilleurs résultats de votre tondeuse à gazon à essence, veuillez lire toutes les instructions de sécurité...

  • Page 11: Spécifications De Produit

    1. Spécifications de produit Moteur à essence 4,2 kW Vitesse du moteur 2900min Largeur de coupe 508 mm Hauteur de coupe réglable 25-75 mm Capacité de collecte de l'herbe 65 L Capot métallique Acier Niveau de pression acoustique LpA 83,6 dB(A) K =2.5 dB(A) Niveau de puissance acoustique garanti LwA 98 dB(A) Levier de...

  • Page 12: Messages De Sécurité

    2. Messages de sécurité Votre sécurité et la sécurité des tiers sont très importantes. Nous avons prévu d'importants messages de sécurité dans ce mode d'emploi et sur la tondeuse. Cette information vous avertit de dangers potentiels susceptibles de vous blesser ou de blesser des tiers. Veuillez lire attentivement ces messages.

  • Page 13: Placement Du Câble De Frein

    pouvez sélectionner deux trous « L » ou « H » dans les supports de gauche et de droite pour fixer le guidon avec les vis et les boutons. Le trou « H » est la position haute du guidon et le trou « L » est la position basse du guidon.
  • Page 14 Montage du panneau de commande Sortez du carton le panneau et deux vis dans un sac et fixez le panneau avec les vis. PANNEAU DE COMMANDE Assemblage du sac à herbe...
  • Page 15 Soulevez le capot de la décharge arrière, enlevez l'accessoire Mulching et mettez le sac à herbe en place.

  • Page 16: Accessoire De Mulching

    Accessoire de MULCHING Qu’est-ce que le mulching? Lors du hachage, l’herbe est tout d’abord coupée, puis finement coupée et retournée avant d’être remise par terre pour faire office d’engrais naturel. L'accessoire « Mulching » contribue à incurver l'intérieur du capot de la tondeuse pour un Mulching plus efficace.

  • Page 17: Avant L'utilisation

    SUPPORT Assemblage du capot d’éjection latérale Soulevez le capot , mettez en place la goulotte de l’éjection latérale. SIDE DISCHARGE GUARD CAPOT DE DECHARGE LATERALE SIDE DISCHARGE CHUTE GOULOTTE DE DECHARGE LATERALE Uniquement Mulching : veuillez enlever la goulotte de décharge latérale. 4.
  • Page 18 usine avant emballage. La plus grande partie de l'huile est retirée avant l'expédition; cependant, un peu d'huile reste dans le moteur. La quantité d'huile dans le moteur varie. Ajoutez assez d'huile pour amener le niveau d'huile entre les marques de limite supérieure et limite inférieure sur la jauge d'huile comme montré.

  • Page 19: Carburant

    CARBURANT NOTE : Moteur fourni sans essence, faites le plein avec 1,0 litre avant de démarrer le moteur. Enlevez le bouchon de remplissage Ajoutez du carburant jusqu'au bas de la limite de niveau de carburant dans l'orifice de remplissage du réservoir à carburant. Ne pas remplir de manière excessive.
  • Page 20 Réglage de la hauteur de coupe Contrôlez les réglages de hauteur de coupe et faites les ajustements nécessaires. 75 mm 25 mm La lame peut causer de graves blessures. Arrêtez le AVERTISSEMENT moteur avant de régler la hauteur de coupe.

  • Page 21: Fonctionnement

    5. Fonctionnement Démarrage du moteur Tirez sur le levier de frein et maintenez-le contre le guidon. LEVIER DE FREIN MOTEUR Relâchez le levier d'embrayage. Ceci empêchera la tondeuse de se déplacer vers l'avant lorsque vous actionnerez le démarreur. LEVIER DE TRACTION Avec la poignée du démarreur dans son support, prenez la poignée du démarreur de la main droite et tirez lentement jusqu'au moment où...

  • Page 22: Clutch Lever

    POIGNEE DU DEMARREUR Fonctionnement des commandes pour la tonte La lame est en action dès que le moteur a démarré. Pendant le fonctionnement de la machine, maintenez la poignée de sécurité en position de travail. Le moteur s'arrête dès que vous relâchez la barre de commande du moteur.
  • Page 23 Levier du papillon des gaz Pour la meilleure qualité de coupe, tondez toujours avec le levier des gaz en position « ACCELERER ». Lorsque la lame tourne à la vitesse rapide prédéfinie, elle crée une forte action de ventilateur qui soulève et coupe l'herbe plus efficacement.
  • Page 24 Relâchez le levier d'embrayage. LEVIER DE TRACTION Relâchez le levier de frein. LEVIER DE FREIN MOTEUR AVERTISSEMENT La lame continue encore à tourner pendant quelques secondes après l'arrêt du moteur. Déconnectez le capuchon de la bougie d'allumage lorsque la tondeuse à gazon est laissée sans surveillance...

  • Page 25: Maintenance

    6. Maintenance IMPORTANT Une maintenance soigneuse régulière est essentielle pour maintenir le niveau de sécurité et de performances de la machine. Vérifier que tous les écrous, boulons et vis sont bien serrés afin que l'équipement fonctionne sans danger. Une maintenance régulière est essentielle pour la sécurité et les performances.

  • Page 26: Adaptateur De Lame

    Lame Ref : G5510000000 Φ 508mm Inspection Inclinez la tondeuse vers la droite, de façon à ce que le filtre à air soit vers le haut. Ceci contribuera à éviter les épanchements de carburant et les ratés au démarrage. Inspectez la lame pour dommage, fissures et rouille ou corrosion excessives. Une lame émoussée peut être affûtée, mais une lame qui est excessivement usée, tordue, fissurée ou présente d'autres dommages doit être remplacée.
  • Page 27 Nettoyage et remplacement du sac à herbe Nettoyage Nettoyez complètement le sac avec un tuyau de jardin et laissez-le complètement sécher avant de l'utiliser; un sac humide se colmate rapidement. Remplacement Déclipsez du cadre les bords en plastique du sac et dévisser les 4 vis et enlevez le cadre du sac.
  • Page 29 Maintenance du moteur Vérifier le niveau d'huile moteur Contrôlez le niveau d'huile moteur avec le moteur à l'arrêt et la tondeuse à l'horizontale. Enlevez le bouchon de remplissage d'huile et essuyez la jauge d'huile pour la nettoyer. Insérez la jauge d'huile dans l'orifice de remplissage d'huile, mais ne la vissez pas.
  • Page 30 Vidange d'huile moteur Vidanger l'huile usagée pendant que le moteur est chaud. L'huile chaude s'écoule plus rapidement et complètement. Essuyez la zone de l'orifice de remplissage d'huile pour la nettoyer, puis retirez le bouchon de remplissage/jauge à huile. Placez un récipient approprié à côté de la tondeuse pour recueillir l'huile usagée, puis inclinez la tondeuse sur son côté...

  • Page 31: Rondelle D'etancheite

    Maintenance de la bougie d'allumage Pour de bonnes performances, la bougie d'allumage doit avoir un écartement correct et être exempte de dépôts. Débranchez le capuchon de la bougie d'allumage et éliminez toute saleté se trouvant autour de la bougie. SPARK PLUG BOUGIE D'ALLUMAGE SPARK PLUG CAP CAPUCHON DE LA BOUGIE D'ALLUMAGE...
  • Page 32 Mettez la bougie d'allumage en place avec précaution, à la main, afin d'éviter de fausser le filetage. Placez le capuchon de bougie d'allumage sur la bougie d'allumage. NOTE : Une bougie d'allumage desserrée peut surchauffer et endommager le moteur. Un serrage excessif de la bougie d'allumage peut endommager les filets dans la culasse.

  • Page 33: Programme De Maintenance

    Programme de maintenance INTERVALLE DE Avant Premier Tous les Tous Tous Tous MAINTENANCE NORMAL chaque mois les 6 les ans utilisation mois mois deux 100 h ELEMENT 25 h 50 h ou 250 Exécutez à chaque intervalle indiqué en mois ou heures de fonctionnement intervenant en premier lieu.

  • Page 34: Dépannage

    Dépannage LE MOTEUR NE VEUT PAS Cause possible Correction DEMARRER 1. Contrôler le carburant. Manque de carburant. Faire le plein Mauvais carburant; moteur stocké sans traitement ni Vidange du réservoir à vidange de l'essence, ou carburant et du carburateur. plein fait avec de la mauvaise Faire le plein d'essence fraîche.

  • Page 35: Stockage

    7. Stockage La même essence ne doit pas rester dans le réservoir pendant plus d'un mois. Nettoyez à fond la tondeuse et rangez-la à l'intérieur dans un endroit sec. Ne stockez jamais la tondeuse à gazon avec du carburant dans le réservoir à l'intérieur d'un bâtiment à...

  • Page 36: Service De Garantie

    Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous : www.eco-repa.com Les conseillers techniques et assistants GARDEO sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires : sav@eco-repa.com...

  • Page 37: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES Caractéristiques générales 1500x540x985 Dimensions L x l x h 35.5 Poids à vide Largeur de coupe Lame mm/ref 508/G5510000000 25~75 Réglages de hauteur de coupe 203/279 Diamètre des roues AV/AR Capacité du sac de ramassage Moteur B&S 675EX Modèle Type OHV, moteur à...
  • Page 38 Vibration Valeur quadratique moyenne pondérée de l'accélération selon la norme applicable EN ISO 5395-2 & ISO 5395-3 : : Gauche : 3.944 m/s² droit : 3.831 m/s² K = 1,5 m/s² La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d'essai normalisée et peut être utilisée pour comparer un outil à...
  • Page 39 GRASMAAIER MET BENZINEMOTOR ALGEMENE Aanwijzingen • Lees de gebruiksaanwijzingen WAARSCHUWING zorgvuldig. Zorg dat u vertrouwd bent Bij gebruik van gereedschap met de bedieningsknoppen en de met een verbrandingsmotor juiste omgang met het gereedschap. moeten altijd de algemene • Laat in geen geval kinderen of veiligheidsvoorzieningen personen die deze gebruiksaanwijzing worden opgevolgd om het...
  • Page 40 Gebruik nooit benzine grasmaaier na • Voer vóór gebruik altijd altijd een het nuttigen van alcohol of drugs, of visuele controle uit of het maaimes, de als u zich moe (e) of als je ziek bent mesbout of het maaimechanisme versleten of beschadigd is.
  • Page 41 afschermingen of zonder • Schakel de motor uit en maak de veiligheidsvoorzieningen zoals een bougiekabel los, wacht tot de achterklep en/of grasopvangzak. draaiende delen helemaal tot stilstand • Verander de regelafstellingen van de zijn gekomen en, indien aanwezig, motor niet en laat het toerental van de verwijder de sleutel: motor niet buitengewoon hoog - Iedere keer als u de grasmaaier...

  • Page 42: Onderhoudsinstructies

    • Als de brandstoftank moet worden geleegd, moet u dit in de open lucht Bewaar de maaier in een goed doen. verluchte plaats en uit de buurt van open vuur zoals sommige waterverwarmingstoestellen. WAARSCHUWING: Raak het draaiende maaimes niet aan. Wandel, loop nooit.
  • Page 43 een bedreiging vormen voor uw Eerste hulp (EHBO) veiligheid. Wees voorbereid op eventuele ongelukken en zorg dat er steeds een Wanneer de benzinetank moet verbandtrommel op de werkplek worden leeggemaakt, doe dit dan voorhanden is. Eventueel gebruikt buiten en met een koude materiaal moet onmiddellijk aangevuld motor.
  • Page 44 kriebelen) wordt een medisch onderzoek geadviseerd. Giftige dampen! Niet binnenshuis gebruiken. WAARSCHUWING Lees, voor uw eigen veiligheid, deze gebruiksaanwijzing voordat u uw nieuwe gereedschap gaat gebruiken. Als de aanwijzingen niet worden nageleefd kan dat tot Benzine is brandbaar, blijf uit de ernstig persoonlijk letsel leiden.
  • Page 45 Laat de stophandgreep los om de Functie 4-in-1 motor uit te schakelen. Achteruitworp met of zonder bak, zijdelingse uitworp en mulching Gebruik de machine niet bij neerslag of in een vochtige omgeving. Dit product voldoet aan de geldende CE-richtlijnen. Voor roterende grasmaaiers met wielen, dwars op de helling maaien, nooit van boven naar onder.
  • Page 46 OPGEPAST: Lees en volg alle veiligheidsregels en -instructies vooraleer u deze machine in gebruik neemt. Dank u voor de keuze van onze benzinegrasmaaier. Om te waarborgen dat u de beste resultaten bekomt van uw benzinegrasmaaier, al deze veiligheids- en gebruiksinstructies zorgvuldig doorlezen vooraleer u dit product gebruikt.

  • Page 47: Productspecificaties

    1. Productspecificaties Benzinemotor 4,2 kW Motortoerental 2900 min Maaibreedte 508 mm Verstelbare maaihoogte 25-75 mm Grasverzamelcapaciteit 65 L Metalen maaibladkap Staal Geluidsdrukniveau LpA 83,3 dB(A) K = 2.5dB(A) Gewaarborgde geluidsvermogenwaarde LwA 98 dB(A) Koppelingshendel Maaibladwasopening Remhendel Paneel Gashendel Knop Starterhendel Achterste afvoertrechterkap Grasopvangzak...

  • Page 48: Veiligheidsboodschappen

    2. Veiligheidsboodschappen Uw veiligheid en de veiligheid van anderen zijn heel belangrijk. We hebben belangrijke veiligheidsboodschappen verschaft in deze handleiding en op de grasmaaier. Deze informatie verwittigt u voor de potentiële gevaren die u of anderen kunnen kwetsen. Lees deze boodschappen uiterst zorgvuldig. Natuurlijk is het niet praktisch of mogelijk u te waarschuwen over alle gevaren verbonden met de bediening of het onderhoud van een grasmaaier.
  • Page 49 Als u de hoogte van de stuurstang wenst te veranderen, kunt u kiezen tussen "L" en "H" voor de twee gaten in de beugel aan de linker-rechterzijde om de stuurstang vast te zetten met schroeven en knoppen. Het “H”-gat is de hoge positie van de stuurstang en het “L”-gat is de lage positie van de stuurstang.

  • Page 50: Controlepaneel

    Paneelinstelling Neem het paneel en twee schroeven uit de zak in het karton en zet het paneel vast met de twee schroeven. SCHROEF CONTROLEPANEEL...
  • Page 51 Assemblage van de grasopvangzak...
  • Page 52 Til de afvoertrechterkap achteraan op, verwijder de Mulching en installeer de grasopvangzak.
  • Page 53 Mulching De Mulching helpt de binnenkant van grasmaaierafdekplaat een buiging te geven voor efficiënter mulchen. Installeer en verwijder de Mulching door de afvoertrechterkap achteraan op te lichten zoals op de afbeelding. De Mulching past slechts op één manier in de pasvorm. Verwijder de Mulching bij gebruik van een grasopvangzak. AFVOERTRECHTERKAP ACHTERAAN REAR DISCHARGE GUARD MULCHING PLUG...

  • Page 54: Assemblage Zijdelingse-Afvoertrechterdeksel

    Assemblage zijdelingse-afvoertrechterdeksel Licht de zijdelingse afvoertrechterkap op en installeer het zijafvoerdeksel. SIDE DISCHARGE ZIJDELINGSE AFVOERTRECHTERKAP GUARD SIDE DISCHARGE ZIJDELINGSE AFVOERTRECHTER CHUTE Alleen mulchen: verwijder het zijafvoerdeksel.

  • Page 55: O O R I N G E B R U I K N A M E

    4. Voor ingebruikname Motorolie De grasmaaier wordt verstuurd zonder olie in de motor. Alle motoren worden proefgedraaid in de fabriek vooraleer ze worden verzonden. De meeste olie wordt verwijderd voorafgaand aan de verzending; er blijft echter enige olie achter in de motor. De in de motor achtergebleven hoeveelheid olie varieert. Voeg voldoende olie bij om het oliepeil tussen het boven –...
  • Page 56 met 1,0 liter voor u de motor start. Verwijder de vuldop. Voeg brandstof toe tot de bodem van de brandstofpeilgrens in de hals van de brandstoftank. Vul de tank niet te ver. Veeg gemorste brandstof op vooraleer u de motor start. Draai de brandstoftankdop vast.

  • Page 57: Bediening

    5. Bediening De motor starten Trek de remhendel naar achter en houd deze tegen de hendel. REMHENDEL Laat de koppelingshendel los. Dit zal voorkomen dat de grasmaaier naar voor beweegt als u de starter bedient. KOPPELINGSHENDEL Met de starterhendel in zijn drager geplaatst de starterhendel met uw rechterhand vastnemen en voorzichtig trekken tot u een weerstand voelt en dan krachtig trekken aan de starterhendel met startersnoer doorheen de drager.

  • Page 58: Clutch Lever

    bedieningselementen gebruiken voor het maaien Maaiblad is in werking zodra de motor wordt gestart. Terwijl de machine werkt moet u de veiligheidshendel in werkstand houden. De motor stopt zodra u de motorbedieningsstang loslaat. Laat de hendel los om de motor te stoppen telkens u de grasmaaier moet achterlaten. Koppelingshendel Laat de koppelingshendel los om de voorwaartse beweging van de grasmaaier te stoppen.

  • Page 59: Motor Stoppen

    Motor stoppen Zet de gashendel in de “TRAAG”-stand. TRAAG Laat de koppelingshendel los. KOPPELINGSHENDEL Laat de remhendel los. REMHENDEL...

  • Page 60: Onderhoud

    WAARSCHUWING Het maaiblad zal enkele seconden blijven draaien nadat de motor is gestopt. Koppel de bougiekap los als de grasmaaier onbeheerd moet worden achtergelaten. 6. Onderhoud BELANGRIJK Regelmatig zorgvuldig onderhoud is van cruciaal belang op het veiligheidsniveau en de originele prestaties van de machine mettertijd onveranderd te houden.
  • Page 61 Maaiblad Ref : G5510000000 Φ 508mm Inspectie Kantel de maaier naar rechts zodat de luchtfilterzijde naar boven gericht is. Dit helpt lekkende brandstof en moeilijk starten voorkomen. Inspecteer het maaiblad op schade, barsten en te veel roest of corrosie. Een bot maaiblad kan worden geslepen maar een maaiblad dat te sterk versleten, verbogen, gebarsten of op enige andere wijze beschadigd is, moet worden vervangen.
  • Page 62 Grasopvangzak reinigen en vervangen Reinigen Was de zak met een tuinslang en laat deze volledig drogen vooraleer in gebruik te nemen; een natte zak zal snel verstopt raken. Vervangen Maak de raamranden plastic zak en draai de 4 schroeven los en verwijder de zak frame.

  • Page 64: Onderhoud Van De Motor

    Onderhoud van de motor Motoroliepeil controleren Controleer het motoroliepeil met de motor en de grasmaaier gestopt. Verwijder de olievuldop en veeg de peilstok schoon. Steek de peilstok in de olievulhals maar schroef deze niet dieper in. Controleer het oliepeil aangegeven op de peilstok. Indien het oliepeil dicht bij het laagste oliepeil staat, vul dan bij tot het bovenste oliepeil.
  • Page 65 Motorolie verversen Tap de gebruikte olie af terwijl de motor nog warm is. Warme olie vloeit snel en volledig Veeg de olievulzone schoon en verwijder vervolgens de olievulkap/peilstok. Plaats een geschikte container naast de grasmaaier om de gebruikte olie op te vangen en kantel de grasmaaier dan op zijn rechterzijde.
  • Page 66 Herinstalleer de filter en het deksel. Schroef Filter Onderhoud bougie Voor goede prestaties moet de bougiespleet correct worden ingesteld en moet de bougie vrij van afzettingen zijn. Koppel de bougiekap los en verwijder eventueel vuil van rond de bougiezone. SPARK PLUG BOUGIE SPARK PLUG CAP BOUGIEKAP...
  • Page 67 Neem de bougie uit met de bougiesleutel. BOUGIESLEUTEL SPARK PLUG WRENCH Voer een visuele inspectie van de bougie uit. Vervang de bougie als de elektroden versleten zijn of als de isolator gebarsten of afgeschilferd is. Meet de elektrospleet van de bougie met een gepaste meter. De spleet moet 0,7 ~ 0,8mm (0,028 ~ 0,031 in) bedragen.
  • Page 68 AANDACHT: Een losse bougie kan oververhitten en de motor beschadigen. De bougie te sterk aanspannen kan de schroefdraad in de cilinderkop beschadigen. Afstelling van de koppelingshendelkabel en van de remhendelkabel Als de koppelingshendel los komt te zitten, moet u de koppelingskabelafstelling verdraaien om deze aan te spannen.
  • Page 69 Onderhoudsschema GEWONE ONDERHOUDSPERIODE (4) Voor Eerste Om de 3 Om de 6 Om het Om de elke maand maanden maanden jaar twee gebruik jaar 5 u. 25 u. 50 u. 100 u. ELEMENT 250 u. Voer uit in elke aangegeven maand of op elk bedrijfsureninterval, naargelang wat eerst komt Motorolie...

  • Page 70: Opslag

    MOTOR HEEFT TE WEINIG Mogelijke oorzaak Correctie VERMOGEN 1. Controleer de luchtfilter Luchtfilterelementen verstopt. Reinig of vervang luchtfilterelementen 2. Controleer brandstof Slechte brandstof; motor Tap de brandstoftank en opgeslagen zonder benzine te carburator af. Tank bij met verse behandelen of af te tappen of benzine.

  • Page 71: Waarborgservice

    Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op :www.eco-repa.com Het GARDEO-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren : sav@eco-repa.com...

  • Page 72: Technische Gegevens

    TECHNISCHE GEGEVENS algemene kenmerken Afmetingen L x l x h 1500 x 540 x 985 Leeg gewicht 35.5 Maaibreedte mm/ref 508/G5510000000 Maaihoogte instellingen 25~75 Diameter voor / achter 203/279 Capaciteit van opvangzak Motor model B&S 675EX Type OHV - 4-takt motor verplaatsing Cm³...
  • Page 73 De aanduiding van het feit dat de aangegeven totale trillingenwaarde werd gemeten conform een genormaliseerde proefmethode en kan worden gebruikt om een instrument met een ander instrument te vergelijken; de aanduiding van het feit dat de aangegeven totale trillingenwaarde ook kan worden gebruikt voor een voorafgaande evaluatie van de blootstelling. Een waarschuwing die stipuleert dat de emissie van trilling in de loop van het werkelijke gebruik van het elektrische instrument kan verschillen van de aangegeven totale waarde, volgens de gebruiksmethodes van het instrument;...

  • Page 74: Preparation

    PETROL LAWN MOWER Preparation WARNING • While mowing, always wear When using petrol tools, basic safety precautions, including substantial footwear and long trousers. Do not operate the the following, should always be equipment when barefoot or followed to reduce the risk of wearing open sandals.
  • Page 75 the fuel tank or add petrol while the People using thermal mower for the engine is running or when the first time should ask the dealer to engine is hot; provide basic instructions to - if petrol is spilled, do not attempt become familiar with the handling of to start the engine but move the such a machine.
  • Page 76 transportation when crossing • Stop the engine and disconnect surfaces other than grass, and the spark plug wire, make sure that when transporting the lawn mower all moving parts have come to a to and from the area to be mowed. complete stop and, where a key is •...

  • Page 77: Care Instructions

    spark or a source of extreme heat. WARNING Allow the engine to cool before Refuel in a well storing in any enclosure. ventilated area with the engine stopped. To reduce the fire hazard, keep the engine; exhaust silencer, , leaves, Never use the mower unless all or excessive grease.
  • Page 78 spark plug every 100 hours of use. blood supply to (symptoms often cold fingers, tingling); - Use at low ambient temperatures; Transport. When transporting the equipment in - Force exerted on the handles (a the vehicle, secure it to prevent it very firm grip discomfort irrigation from moving, and thus switch to be blood).

  • Page 79: Symbols Marked On The Product

    WARNING For your own safety please read this Toxic fumes; Don’t operate manual before attempting to operate your inside house. new unit. Failure to follow instructions can result in serious personal injury. Spend a few moments to familiarize yourself with your mower before each use.
  • Page 80 Release switch handle to stop the 4 in 1 function motor. Rear ejection with or without box, side ejection and Mulching Do not work in the rain or leave the leaf blower/garden vacuum outdoors whilst raining. In accordance with essential applicable safety standards of For wheeled rotary mowers mow across the European directives...
  • Page 81 CAUTION: Read and follow all Safety Rules and Instructions before operating this equipment Thank you for choosing our Gasoline Lawnmower. To ensure that you get the best results from your Gasoline Lawnmower please read all of these safety and operating instructions carefully before using this product.

  • Page 82: Product Specifications

    1. Product Specifications 4.2kW Petrol engine 2900min Engine speed Cutting width 508mm Adjustable cutting height 25-75mm Grass collection capacity Metal deck Steel Sound Pressure Level LpA 83.3dB(A) K=2.5dB(A) Guaranteed Sound Power Level LwA 98dB(A) Clutch Lever Blade Washing Hole Brake Lever Panel Throttle Lever Knob...

  • Page 83: Safety Messages

    2. Safety messages Your safety and the safety of others are very important. We have provided important safety messages in this manual and on the mower. This information alerts you to potential hazards that could hurt you or others. Please read these messages carefully. Of course, it is not practical or possible to warn you about all the hazards associated with operating or maintaining a lawn mower.
  • Page 84 If you want to adjust height of the handle bar, you can choose” L” or “H” two holes in left-right Bracket to fix the handle bar with screws and knobs. The “H” hole is high position of the handle bar, and the “L” hole is low position of the handle bar.

  • Page 85: Control Panel

    Panel Setup Take out panel and two screws in a bag from carton, and fix the panel with screws. SCREW CONTROL PANEL...
  • Page 86 Grass Bag Assembly...
  • Page 87 Lift the hood of the rear discharge, remove the accessory Mulching and put the grass bag in place.
  • Page 88 Mulching plug The mulching plug helps to curve the inside of the mower deck for more efficient mulching. Install and remove the mulching plug by raising the rear discharge guard as shown. The mulching plug only fits one way. Remove the mulching plug when using a grass bag. Rear Discharge Guard Props Take out two supports in a bag from carton, and lift the rear discharge guard, install the two supports which can hold the rear discharge guard, and this can make the grass out...

  • Page 89: Before Operation

    Side Discharge Cover Assembly Lift the side discharge guard, install the side discharge cover. Only Mulching: please remove the side discharge cover. 4. Before Operation Engine Oil The mower is shipped without oil in the engine. All engines are run at the factory prior to packaging. Most of the oil is removed prior to shipment;...

  • Page 90: Cutting Height Adjustment

    FUEL NOTICE: Engine delivered without gasoline, refuel 1.0 liter of before starting the engine. Remove the filler cap Add fuel to the bottom of the fuel level limit in the neck of the fuel tank. Do not overfill. Wipe up spilled fuel before starting the engine. Tighten the fuel tank cap Tank Capacity: 1 L Essence : 95 ou 98 oct.

  • Page 91: Operation

    5. Operation Starting The Engine Pull back on the brake lever and hold it against the handle. BRAKE LEVER Release the clutch lever. This will prevent the mower from moving forward when you operate the starter. CLUTCH LEVER With the starter handle in its support, take the starter handle with your right hand and pull slowly as far as to have a resistance, then pull energetically on the starter handle with starter rope through the support.

  • Page 92: Throttle Lever

    Operation The Controls For Mowing Blade is in action as soon as engine started. While the machine is working maintain the security handle in working position. The engine will stop as soon as you release the engine control bar. Release the lever to stop the engine whenever you need to leave the mower. Clutch Lever Push the clutch lever forward and hold it against the handlebar to propel the mower forward.
  • Page 93 Stop Engine Move the throttle lever to the “SLOW” position. SLOW Release the clutch lever. CLUTCH LEVER Release the brake lever. BRAKE LEVER...

  • Page 94: Maintenance

    The blade will continue to rotate for a few seconds after the engine has stopped. Disconnect the spark plug cap if the lawnmower is to be left unattended. 6. Maintenance IMPORTANT Regular, careful maintenance is essential for keeping the safety level and original performance of the machine unchanged in time. Keep all nuts, bolts and screws tight to be sure the equipment is in safe working condition.
  • Page 95 Blade Ref : G5510000000 Φ 508mm Inspection Tilt the mower to the right, so the air cleaner side is up. This will help to prevent fuel leakage and hard starting. Inspect the blade for damage, cracks and excessive rust or corrosion. A dull blade can be sharpened, but a blade that is excessively worn, bent, cracked, or otherwise damaged must be replaced.

  • Page 96: Grass Bag Cleaning And Replacement

    Grass Bag Cleaning And Replacement Cleaning Wash the bag with a garden hose, and allow it to dry completely before use; a wet bag will clog quickly. Replacement Unclip the frame edges plastic bag and unscrew the 4 screws and remove the bag frame.

  • Page 98: Engine Maintenance

    Engine Maintenance Check Engine Oil Level Check the engine oil level with the engine stopped and the mower. Remove the oil filler cap, and wipe the dipstick clean. Insert the dipstick into the oil filler neck, but do not screw it in.
  • Page 99 Air Cleaner Service NOTICE: Operating the engine without an air cleaner, or with a damaged air cleaner, will allow dirt to enter the engine, causing rapid engine wear. Roll out the screw and remove the cover. Remove the filter from the air cleaner base.. Inspect the filter and foam element, and replace it if damaged.
  • Page 100 Spark Plug Service For good performance, the spark plug must be properly gapped and free of deposits. Disconnect the spark plug cap and remove any dirt from around the spark plug area. Remove the spark plug with a spark plug wrench. Inspect the spark plug.

  • Page 101: Clutch Cable Adjustment

    NOTICE: A loose spark plug can overheat and damage the engine. Over tightening the spark plug can damage the threads in the cylinder head. The Clutch Lever Cable and Brake lever Cable Adjustment If the clutch lever were loose, you should turn the clutch cable adjustment to tighten. (please see the picture) CLUTCH CABLE ADJUSTMENT...

  • Page 102: Maintenance Schedule

    Maintenance Schedule REGULAR SERVICE Before First Every 3 Every 6 Every Every PERIOD(4) Each Month Months Months Year Years 5 Hrs 25 Hrs 50 Hrs 100 Hrs ITEM Perform at every indicated month or operating hour interval, whichever comes first. Engine oil Check Replace...

  • Page 103: Engine Will Not Start

    Trouble Shooting ENGINE WILL NOT START Possible Cause Correction Out of fuel. Refuel Bad fuel; engine stored Drain the fuel tank and 1. Check fuel. without treating or draining carburetor. Refuel with fresh gasoline, of refueled with bad gasoline. gasoline Spark plug faulty, fouled, or Replace the spark plug.

  • Page 104: The Environment Advice

    8. The Environment Advice In order to protect the environment, we recommend that the following points should be given special consideration: Always use pure unleaded petrol. Always use a funnel and/or a petrol can with a level control to avoid spillage when refilling the fuel tank.

  • Page 105: Service Department

    Our after-sales service responds to your questions concerning maintenance and repair of your product as well as spare parts. Exploded views and information on spare parts can also be found under:www.eco-repa.com GARDEO application service team will gladly answer questions concerning our products and their accessories : sav@eco-repa.com...

  • Page 106: Technical Data

    TECHNICAL DATA TECHNICAL DATA 1500 x 540x 985 Dimensions L x l x h Dry weight Cutting width Blade mm/ref 508/G5510000000 Cutting heights settings 25~75 203/279/ front /Rer wheel diameter Grass bag capacity Engine B&S 675EX Model ENGINE Air-cooled overhead valve four-stroke engine Type Cm³...
  • Page 107 The declared vibration total value has been measured in accordance with a standard test method and may be used for comparing one tool with another that the declared vibration total value may also be used in a preliminary assessment of exposure. A warning that the vibration emission during actual use of the power tool can differ from the declared total value depending on the ways in which the tool is used and of the need to identify safety measures to protect the operator that are based on an estimation of exposure in...
  • Page 110 Ne jamais laisser un enfant ou une autre personne n’ayant pas pris connaissance des instructions d’utilisation se servir de la machine. Il est possible que les réglementations locales fixent une limite d’âge minimum de l’utilisateur. Gardez la machine non utilisée hors de la portée des enfants. Cet appareil n’est pas prévu pour être utilisé...
  • Page 111 Année de production : 2016 Déclaration de conformité Nous « GARDEO » certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché...
  • Page 112 Productiejaar : 2016 EG-verklaring van overeenstemming Hierbij « GARDEO » verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids-en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen.
  • Page 113 Production year : 2016 Declaration of Conformity We “GARDEO ” hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.
  • Page 114 Belgien März 2016 Einschlägige EG-Richtlinien 2006/42/ EC – 2004/108/EC 2005/88/EC Angewandte harmonisierte Normen : GARDEO, rue de Gozée 81, EN ISO 5395-1 :2013 6110 Montigny-le-Tilleul, Belgique EN ISO 5395-2 :2013 Tél : 0032 (0) 71 29 70 70 EN ISO 14982 :2009...
