Connexion des câbles
Vous devez mettre le serveur hors tension (voir «Mise sous et hors tension du
serveur», à la page 14) avant de connecter ou de déconnecter des câbles sur le
serveur.
Pour connaître les instructions de câblage, consultez la documentation fournie avec
les périphériques en option. Il peut s'avérer plus facile d'installer les câbles avant
d'installer certaines options.
Les identificateurs de câble sont gravés sur les câbles fournis avec le serveur et les
options. Utilisez ces identificateurs pour relier les câbles aux connecteurs
appropriés.
Pour connaître l'emplacement et le fonctionnement des connecteurs d'entrée et de
sortie, voir «Boutons de commande, connecteurs, voyants et alimentation», à la
page 10.

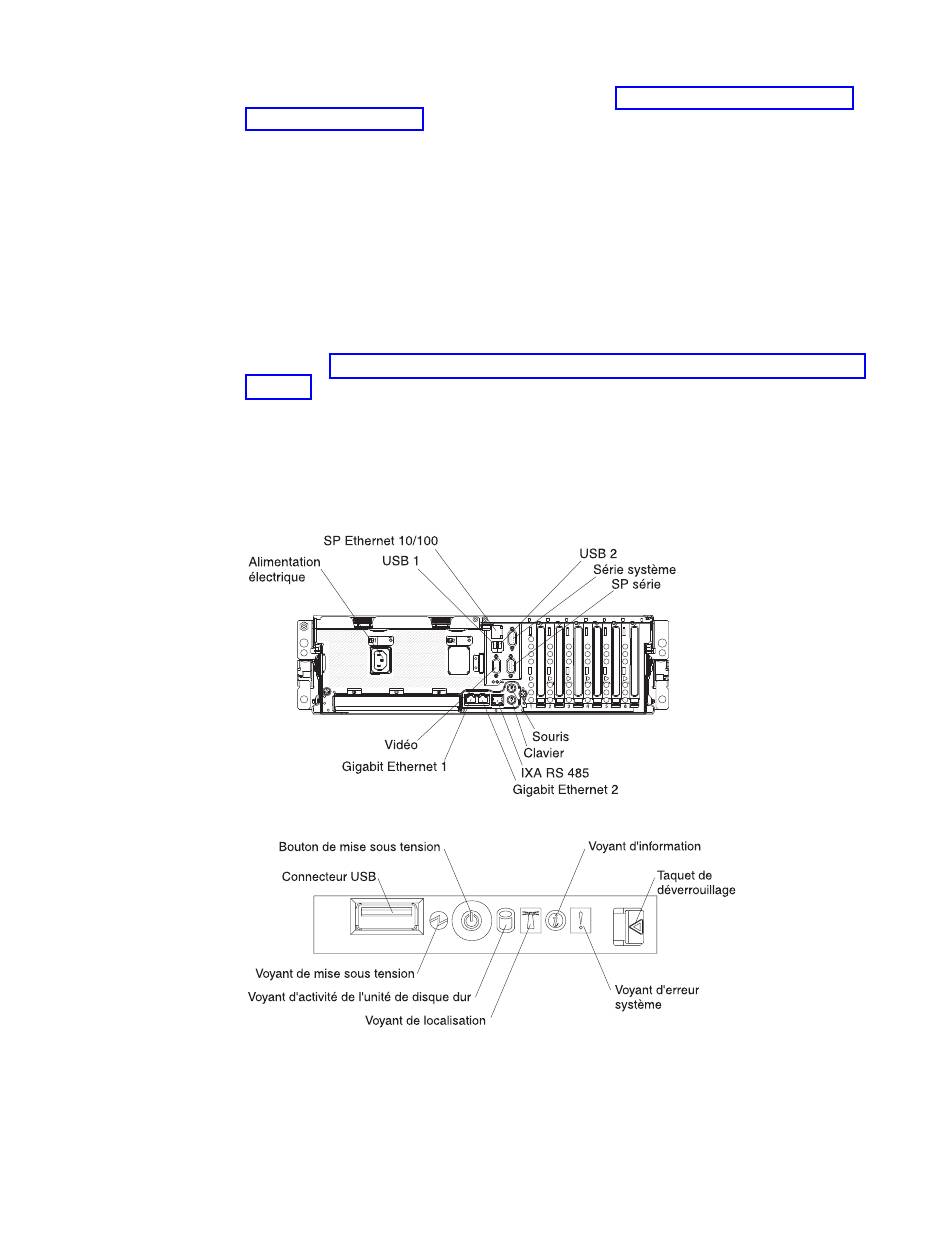

Les figures suivantes présentent l'emplacement des connecteurs d'entrée et de
sortie du serveur. Pour plus d'informations sur le câblage, consultez le document
Instructions pour l'installation en armoire fourni avec le serveur.
Vue arrière
Vue avant
