4.4 Assemblage de la balance

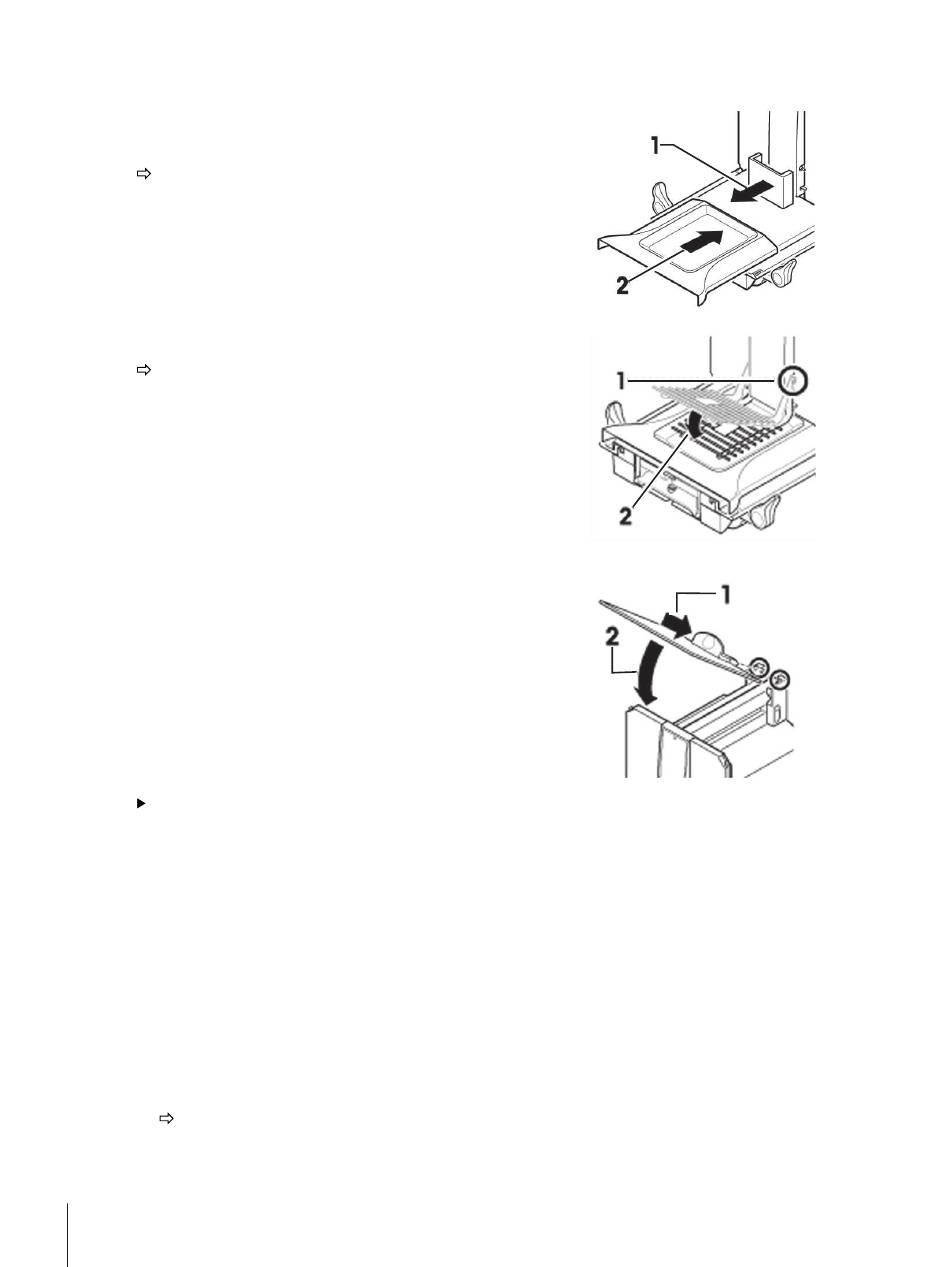

1 Retirez la sécurité de transport (1).
2 Placez le plateau collecteur (2).
Glissez celui-ci depuis l'avant au-dessus de la tôle de fond jusqu'à
la paroi de séparation.
– Placez le plateau à grille depuis l'avant.
Vérifiez que le plateau à grille (1) (2) est correctement accroché
des deux côtés.
1 Placez la porte supérieure du pare-brise (1), inclinée (angle infé
rieur à 30 degrés environ), dans le guide situé à l'arrière.
2 Basculez avec précaution la porte du pare-brise (2) vers le bas
(voir l'illustration).
Pour le montage des portes latérales du pare-brise, les poignées
(A) doivent être tournées vers l'extérieur !
1 Insérez les portes latérales du pare-brise conformément aux ins
tructions suivantes (voir l'illustration ci-dessous).
2 Placez la première porte latérale, inclinée d'environ 30°, dans les
2 ouvertures (voir l'illustration).
3 Assurez-vous qu'elle est correctement positionnée, comme dans
l'illustration.
4 Basculez la vitre latérale vers le haut contre la balance, jusqu'à ce
qu'elle s'engage avec un clic.
5 La vitre latérale doit coulisser facilement, sinon elle n'est pas cor
rectement engagée.
6 Insérez la seconde porte latérale du pare-brise.
Le déroulement est identique.
7 Glissez les portes latérales entièrement vers l'arrière.
