Raccordement électrique
7.2
Standard : interface machine /T1 – presse-étoupe MG M20x1,5
En version standard, les émetteurs, les récepteurs et les émetteurs-récepteurs (transcei-
vers) sont livrés avec une interface machine /T1. Les blocs connecteurs des dispositifs
sont alors équipés d'un presse-étoupe à travers lequel l'utilisateur peut raccorder le câble
d'alimentation de son choix aux bornes à vis du bloc connecteur. Alors que l'émetteur est
connecté uniquement à la tension d'alimentation, le récepteur et l'émetteur-récepteur
(transceiver) sont équipés des deux sorties de commutation de sécurité OSSD1 et OSSD2
à transistor ainsi que d'entrées/sorties de signaux supplémentaires.
7.2.1
Interface émetteur /T1
Le bloc connecteur abrite les bornes destinées au câble de raccordement de l'émetteur.
Après avoir desserré les 4 vis de fixation, retirez le bloc connecteur en restant dans
l'alignement. Utilisez des embouts isolés.

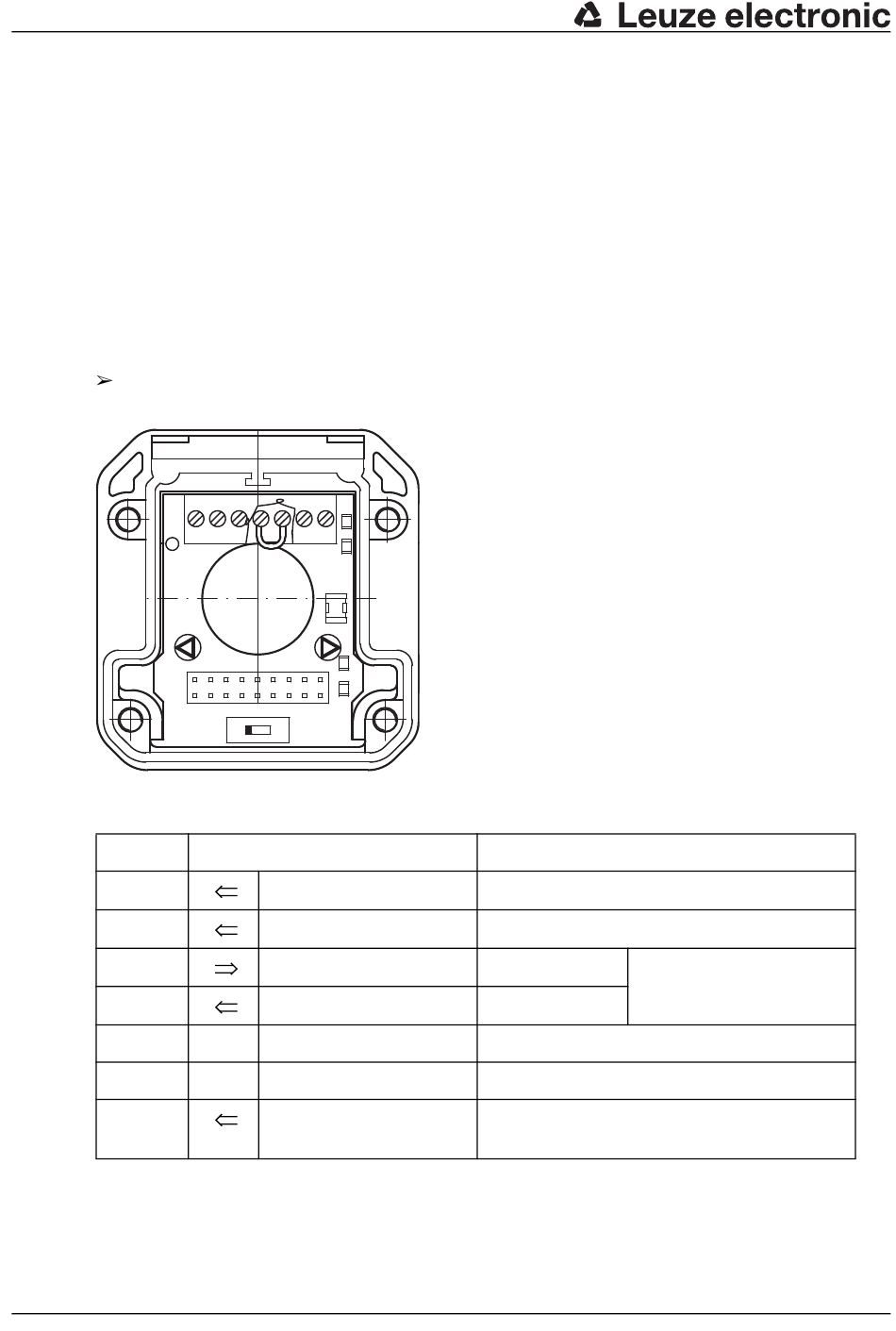

Fig. 7.2-1:
Borne
1
2
3
4
5
6
7
Table 7.2-1:
56
7
1
S2
Bloc connecteur émetteur/T1 retiré, vue intérieure/bornes
Affectation
Tension d'alimentation +24 V CC
Tension d'alimentation 0 V
Sortie test
Entrée test
Réservé
Réservé
Terre fonctionnelle,
blindage
Interface émetteur/T1 – brochage du bloc connecteur
Entrées/sorties
Pont vers 4
Pont vers 3
FE
COMPACTplus-m
Pont posé en usine
