consignes d'installation

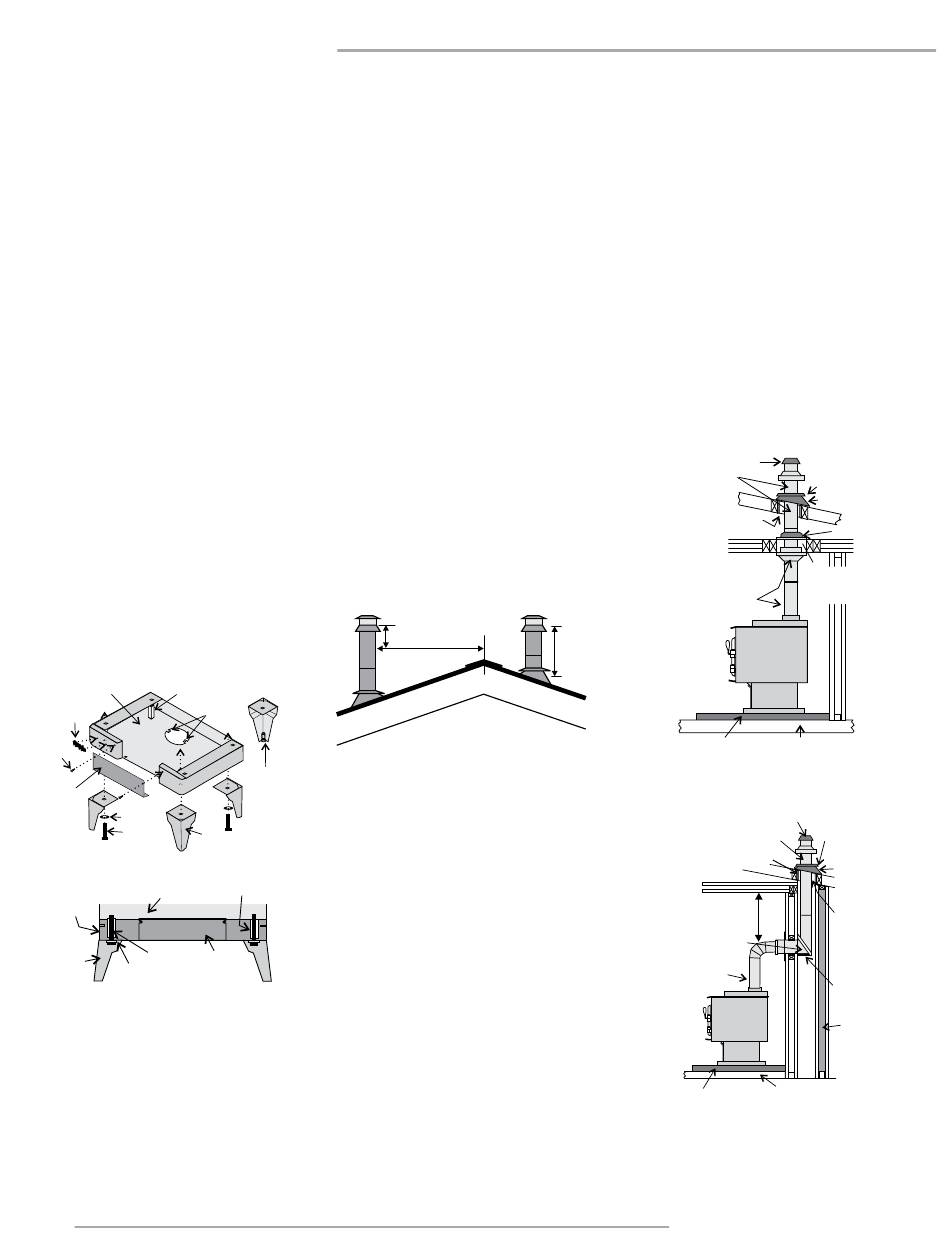

Assemblage des pattes et de
l'écran inférieur
Modèles F2405M & S2405M
Écran inférieur
Pattes (jeu de 4)
Acier - Noir peint
Fonte - Noir peint
Fonte - Plaqué Or
Les directives suivantes s'appliquent aux pattes
en acier, en fonte peinte et en fonte plaquée or.
Pour en faciliter l'installation, coucher l'appareil
sur le dos (très délicatement et sur une surface
protégée, de préférence, pour ne pas l'égratigner).
User de précaution en inclinant le poêle.
1) Dévisser les 4 boulons fixés sous la base
du socle de l'appareil et les mettre de côté.
Retirer également la plaque de couverture et
la mettre de côté.
2) Aligner l'écran thermique avec la base de
l'appareil.
3) Commencer à insérer le boulon et la rondelle
(fournis avec l'écran inférieur) sous chaque
patte sur environ le quart de sa longueur,
avec les rondelles placées sous les pattes.
S'assurer que les pattes sont correctement
alignées ave l'écran thermique puis resserrer
les boulons.
4) Relever l'appareil et le mettre de niveau en
vissant ou en dévissant les vis réglables sous
chaque patte.
Écran inférieur
Espaceur
Plaque
Languettes
du logo
Vis
Plaque
de
Rondelle
couverture
Boulon
Patte
Caisson
du poêle
Écran
inférieur
Boulon Plaque
Patte
Rondelle
couverture
5) Remettre la plaque de couverture en place.
6) Insérer le logo dans l'écran thermique au
niveau des deux trous prévus à cet effet,
comme le montre le schéma ci-dessus.
Si l'installation choisie prévoit la pose d'un conduit
pour tirer l'air comburant de l'extérieur, plier les
languettes de 90
vers l'extérieur et y fixer un
o
conduit d'au moins 4 pouces de diamètre, muni
d'une grille à la sortie, à l'aide de deux vis.
14
INSTALLATION DÉTAILLÉE
DE LA CHEMINÉE ET DU
CONNECTEUR
020-911
Remarque : Voici un ensemble de consignes
générales pour l'installation de la chemi-
née. Suivre toujours scrupuleusement
850-125
les instructions du fabricant. Voir la
850-126
section «Hauteurs de cheminée recom-
850-127
mandées pour un poêle à bois». (Tableau
1 dans la section "Installation'').
1) L'emplacement du poêle étant déjà établi,
découper un trou dans le toit et fabriquer un
encadrement. On recommande de ne couper
aucun élément de charpente du toit pour
2 ft.(0.6 m).
l'installation de la cheminée et de son caisson
Minimum
de support. S'il est nécessaire de les couper, les
renforcer pour préserver l'intégrité structurale
10 ft. (3.0 m)
de la maison.
2) Installer un coupe-feu radiant en le supportant
par le haut.
3) Insérer les sections de cheminée isolée dans
le caisson/support une fois terminé, jusqu'à
une hauteur minimale de 3 pieds (0,9 m) au-
dessus de son point de sortie du toit, ou 2
pieds (0,6 m) plus haut que tout point du toit,
mur ou bâtiment situé à moins de 10 pieds (3
m) d'elle (mesurés à l'horizontale). La cheminée
doit dépasser d'au moins 3 pieds (0,9 m) le
niveau du toit.
2 pi (0,6 m)
minimum
Remarque : Une cheminée plus haute que ce
niveau minimal aide parfois le poêle à
Boulon
mieux «respirer», en permettant de créer
de
nivellement
un meilleur tirage. L'amélioration du
tirage peut réduire certains problèmes,
tels que les difficultés d'allumage,
les retours de fumée quand la porte
est ouverte et l'encrassement de la
vitre. Il peut être suffisant, au début, de
Espaceur
faire un essai en installant la hauteur
minimale requise, puis si des problèmes
surviennent, d'ajouter des sections de
cheminée additionnelles ultérieurement.
4) Installer le solin de toit pour border la cheminée
de
et sceller le solin au toit avec des matériaux de
revêtement de toiture. Visser ou clouer le solin
au toit.
5) Placer le collet de solin sur le solin, en scellant
les joints avec un mastic de silicone.
6) Fixer le capuchon pare-pluie avec un pare-
étincelles (si exigé) au sommet de la cheminée.
7) Pour une efficacité optimale, en cas d'installation
du conduit de cheminée dans une cheminée
de maçonnerie, déterminer les dimensions en
conséquence (ex. une cheminée de 6 po (152
mm) de diamètre a une superficie transversale
de 28,28 po
Ridge
3 ft.(0.9 m)
Minimum
Faîte
3 pi (0,9 m)
10 pi (3 m)
minimum
).
2
8) Pour terminer l'installation de la cheminée,
fixer le raccordement de cheminée à double
paroi au support de cheminée, à partir de la
buse de sortie du poêle.
9) En cas d'utilisation d'un connecteur horizontal,
le raccordement de cheminée doit être le plus
haut possible tout en respectant une distance
minimale de 18 po (457 mm) entre le connec-
teur horizontal et le plafond.
10) REMARQUE : Les installations résiden-
tielles à dégagement réduit et les installa-
tions dans une alcôve exigent un raccor-
dement homologué à double paroi entre
la buse de sortie du poêle et le plafond.
Les schémas ci-dessous illustrent une façon
d'installer le poêle en traversant un plafond (stand-
ard) ou avec un connecteur horizontal. Consulter
un détaillant ou un installateur pour de l'information
sur les autres options possibles.
Capuchon de
pluie
Sections
Collet de solin
de cheminée
Solin de toiture
Coupe-feu radiant
de toit (si requis)
Espace d'air minimum
conformément
Raccordement
à l'homologation
de cheminée
de la cheminée
Protecteur de plancher
Plancher existant
non combustible
(combustible)
Installation standard à travers le plafond
Capuchon de pluie
Sections de
Collet de solin
cheminée
Coupe-feu radiant
de toit (si requis)
18 po min.*
*
avec conduit mural
à simple paroi
Té isolé
Raccordement
de cheminée
Protecteur de plancher
Plancher existant
non combustible
(combustible)
Installation horizontale
du connecteur de cheminée
Poêles à bois Regency F2405/S2405
Coupe-feu radiant
d'entretoit
Solin de toit
Espace d'air minimum
conformément à
l'homologation de la
cheminée
Support mural
Châssis
(en option)
