AIR DE LA PIÈCE -
IMPORTANT
Pour une installation utilisant l'air de la pièce comme
air de combustion, retirer la plaque d'obturation
du socle, et/ou de la base en cas d'utilisation d'un
écran thermique.
Les installations dans une maison mobile néces-
sitent l'utilisation de l'air extérieur.

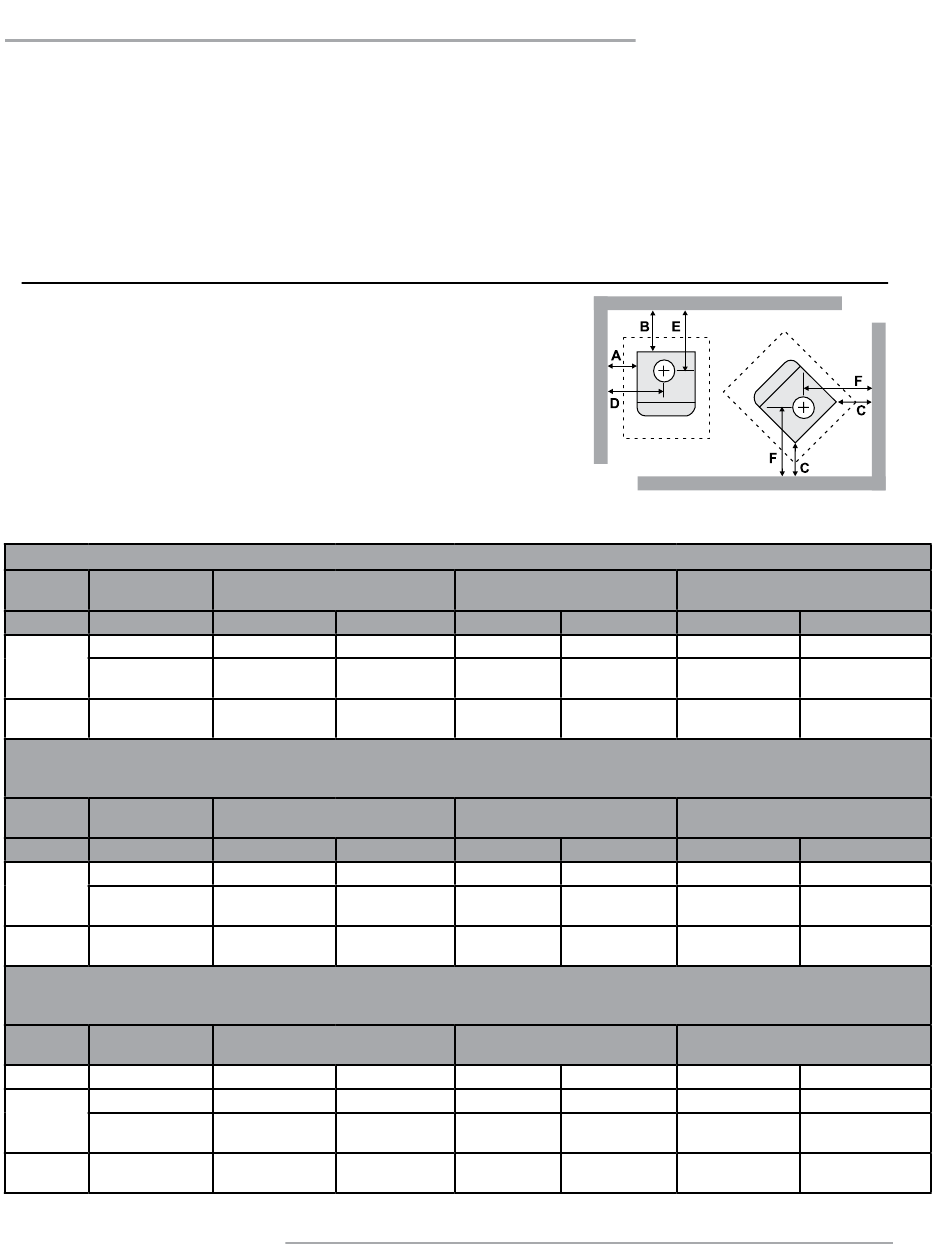

DÉGAGEMENTS MINIMAUX
AUX MATÉRIAUX COMBUSTIBLES
Veuillez lire attentivement la section suivante pour connaître les dégagements à respecter selon
que l'appareil est muni d'un déflecteur arrière ou d'un diffuseur Airmate.
Les distances de dégagement «À partir du poêle» sont mesurées depuis la plaque du dessus du
poêle jusqu'à un mur latéral ou à un coin, et de l'écran thermique arrière (du poêle) au mur arrière.
Les dégagements peuvent seulement être réduits conformément aux méthodes approuvées
par une autorité régulatrice compétentes.
REMARQUE : À noter que les codes et règlements locaux peuvent se substituer aux dégagements indiqués dans le présent manuel.
Consultez votre inspecteur local.
Installation résidentielle - Évacuation de type «C» (paroi simple)
Modèle de
poêle
F2405M avec Airmate
Moyen
avec déflecteur
d'arrière
S2405M Dessus réhaussé
Moyen
Installation résidentielle à dégagement réduit (à installer avec les pièces d'évacuation requises)
Pour une installation résidentielle avec dégagement réduit, un conduit de raccordement à double paroi est requis entre la buse de sortie du poêle et le
niveau du plafond.
Modèle de
poêle
F2405M avec Airmate
Moyen
avec déflecteur
arrière
S2405M Dessus réhaussé
Moyen
Dégagement réduit pour maison mobile (à installer avec les pièces d'évacuation requises)
Le conduit d'évacuation de type ''C'' à simple paroi n'est pas approuvé pour être installé dans une maison mobile (voir les instructions pour une installa-
tion dans une maison mobile)
Modèle de
poêle
F2405M avec Airmate
Moyen
avec déflecteur
arrière
S2405M Dessus réhaussé
Moyen
Poêles à bois Regency F2405/S2405
Sur les appareils montés sur socle, on trouve 2
emplacements où l'appareil peut être relié à l'air
extérieur. En cas d'utilisation de l'emplacement au
bas du socle, ne pas retirer la plaque d'obturation à
l'arrière du socle. Ne retirer la plaque d'obturation ar-
rière que si l'air extérieur est apporté depuis l'arrière.
Pour les appareils sur pattes, la prise d'air exté-
rieure ne peut être installée qu'à la base de l'écran
thermique.
À partir du poêle
A B
16 po (406 mm) 11 po (279 mm)
18 po (457 mm) 12 po (304 mm)
16 po (406 mm) 11po (279 mm)
À partir du poêle
A B
15 po (381 mm) 5,5 po (139 mm)
15 po (381 mm) 6,5 po (165 mm)
15 po (381 mm) 5,5 po (139 mm)
À partir du poêle
A B
15 po (381 mm) 5,5 po (139 mm)
15 po (381 mm) 6,5 po (165 mm)
15 po (381 mm) 5,5 po (139 mm)
consignes d'installation
Remarque : Une fois la plaque d'obturation re-
À partir du coin
C D
6 po (152 mm) 28 po (710 mm)
6,5 po (165 30 po (762 mm)
mm)
6 po (152 mm) 28 po (710 mm)
À partir du coin
C D
4 po (101 mm) 27 po (685 mm)
6 po (152 mm) 27 po (685 mm)
4 po (101 mm) 27 po (685 mm)
À partir du coin
C D
4 po (101 mm) 27 po (685 mm)
6 po (152 mm) 27 po (685 mm)
4 po (101 mm) 27 po (685 mm)
tirée, il reste deux languettes. Les plier
vers l'extérieur pour faciliter l'installation
du kit d'air extérieur.
À partir de l'axe central
de la cheminée
E
17,5 po (444 mm) 17,5 po (444 mm)
18,5 po (469 mm) 19,5 po (495 mm)
17,5 po (444 mm) 19 po (483 mm)
À partir de l'axe central
de la cheminée
E
12 po (304 mm) 15,5 po (393 mm)
13 po (330 mm) 17,5 po (444 mm)
12 po (304 mm) 17 po (432 mm)
À partir de l'axe central
de la cheminée
E
12 po (304 mm) 15,5 po (393 mm)
13 po (330 mm) 17,5 po (444 mm)
12 po (304 mm) 17 po (432 mm)
F
F
F
