Roue D'animation; Frost; Frost Intense Optionnel; Prisme Tournant - Harman Martin MAC Ultra Performance Guide De L'utilisateur

Roue d'animation

Le MAC Ultra Performance est fourni avec la
roue d'animation "Worms That Turn" installée.
Cette roue peut être utilisée pour ajouter un
effet dynamique aux projections de gobos.
Lorsque cette roue est engagée, jouez sur la
mise au point pour obtenir l'effet le plus
réaliste.

Frost

L'appareil dispose d'un filtre de frost qui peut
être partiellement ou complètement engagé
dans le faisceau pour donner un effet wash ou
adoucir les contours des gobos.
Notez que le frost affecte la position de lentille
de zoom dans les ouvertures les plus serrées.
Au delà de 12° d'ouverture, le frost n'affecte
plus le zoom.

Frost intense optionnel

Un filtre de frost intense peut être installé à la place du prisme. Ce filtre dont l'effet est très intense n'est pas
conçu pour être utilisé avec des gobos. Il permet surtout de flouter les effets de découpe et d'obtenir un
'vrai' effet wash.
Son installation dure typiquement moins de 2 minutes. Cette procédure est couverte dans le Manuel
d'installation et de sécurité fourni avec l'appareil et disponible en téléchargement sur le site
www.martin.com.

Prisme tournant

Le MAC Ultra Performance dispose d'un prisme tournant à 4 facettes qui peut être inséré dans le faisceau
avec un angle spécifique ou mis en rotation continue à vitesse et direction programmables pour diviser le
faisceau.
Notez que la mise en œuvre du prisme réduit légèrement l'amplitude de zoom aux valeurs les plus serrées.

Iris

Le diamètre de l'iris est contrôlable pour réduire de façon continue le diamètre du faisceau. Des effets
d'ouverture ou de fermeture à vitesse réglable sont également possibles.
Module de découpe
Le module de découpe du MAC Ultra Performance dispose de 4 couteaux individuellement programmables
en position et en inclinaison, jusqu'à +/- 30° sur toute leur trajectoire jusqu'à fermeture complète (0-100%).
L'ensemble peut être incliné de +/- 83°.
Les couteaux ont un contrôle d'inclinaison indépendant de leur position dans le faisceau. Le réglage de ces
paramètres donne une grande souplesse dans le modelage de la forme du faisceau avec 3 ou 4 couteaux,
quelle que soit la taille. Il est possible d'incliner les couteaux avant de les rentrer dans le faisceau -
fonctionnalité unique qui ajoute encore plus de créativité.

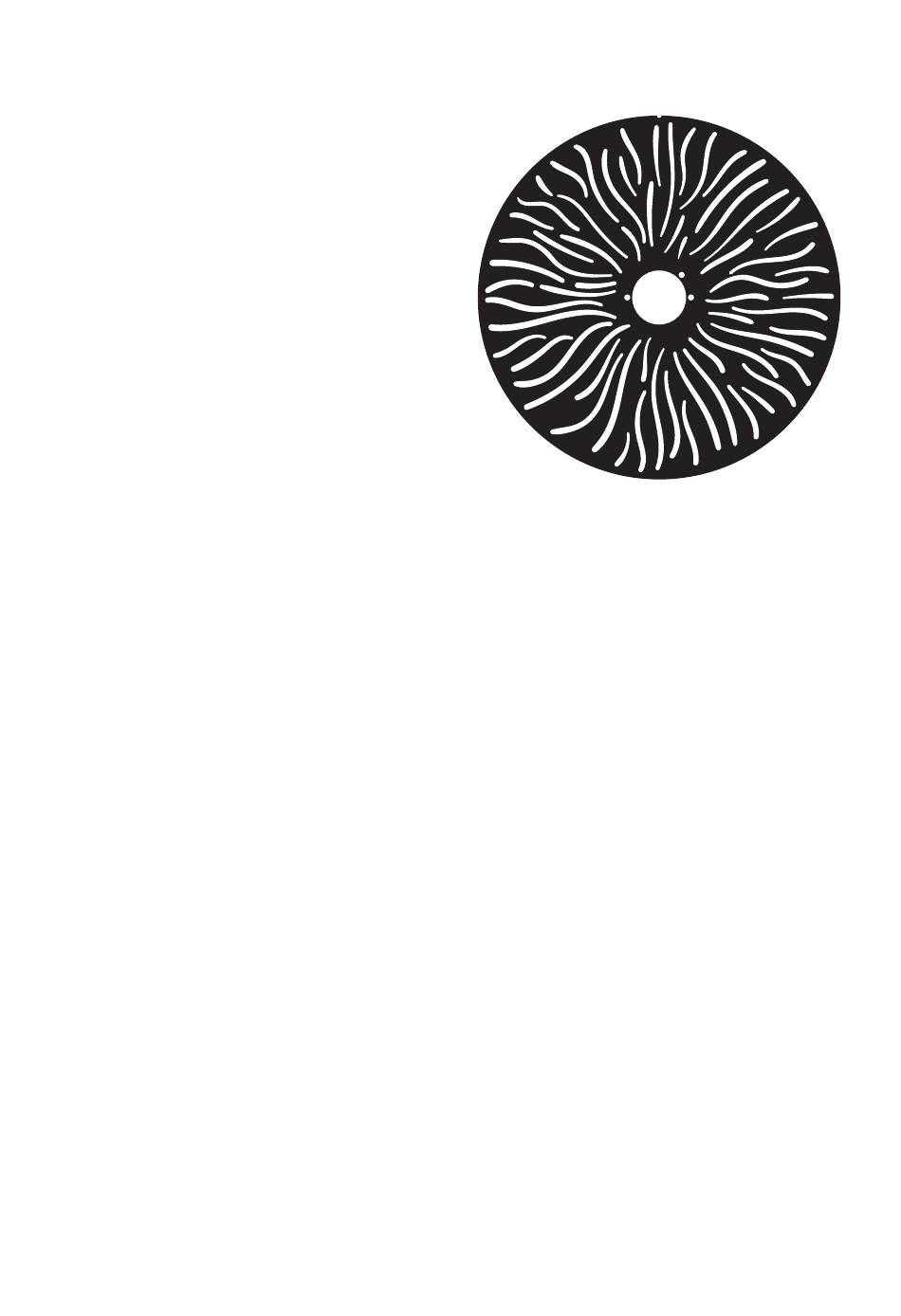

Figure 4 : Roue d'animation "Worms That Turn"
Effets 9
