4.5 Abbauen des
selbstschließenden
Türmechanismus
Der Kaminofen wird mit einem anmontierten selbstschließenden
Türmechanismus geliefert. Der Türmechanismus kann je nach
Bedarf abgebaut werden.

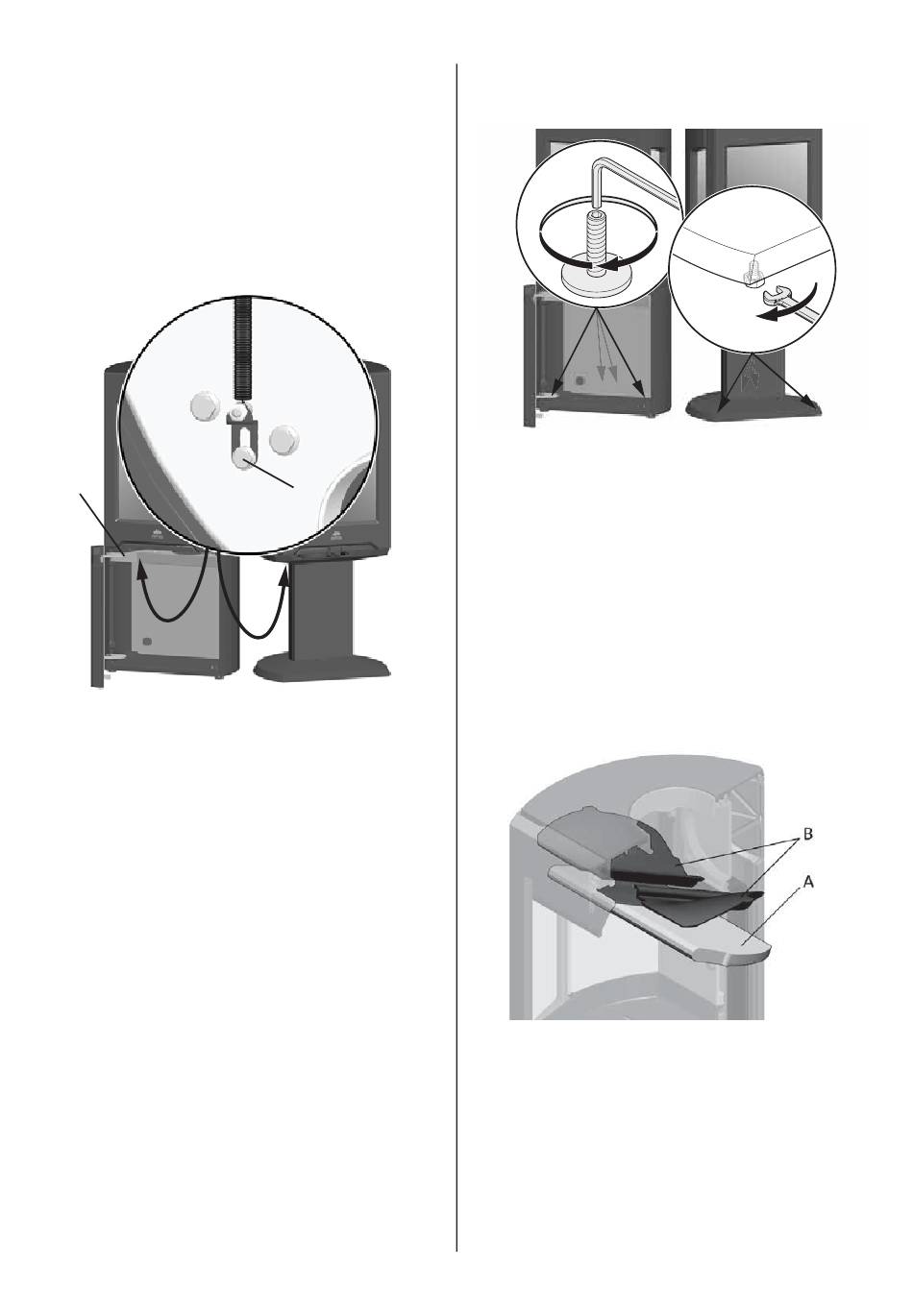

Abb. 4
A
Für Jøtul F 164 AT / F 165 AT:
1. Entfernen Sie die Hitzeschutzplatte (Abb. 4 A).
2. Lösen Sie zuerst die Schraube (Abb. 4 B).
3. Um den Türmechanismus strämmer oder locker zu machen,
müssen Sie die kleine Halterung entlang der Aussparung
justieren.
4. Ziehen Sie jetzt wieder die Schraube an.
5. Befestigen Sie die Hitzeschutzplatte .
Für Jøtul F 166 AT / F 167 AT:
1. Lösen Sie zuerst die Schraube (Abb. 4 B).
2. Um den Türmechanismus strämmer oder locker zu machen,
müssen Sie die kleine Halterung entlang der Aussparung
justieren.
3. Ziehen Sie jetzt wieder die Schraube an.
B
4.6 Ausrichten der Kamin
Abb. 5
NB: Wenn eine Vorlegeplatte aus Glas verwendet wird, heben
Sie den Sockel 6 mm vom Boden mittels den Schellschrauben.
Danach kann die Glasplatte unter den Sockel geschoben
werden.
4.7 Montage des Abzugsrohrs bei
rückseitigem Auslass
Der Ofen wird werkseitig so montiert, das der Rauchabzug
oben ist.
Für einen rückseitigen Auslass gehen Sie folgendermaßen
vor:
Abb. 6
1. Heben Sie das Leitblech vorsichtig an (Abb. 6 A).
2. Die eine seitliche Brennerplatte herausnehmen, indem
diese leicht angehoben und dann herausgehoben wird.
(Vorsicht beim Gebrauch von Werkzeugen. Die Vermiculit-
Platte kann durch unsachgemäße Behandlung beschädigt
werden).
3. Entfernen Sie das Leitblech.
4. Die andere seitliche Brennerplatte herausnehmen.
5. Entfernen Sie die Auslassleitbleche (Abb. 6 B)
