ProMinent Sigma X Manuel D'utilisation page 31

P_SI_0023

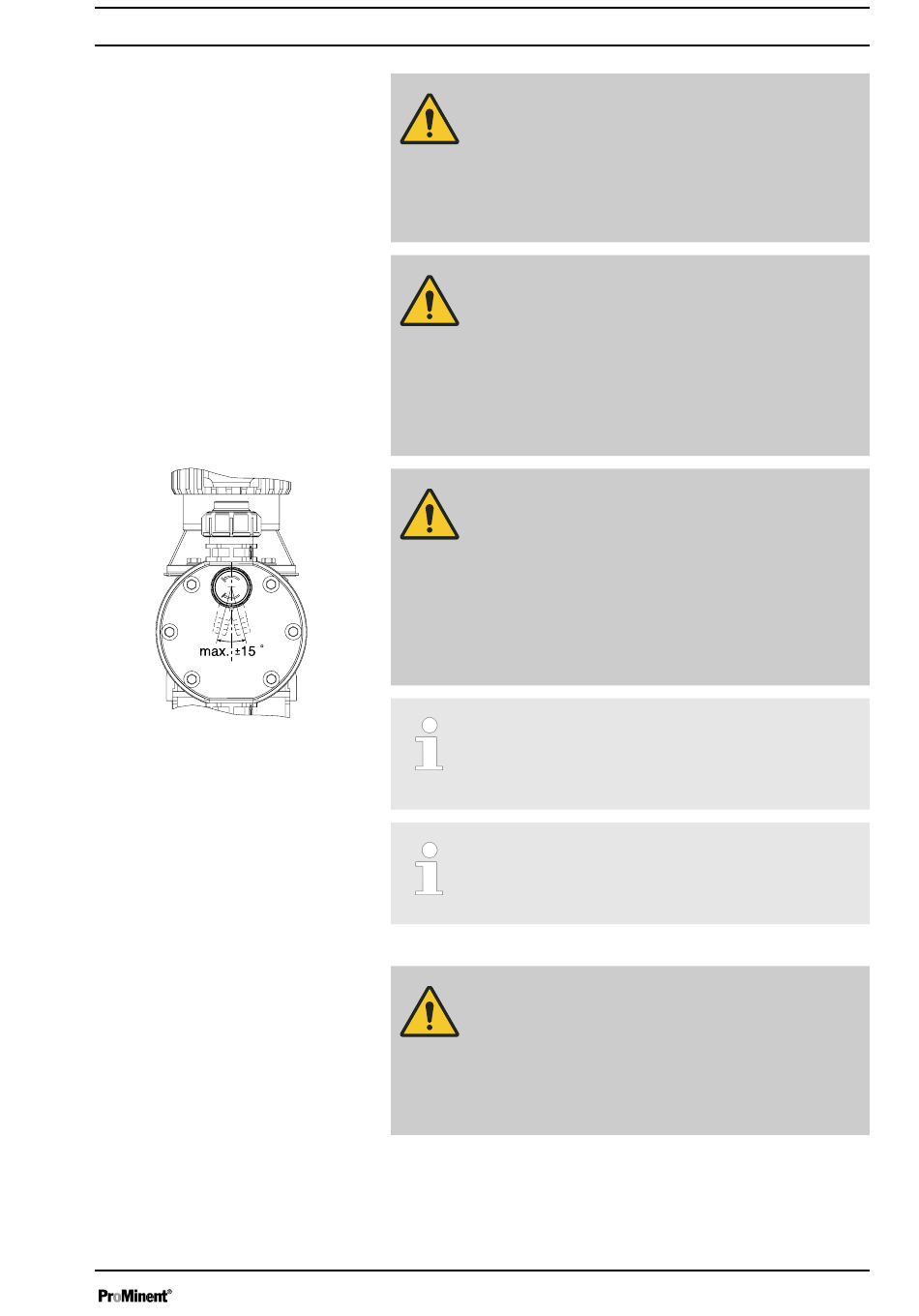

Fig. 20 : Sens admissible de la soupape
de décharge
Capteur de rupture de membrane
ATTENTION
Risque de fissures
Si le module de dosage est en PVT, il existe des risques
de fissures de ce dernier si une conduite de trop-plein
métallique est raccordée à la soupape de décharge.
– Ne raccordez pas une conduite de trop-plein en
métal à la soupape de décharge.
ATTENTION
Risque de défaillance de la soupape de décharge inté‐
grée
La fiabilité de la soupape de décharge intégrée n'est
plus garantie si le fluide de dosage présente une visco‐
sité supérieure à 200 mPa s.
– La soupape de décharge intégrée ne doit être uti‐
lisée qu'avec des fluides de dosage de viscosité
inférieure ou égale à 200 mPa s.
ATTENTION
Risque de défauts d'étanchéité
Du fluide de dosage accumulé dans la conduite de trop-
plein raccordée à la soupape de décharge ou à la vanne
de sécurité risque d'attaquer la conduite ou de provo‐
quer un défaut d'étanchéité.
– C'est pourquoi la conduite de trop-plein doit être
posée systématiquement en position descendante
et la douille doit toujours être orientée vers le bas -
voir .
Si la conduite de trop-plein mène à la conduite d'aspira‐
tion, la fonction de purge est bloquée.
La conduite de trop-plein doit donc ramener le fluide au
réservoir.
Lorsque la soupape de décharge intégrée est utilisée
près de sa pression d'ouverture, il est possible qu'une
décharge minimale soit assurée dans la conduite de
trop-plein.
ATTENTION
Risque de rupture de membrane sans signalisation
Si la pompe a été commandée avec un capteur élec‐
trique de rupture de membrane, ce dernier doit encore
être installé.
– Visser le capteur de rupture de membrane fourni
dans le module de dosage.
Installation
31
