Montage
1
f
f
f
3
P_MOZ_0017_SW

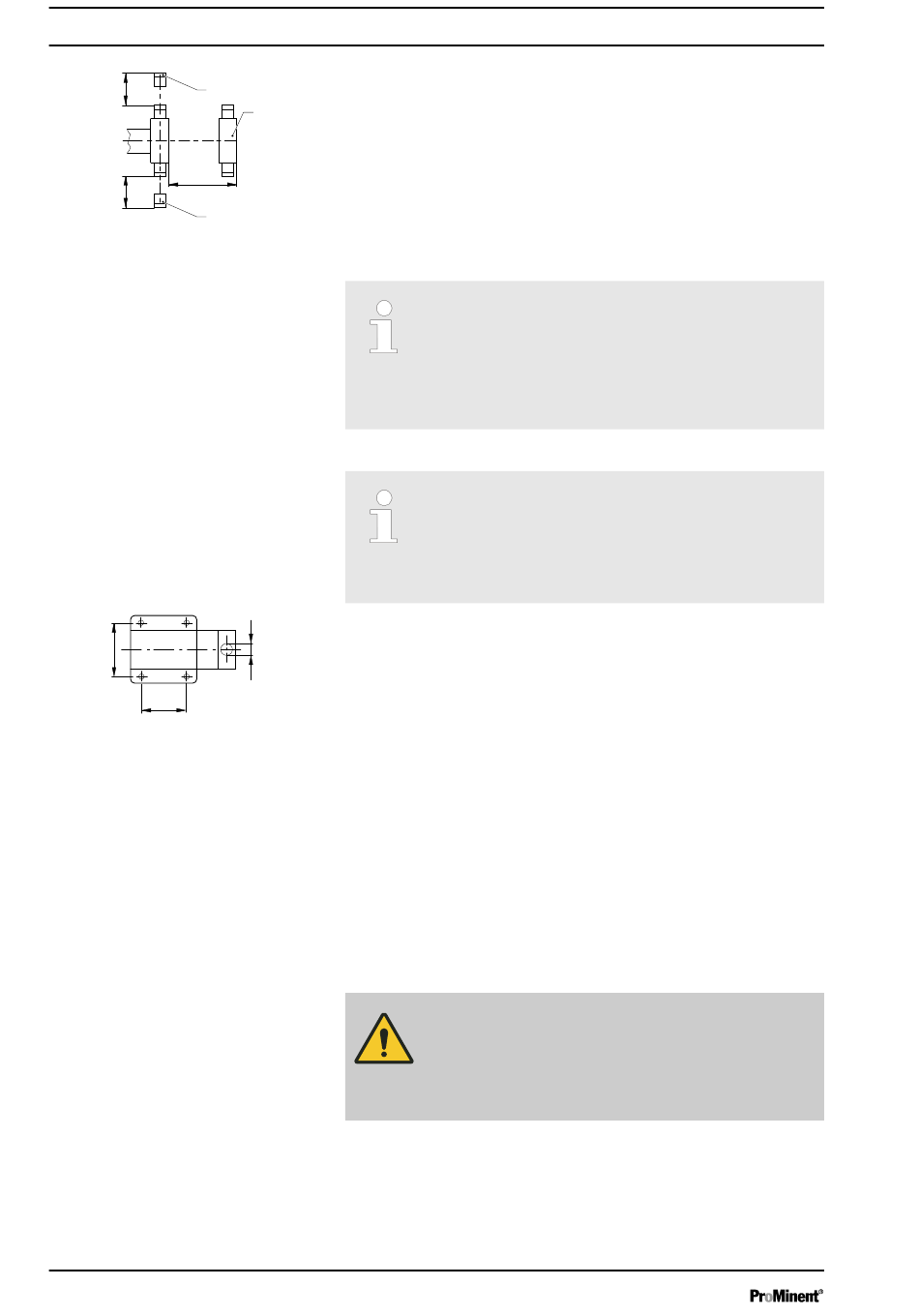

Fig. 14
Sens du module de dosage
Fixation
m
m
P_MOZ_0015_SW
Fig. 15
26
1 Clapet de refoulement
2 Tête doseuse
2
3 Clapet d'aspiration
Veiller à ce qu'un espace suffisant (f) soit disponible à proximité de la tête
doseuse et des clapets de refoulement et d'aspiration, afin que les travaux
de réparation puissent être réalisés aisément au niveau de ces pièces.
Tenir compte des dimensions (m) des orifices de fixation figurant sur les
dessins cotés ou les fiches techniques.
DN
Fixer le pied de la pompe sur le support au moyen de vis appropriées.
Montage de la commande utilisateur IHM
Si l'appareil est commandé avec un support mural, l'IHM peut être fixée au
mur.
Installer l'IHM à proximité immédiate de la pompe. Si ce n'est pas prévu,
installer à cet endroit une possibilité de coupure du secteur, voir chap.
« Installation électrique ». Veiller à assurer une bonne ergonomie.
Tenir compte à cet égard des longueurs de câble disponibles.
Éviter les risques de trébuchement.
Pour les dimensions de l'IHM et des trous de fixation, voir le dessin coté
correspondant.
Débit de dosage insuffisant
Si les clapets du module de dosage ne sont pas bien
positionnés, ils ne peuvent pas se fermer convenable‐
ment.
Le clapet de refoulement doit être bien positionné
–
vers le haut.
Débit de dosage insuffisant
Les vibrations peuvent endommager les clapets du
module de dosage.
Fixez la pompe doseuse de manière à ne générer
–
aucune vibration.
ATTENTION
Attention aux dysfonctionnements
– Ne pas installer l'IHM et le câble à proximité d'appa‐
reils et de conduites qui émettent de fortes perturba‐
tions électriques.
