5.2 Unité de refoulement
5.3 Soupape de purge et soupape de décharge intégrée
Vanne de purge
Dans le cas du profil de dosage optimisé pour l'aspiration, la course d'as‐
piration est allongée au maximum pour permettre un dosage précis et
sans problème des fluides visqueux et dégazants. Ce réglage est aussi
adapté pour minimiser la valeur NPSH.
t
P_SI_0104_SW
La membrane (2) isole hermétiquement le volume de pompage de la tête
doseuse (4) par rapport à l'extérieur. Dès que la membrane (2) se déplace
dans la tête doseuse (4), le clapet d'aspiration (1) se ferme et la solution
de dosage s'écoule hors de la tête doseuse par le clapet de refoulement
(3). Lorsque la membrane (2) se déplace dans la direction inverse, le
clapet de refoulement (3) se ferme sous l'effet de la dépression dans la
tête doseuse et du fluide de dosage frais s'écoule dans la tête doseuse au
travers du clapet d'aspiration (1). Un cycle ou temps de travail est alors
achevé.
3
4

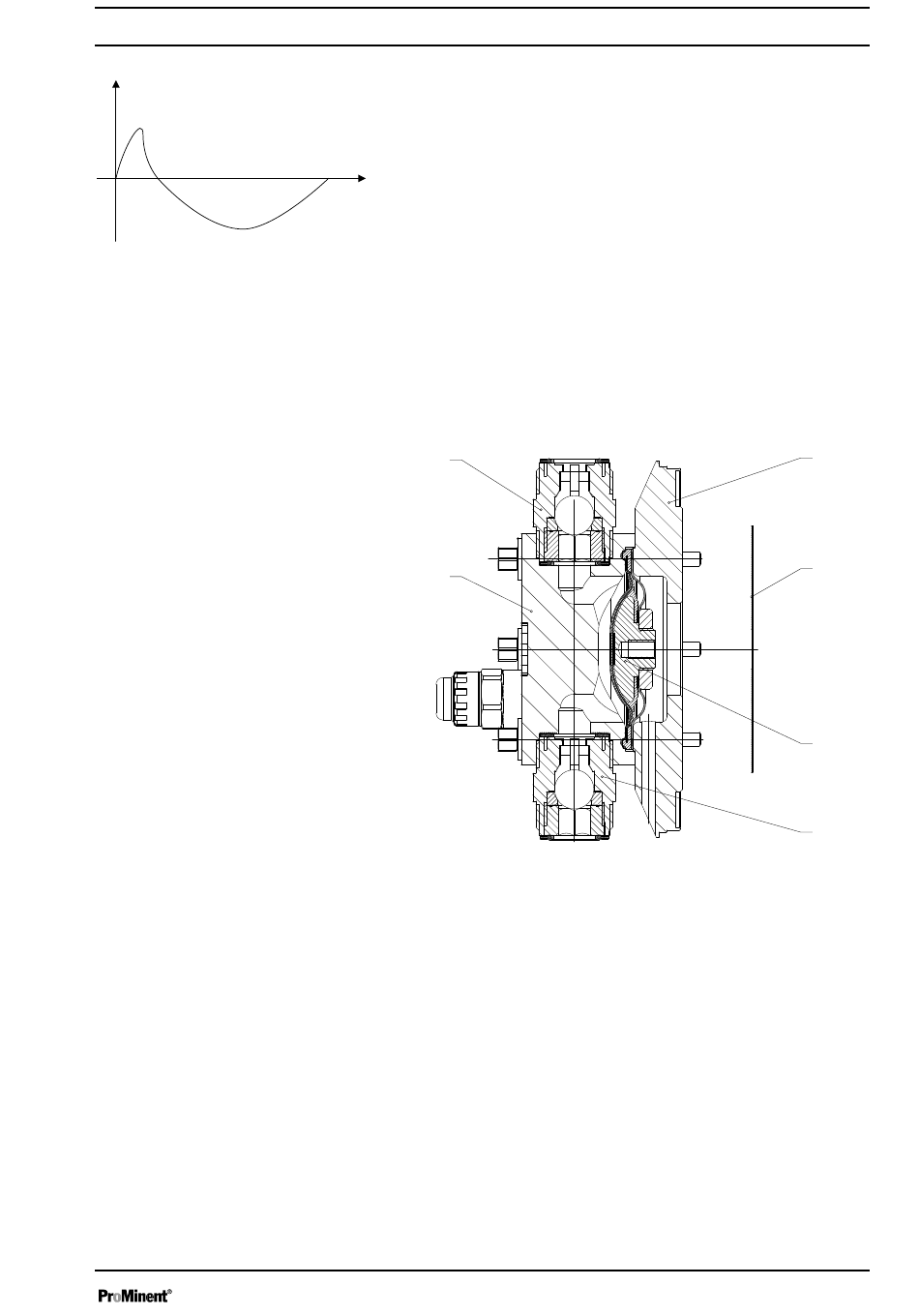

Fig. 9 : Vue en coupe de l'unité de refoulement
1 Clapet d'aspiration
2 Membrane
3 Clapet de refoulement
4 Tête doseuse
5 Disque de tête
13 Membrane de sécurité
Une rotation du bouton de réglage (3) de la vanne de purge sur "open"
permet de l'ouvrir et le module de dosage peut alors être purgé. Elle peut
aussi être utilisée comme aide à l'aspiration en cas d'aspiration avec une
contre-pression. Le fluide de dosage s'écoule au travers du raccord de
tuyau (5), par exemple dans un réservoir.
Description du fonctionnement
5
13
2
1
