4 Montaggio
4.3

Trasporto del prodotto

Avvertenza!
Pericolo di lesioni a causa del solleva-
mento di pesi elevati!
Il sollevamento di pesi eccessivi può causare
lesioni, ad esempio alla colonna vertebrale.
▶
Sollevare il prodotto da VWL 35/5 a
VWL 75/5 con l'aiuto di almeno due
persone.
▶
Sollevare il prodotto VWL 105/5 e
VWL 125/5 con l'aiuto di almeno quattro
persone.
▶
Tener conto del peso del prodotto ripor-
tato nei dati tecnici.
Precauzione!
Rischio di danni materiali a causa di un
trasporto improprio!
Il prodotto non deve essere mai inclinato di
oltre 45°. Nel successivo funzionamento pos-
sono aversi altrimenti anomalie nel circuito
del refrigerante.
▶
Durante il trasporto non inclinare mai il
prodotto di oltre 45°.
1. Controllare il percorso fino al luogo di installazione.
Eliminare tutti gli ostacoli.
Condizione: Prodotto da VWL 35/5 a VWL 75/5, trasporto del prodotto
▶
Utilizzare i due cappi per il trasporto avvitati sulla base
del prodotto.
▶
Portare il prodotto nel luogo di installazione definitivo
facendosi aiutare da due persone.
▶
Rimuovere i cappi per il trasporto.
Condizione: Prodotto da VWL 35/5 a VWL 75/5, trasporto del prodotto
▶
Utilizzare un carrello idoneo. Proteggere da eventuali
danni le parti di rivestimento.
▶
Portare il prodotto nel luogo di installazione definitivo.
▶
Rimuovere i cappi per il trasporto.
Condizione: Prodotto VWL 105/5 e VWL 125/5, trasporto del prodotto
▶
Utilizzare i quattro cappi per il trasporto avvitati sulla
base del prodotto.
▶
Portare il prodotto nel luogo di installazione definitivo
facendosi aiutare da quattro persone.
▶
Rimuovere i cappi per il trasporto.
Condizione: Prodotto VWL 105/5 e VWL 125/5, trasporto del prodotto
▶
Utilizzare un carrello idoneo. Proteggere da eventuali
danni le parti di rivestimento.
▶
Portare il prodotto nel luogo di installazione definitivo.
▶
Rimuovere i cappi per il trasporto.
152

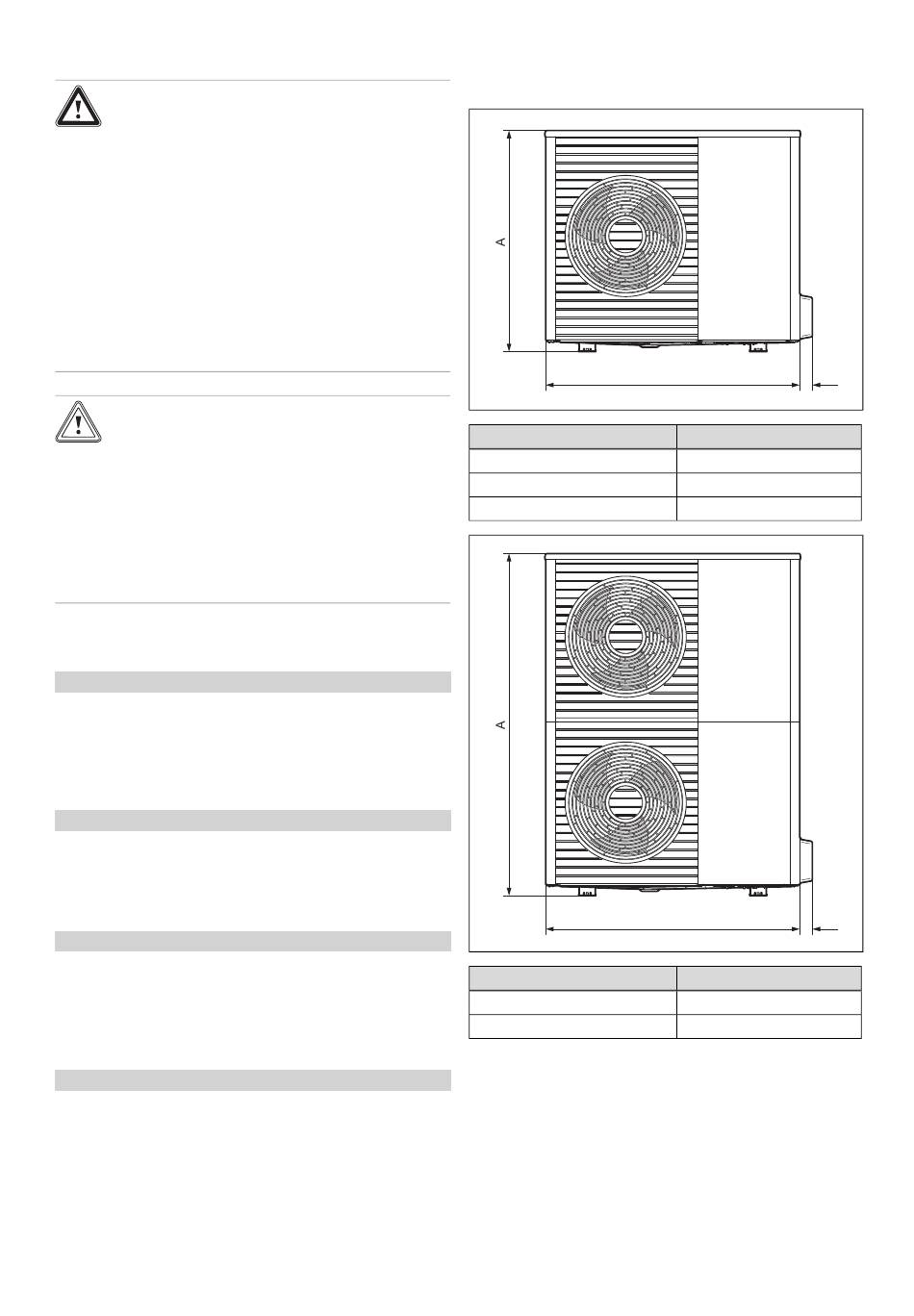

4.4

Dimensioni

4.4.1

Vista frontale

Prodotto
VWL 35/5 ...
VWL 55/5 ...
VWL 75/5 ...
Prodotto
VWL 105/5 ...
VWL 125/5 ...
Istruzioni per l'installazione e la manutenzione aroTHERM 0020243714_03
1100 55
A
765
765
965
1100 55
A
1565
1565
