Sommaire des Matières pour ViewSonic PJD6220

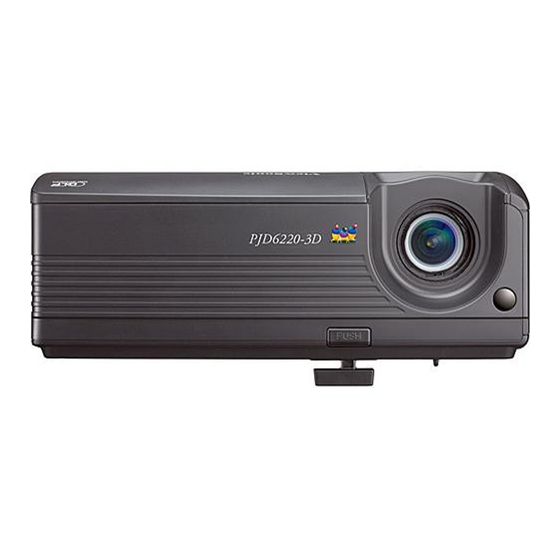

- Page 1 ViewSonic ® PJD6220/PJD6230/PJD6240 - User Guide DLP Projector - Guide de l’utilisateur - Bedienungsanleitung - Guía del usuario - Guida dell’utente - Guia do usuário - Användarhandbok - Käyttöopas - Руководство пользователя - 使用手冊 (繁體) - 使用手冊 (簡體) Numéro de modèle: VS11949...
- Page 2 La marque indiquée sur la droite désigne la conformité avec la Directive sur les Equipements Electriques et Electroniques 2002/96/EC (WEEE). La marque indique l’exigence de NE PAS se débarrasser de l’équipement comme un déchet non-répertorié et d’utiliser les systèmes de retour et récolte sleon les réglementations locales. ViewSonic PJD6220/PJD6230/PJD6240...
- Page 3 électrique est endommagée, si un produit liquide s’est répandu ou que des objets sont tombés dans l’unité, si l’unité a été exposée à la pluie ou l’humidité ou si l’unité ne fonctionne pas normalement ou est tombée. ViewSonic PJD6220/PJD6230/PJD6240...
- Page 4 3. Le plomb dans les soudures de type haute température (du genre alliages de plomb contenant 85% de plomb). 4. Le plomb comme élément d’alliage dans l’acier contenant jusqu’à 0,35% de plomb, l’aluminium contenant jusqu’à 0,4% de plomb et comme alliage du cuivre contenant jusqu’à 4% de plomb. ViewSonic PJD6220/PJD6230/PJD6240...
- Page 5 Aucune partie de ce document ne peut être copiée, reproduite ni transmise de quelle manière que ce soit et quel qu’en soit le motif, sans l’autorisation écrite préalable de ViewSonic Corporation. Enregistrement du Produit Pour satisfaire tous vos besoins futurs et pour recevoir des informations supplémentaires sur le produit dès qu’elles deviennent disponibles, veuillez faire enregistrer votre produit sur Internet via:...
- Page 6 à cette prise. N’ignorez pas le but de sécurité de ce type de prises. Il est fortement recommandé d’utiliser un appareil source vidéo équipé également avec une prise secteur mise à la terre pour éviter des interférences du signal dues aux fluctuations de la tension. ViewSonic PJD6220/PJD6230/PJD6240...
-
Page 7: Table Des Matières
Nettoyage de l'objectiff ....................30 Nettoyage du boîtier du projecteur ................30 Remplacement de la lampe ..................31 Spécifications ................33 Appendice ..................34 Messages des indicateurs DEL .................34 Commande et configuration RS-232 .................35 Modes de compatibilité ..................... 40 Depannage ........................41 ViewSonic PJD6220/PJD6230/PJD6240... -
Page 8: Introduction
Compatibilité avec NTSC, PAL, SECAM et HDTV Connecteur D-Sub 15-broches pour la connectivité de vidéo analogique Affichage à l'écran convivial et multilingue Correction électronique de la distorsion avancée Fonction réseau pour la gestion à distance Sous-titrage inclus * signifie compressé. ViewSonic PJD6220/PJD6230/PJD6240... -
Page 9: Contenu De L'emballage
Conservez le carton de livraison d'origine et le matériel d'emballage, ils peuvent s'avérer utiles si vous devez envoyer votre appareil. Pour une protection maximum, remballez votre appareil comme il était emballé à l'origine. Les accessoires et les composants peuvent changer suivant les revendeurs et les régions. ViewSonic PJD6220/PJD6230/PJD6240... -
Page 10: Vue D'ensemble Du Projecteur
Connecteur d'alimentation CA Bouton élévateur Haut-parleur Courroie pour le capuchon de l'objectif Panneau de contrôle Objectif de projection Bague de zoom Capteur infrarouge avant de contrôle à distance Bague de mise au point Trous de ventilation Couvercle de la lampe ViewSonic PJD6220/PJD6230/PJD6240... - Page 11 Vue de dessous Pied élévateur Montage au plafond (M4 x L7,5mm) Pied de réglage de l'inclinaison Ce projecteur peut être utilisé avec un support de montage au plafond. Le support de montage au plafond n'est pas inclus dans l'emballage. ViewSonic PJD6220/PJD6230/PJD6240...
-
Page 12: Utilisation De L'appareil
Activez des opérations de menu dans Param. Couleur, Réinit. la lampe et Réglage d'usine. Resync Resynchronisez le projecteur pour le signal d'entrée provenant d'un ordinateur. Power Pour allumer/éteindre le projecteur. Menu Affichez ou quittez les menus affichés à l'écran. Source Sélectionnez manuellement une source d'entrée. ViewSonic PJD6220/PJD6230/PJD6240... -
Page 13: Ports De Connexion
Lors de l'utilisation du projecteur via un ordinateur, connectez ce connecteur au port de contrôle RS-232C de l'ordinateur. S-Video Pour la connexion d'une sortie S-Vidéo d'un équipement vidéo. Video Pour la connexion d'une sortie vidéo d'un équipement vidéo. SERVICE Ce connecteur est pour la mise à jour du micrologiciel. ViewSonic PJD6220/PJD6230/PJD6240... -
Page 14: Télécommande
à un ordinateur via un câble USB. Enter Pour confirmer la sélection. Freeze Appuyez sur « Freeze » pour mettre l'image en pause. Appuyez à nouveau pour annuler la fonction Freeze. ViewSonic PJD6220/PJD6230/PJD6240... -
Page 15: Installation Des Piles
Ne jetez pas les piles usagées avec les ordures ménagées. Jetez les piles usagées en accord avec la réglementation locale. Un danger d'explosion peut survenir si les piles ne sont pas correctement remplacées. Remplacez les piles uniquement par le même type recommandé par le fabricant. ViewSonic PJD6220/PJD6230/PJD6240... -
Page 16: Fonctionnement De La Télécommande
Ne faites pas tomber et ne choquer pas la télécommande. Conservez la télécommande à l'abri des endroits où la température ou l'humidité est excessivement élevée. Ne mettez pas d'eau sur la télécommande et ne placez pas d'objets humides dessus. Ne désassemblez pas la télécommande. ViewSonic PJD6220/PJD6230/PJD6240... -
Page 17: Installation
La figure ci-dessus est un exemple de connexion. Ceci ne signifie pas que tous les appareils peuvent ou doivent être connectés simultanément. Les câbles qui sont fournis avec le projecteur peuvent être différents de l'illustration ci-dessus. Les câbles inclus dépendent de la livraison actuelle. ViewSonic PJD6220/PJD6230/PJD6240... -
Page 18: Allumer/Éteindre Le Projecteur
Une fois en mode veille, appuyez simplement sur le bouton pour redémarrer le projecteur. Déconnectez le cordon d'alimentation CA de la prise électrique et du projecteur. N'allumez pas le projecteur immédiatement après une procédure de mise hors tension. ViewSonic PJD6220/PJD6230/PJD6240... -
Page 19: Réglage Du Projecteur
Effectuez la mise au point de l'image en faisant tourner la bague de mise au point. Il est recommandé d'utiliser une image fixe pour effectuer la mise au point. Ajustez l'image en faisant glisser la bague de zoom. ViewSonic PJD6220/PJD6230/PJD6240... - Page 20 Assurez-vous que les trous de ventilation ne sont pas bloqués. N'utilisez pas le projecteur dans un environnement enfumé. Les résidus de fumée peuvent causer une accumulation sur les composants critiques (i.e. DMD, assemblage de l'objectif, etc.) ViewSonic PJD6220/PJD6230/PJD6240...
-
Page 21: Opération Du Menu
Opération du menu Le projecteur a des menus d'affichage à l'écran multilingues qui vous permettent d'effectuer des réglages de l'image et de modifier divers paramètres. ViewSonic PJD6220/PJD6230/PJD6240... - Page 22 : Pour mémoriser les paramètres de l'utilisateur. Type d'écran Pour sélectionner le type d'écran de projection. Intens. Blanc Augmente la luminosité des zones blanches. Gamma Effet pour les scènes sombres. Avec une valeur gamma plus grande, une scène sombre paraîtra plus claire. ViewSonic PJD6220/PJD6230/PJD6240...
- Page 23 YPbPr : Pour des signaux de composant 480p, 576p, 720p, 1080i : Pour un signal VGA YCbCr : Pour des signaux de composant 480i, 576i Compteur de la lampe Affiche la durée d'utilisation écoulée de la lampe (en heures). ViewSonic PJD6220/PJD6230/PJD6240...
- Page 24 Sous-titrage (sources Vidéo et S-Vidéo uniquement) Activez ou désactivez le sous-titrage en choisissant SS-T1 (sous-titrage 1, le canal utilisé le plus souvent), SS-T2 ou Dés. ViewSonic PJD6220/PJD6230/PJD6240...
- Page 25 Sélectionnez la passerelle par défaut du réseau connecté au projecteur. Langue (Mode ordinateur / vidéo) Sélectionnez la langue utilisée pour le menu à l'écran. Réglages d'Usine (Mode ordinateur / vidéo) Restorez tous les paramètres du menu aux paramètres d'usine. ViewSonic PJD6220/PJD6230/PJD6240...
-
Page 26: Contrôle Reséau
3. Entrez l’adresse IP donnée (par exemple http://10.0.50.100/) dans la barre d’adresse du navigateur Web et appuyez sur la touche « Entrée » ou le bouton « Atteindre ». B. Configuration manuelle de l’adresse IP : 1. Depuis votre ordinateur, allez à Démarrer > Panneau de configuration > Connexion réseau et cliquez-droit pour sélectionner Propriétés. ViewSonic PJD6220/PJD6230/PJD6240... - Page 27 2. Sélectionnez « Protocole Internet (TCP/IP) » et cliquez sur « Propriétés ». 3. Configurez votre adresse IP sur votre adresse et cliquez sur OK. ● Cliquez sur « Utiliser l’adresse IP suivante » ● Adresse IP : 10.0.50.105, (configurez le dernier nombre différent de l’adresse IP du projecteur). ● Masque sous-réseau : 255.255.0.0 ViewSonic PJD6220/PJD6230/PJD6240...
- Page 28 √ √ Contrôlez le projecteur via le réseau. configuration √ Réseau Configuration du réseau et du mot de passe. × Configuration de √ Affichez et configurez les alertes. × l’alerte √ Planification Affichez et configurez la planification. × ViewSonic PJD6220/PJD6230/PJD6240...
- Page 29 « Entrée » ou le bouton « Atteindre ». Si le mot de passe administrateur et utilisateur est désactivé, il ira directement à la page État. Si le mot de passe Administrateur et utilisateur est activé Sélectionnez votre Nom d’utilisateur et entrez un mot de passe pour la connexion. ViewSonic PJD6220/PJD6230/PJD6240...
- Page 30 * lorsque l’état du système affiche « Inactif », cela peut signifier que le projecteur est « Éteint » ou que le contrôle réseau du projecteur est configuré sur RS232 (Veuillez vous reporter à Contrôle réseau, page 18, pour lier avec le projecteur.) ViewSonic PJD6220/PJD6230/PJD6240...
- Page 31 Proportions Sélectionne le paramètre des proportions. Arrêt sur image Active ou désactive la fonction d’arrêt sur image. Image d’ordinateur Fréquence Ajuste la fréquence. Suivi Ajuste le suivi. Position H Ajuste la position horizontale. Position V Ajuste la position verticale. ViewSonic PJD6220/PJD6230/PJD6240...
- Page 32 Sélectionne le paramètre d’écran de démarrage. Sous-titrage Sélectionne le paramètre de sous-titrage. Écran vide Active ou désactive la fonction d’écran vide. ■ Si l’ajustement ne s’affiche pas correctement. Veuillez « actualiser » ou « recharger » le navigateur à nouveau. ViewSonic PJD6220/PJD6230/PJD6240...
- Page 33 Confirmer le mot de Réentrez le mot de passe utilisateur. passe Cliquez le bouton « Soumettre » pour enregistrer les paramètres. ■ Si le mot de passe est perdu, veuillez contacter le service d’ assistance à la clientèle de ViewSonic local. ViewSonic PJD6220/PJD6230/PJD6240...
- Page 34 Paramètre SMTP Pour entrer le nom du serveur SMTP (serveur de courrier) de la société. Serveur Par exemple : mail.viewsonic.com (Longueur max : 30 caractères) Entrez le nom d’utilisateur du compte de messagerie de l’expéditeur. Nom d’utilisateur (Longueur max : 20 caractères) Entrez le mot de passe du compte de messagerie de l’expéditeur.
- Page 35 Cliquez le bouton « Soumettre » pour créer une nouvelle planification. Pour supprimer la planification, cliquez sur « Annuler ». Jour spécifique : définit le mois et le jour auxquels la commande sera exécutée. Cliquez le bouton « Soumettre » pour créer une nouvelle planification. Pour supprimer la planification, cliquez sur « Annuler ». ViewSonic PJD6220/PJD6230/PJD6240...
- Page 36 Déconnexion : ViewSonic PJD6220/PJD6230/PJD6240...
-
Page 37: Maintenance
Assurez-vous que l'objectif est refroidi avant de nettoyer. N'utilisez pas de détergents ou de produits chimiques autres que ceux listés ci-dessus. N'utilisez pas de benzène ou de diluant. N'utilisez pas de vaporisateur chimique. Utilisez un chiffon doux ou du papier pour objectif uniquement. ViewSonic PJD6220/PJD6230/PJD6240... -
Page 38: Remplacement De La Lampe
Sortez immédiatement de la pièce si la lampe éclate pendant l'utilisation et ventilez la pièce pendant au moins 30 minutes pour éviter d'inhaler des vapeurs de mercure. Sinon, cela peut être nocif pour la santé de l'utilisateur. ViewSonic PJD6220/PJD6230/PJD6240... - Page 39 Ne réutilisez pas une vieille lampe. Ceci peut causer une explosion de la lampe. Assurez-vous d'éteindre projecteur débrancher cordon d'alimentation CA avant de remplacer la lampe. N'utilisez pas le projecteur avec le couvercle retiré. ViewSonic PJD6220/PJD6230/PJD6240...
-
Page 40: Spécifications
Rapport de contraste 2000:1 Taille de l'écran 30” - 250” Lampe PJD6220: 180W; PJD6230: 200W; PJD6240: 260W Source d'Entrée/Sortie D-Sub 15 broches, S-video, vidéo composite, USB, RS-232, Audio In, Audio Out, LAN (connecteur RJ-45) Haut-parleur 10 W (5W x 2) Compatibilité... -
Page 41: Appendice
La température est trop élevée. La lampe DEL TEMP Rouge Clignotante s'éteindra. Le moteur du ventilateur refroidit la lampe. DEL LAMP Ambrée Continue L'allumage de la lampe a échoué. Si la DEL TEMP Éteinte température est trop élevée, les ventilateurs refroidiront la lampe. ViewSonic PJD6220/PJD6230/PJD6240... -
Page 42: Commande Et Configuration Rs-232
Envoi de chaîne BE, EF, 02, 06, 00, E9, D3, 30, 00, 00, 00, 00, 00 Réponse Commentaire Commande Haut (pour OSD) Envoi de chaîne BE, EF, 02, 06, 00, 6D, D2, 34, 00, 00, 00, 00, 00 Réponse Commentaire ViewSonic PJD6220/PJD6230/PJD6240... - Page 43 Envoi de chaîne BE, EF, 03, 06, 00, 23, DB, 66, 00, 00, 00, 00, 00 Réponse Commentaire Commande Image Envoi de chaîne BE, EF, 03, 06, 00, F2, DA, 67, 00, 00, 00, 00, 00 Réponse Commentaire ViewSonic PJD6220/PJD6230/PJD6240...
- Page 44 Envoi de chaîne BE, EF, 03, 06, 00, 6B, DA, 6E, 00, 00, 00, 00, 00 Réponse Commentaire Commande Heure lampe Envoi de chaîne BE, EF, 03, 06, 00, BA, DB, 6F, 00, 00, 00, 00, 00 Réponse Heure lampe Commentaire ViewSonic PJD6220/PJD6230/PJD6240...
- Page 45 Envoi de chaîne BE, EF, 03, 19, 00, 19, 29, 01, 47, 02, CC, CC, 00 Réponse Commentaire Commande Changer à canal YcbCr Envoi de chaîne BE, EF, 03, 19, 00, 89, E8, 01, 47, 02, CC, CC, 00 Réponse Commentaire ViewSonic PJD6220/PJD6230/PJD6240...
- Page 46 Réponse Commentaire * Les effets de sortie de la commande Changer à canal YcbCr et de la commande Changer à canal HDTV(Y-Pb-Pr) sont les mêmes que ceux de la commande Changer à canal Ordinateur1 (RVB analogique). CTSZ RSTZ ViewSonic PJD6220/PJD6230/PJD6240...
-
Page 47: Modes De Compatibilité
15,8 kHz 60 Hz 480p 31,5 kHz 60 Hz 576i 15,6 kHz 50 Hz 576p 31,3 kHz 50 Hz 720p 45,0 kHz 60 Hz 720p 37,5 kHz 50 Hz 1080i 33,8 kHz 60 Hz 1080i 28,1 kHz 50 Hz ViewSonic PJD6220/PJD6230/PJD6240... -
Page 48: Depannage
Utilisez la télécommande dans son périmètre de fonctionnement. Visez l'écran ou l'avant/arrière du projecteur avec la télécommande. Déplacez la télécommande pour qu'elle soit plus directement orientée vers l'avant ou vers l'arrière du projecteur et pas trop loin du côté. ViewSonic PJD6220/PJD6230/PJD6240... - Page 49 Note : Vous aurez besoin du numéro de série du produit. T= Téléphone Courrier Pays/Région Site Internet électronique F= Fax France et autres www.viewsoniceurope.com/uk/ pays francophones www.viewsoniceurope.com/fr/ Support/Calldesk.htm en Europe T (Appel gratuit)= 1-866-463-4775 service.ca@ Canada www.viewsonic.com T= 1-424-233-2533 viewsonic.com F= 1-909-468-1202 ViewSonic PJD6220/PJD6230/PJD6240...
- Page 50 ® Ce que la garantie couvre: ViewSonic garantit que son produit est sans défaut tant au niveau du matériel que de la main-d’oeuvre sous utilisation normale et durant la période de garantie. Si le produit est défectueux au niveau du matériel ou de la main-d’oeuvre durant la période de garantie, ViewSonic, à...
- Page 51 à vous. Ventes Hors U.S.A. et Canada: Pour des informations sur la Garantie et les services sur les produits ViewSonic vendus hors des U.S.A. et du Canada, veuillez contacter ViewSonic ou votre vendeur ViewSonic local.
