ViewSonic
®
- User Guide

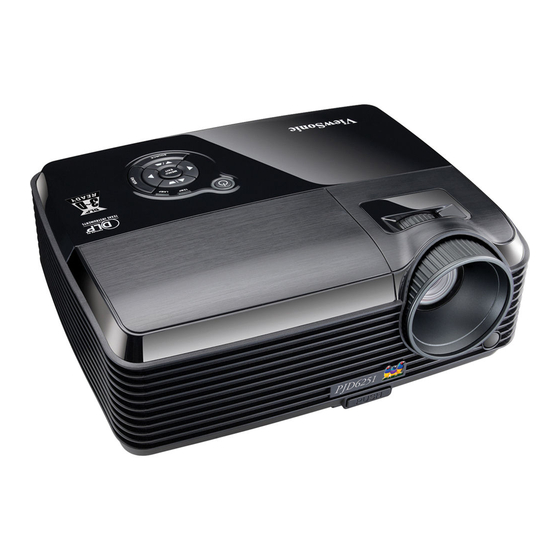

PJD6251
- Guide de l'utilisateur
DLP Projector
- Bedienungsanleitung
- Guía del usuario
- Guida dell'utente
- Guia do usuário
- Användarhandbok
- Käyttöopas
- Руководство пользователя
- 使用手冊 (繁體)
- 使用手冊 (簡體)
- 사용자 안내서
- คู ่ ม ื อ การใช้ ง าน
- Podręcznik użytkownika
- Kullanιcι kιlavuzu
Model No. : VS12585

Publicité

Table des Matières
loading

Sommaire des Matières pour ViewSonic PJD6251

  • Page 1 ViewSonic ® - User Guide PJD6251 - Guide de l’utilisateur DLP Projector - Bedienungsanleitung - Guía del usuario - Guida dell’utente - Guia do usuário - Användarhandbok - Käyttöopas - Руководство пользователя - 使用手冊 (繁體) - 使用手冊 (簡體) - 사용자 안내서...
  • Page 2 Informations de Conformité Déclaration de la FCC Cet appareil est conforme à l’Article 15 des Réglementations de la FCC. Son opération est sujette aux deux conditions suivantes: (1) cet appareil ne doit pas provoquer d’interférence néfaste et (2) cet appareil doit accepter toute interférence reçue, y compris une interférence pouvant causer une opération indésirable.
  • Page 3 Importantes Instructions de Sécurité Lisez ces instructions. Conservez ces instructions. Faites attention à tous les avertissements. Suives toutes les instructions. N’utilisez pas cette unité près de source d’eau. Nettoyez avec un chiffon propre et sec. Ne bloquez aucune orifice de ventilation. Installez l’unité selon les instructions du fabricant. N’installez pas près des sources de chaleur du genre radiateurs, fours ou d’autres appareils (y compris des amplifieurs) qui produisent de la chaleur.
  • Page 4 Déclaration de Conformité RoHS Ce produit a été conçu et fabriqué en conformité avec la Directive 2002/95/EC du Parlement Européen et du Conseil de l’Europe sur la restriction de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS) et est estimé conforme avec les valeurs de concentration maximale émises par le Comité...
  • Page 5 à disposition de ce matériel ou la performance ou l’utilisation de ce produit. Dans un but d’amélioration continue du produit, ViewSonic Corporation se réserve le droit de changer les spécifications du produit sans préavis. Les informations dans ce document peuvent changer sans préavis.
  • Page 6 Notes sur le cordon d'alimentation secteur Le cordon d'alimentation secteur doit répondre aux exigences du pays où vous utilisez ce projecteur. Veuillez confirmer votre type de prise secteur par rapport aux schémas ci-dessous et veiller à utiliser le bon cordon d'alimentation secteur. Si le cordon d'alimentation fourni ne correspond pas à...
  • Page 7: Table Des Matières

    CONTENU Introduction ................ 5 Caractéristiques du projecteur ..................5 Contenu de l'emballage ....................6 Vue d'ensemble du projecteur ..................7 Utilisation du produit ............9 Panneau de commande ....................9 Ports de connexion ....................10 Télécommande ......................11 Installer les piles ......................12 Fonctionnement de la télécommande ...............13 Installation ................
  • Page 8: Introduction

    Introduction Caractéristiques du projecteur Le projecteur intègre un moteur optique de haute performance et une conception conviviale pour offrir un haut niveau de fiabilité et une grande facilité d'utilisation. Le projecteur offre les caractéristiques suivantes : ® Technologie à puce unique de 1.397cm / 0,55" de Texas Instruments DLP XGA (1024 x 768 pixels) Redimensionnement automatique de l'image (Synchro auto) en 1024 x 768 plein écran avec compatibilité...
  • Page 9: Contenu De L'emballage

    Télécommande (IR) et piles d'objectif secteur Étui de transport du Câble VGA (D-SUB vers CD Assistant Guide de D-SUB) projecteur ViewSonic démarrage rapide Accessoires optionnels Câble RS232 Adaptateur RVB vers Réf. : J2552-0208-00 composante Réf. : J2552-0212-00 Contactez votre revendeur immédiatement si l'un des éléments est manquant, semble endommagé, ou si l'appareil ne fonctionne pas...
  • Page 10: Vue D'ensemble Du Projecteur

    Vue d'ensemble du projecteur Vue de face 10 9 Capuchon de l'objectif Haut-parleur Bouton rehausseur Bague de mise au point Capuchon de l'objectif Bague de zoom Objectif de projection Panneau de commande Capteur avant de télécommande IR Cache de la lampe Trous de ventilation (admission) FR-7...
  • Page 11 Vue arrière Ports de connexion Prise d'alimentation AC Verrou Kensington Capteur arrière de télécommande IR Trous de ventilation (évacuation) Barre de sécurité Vue de dessous 70.0mm 90.0mm Support plafond (M4*6) Pied de réglage de l'inclinaison Ce projecteur peut être utilisé avec un support d'accroche plafond. Le support plafond n'est pas inclus dans l'emballage.
  • Page 12: Utilisation Du Produit

    Utilisation du produit Panneau de commande Alimentation (Témoin LED d'alimentation) Reportez-vous à "Messages des témoins LED". TEMP (Témoin LED de température) Reportez-vous à "Messages des témoins LED". LAMP (Témoin LED de lampe) Reportez-vous à "Messages des témoins LED". Fonction des boutons Trapèze Pour corriger manuellement les déformations de l'image provoquées par l'angle de projection.
  • Page 13: Ports De Connexion

    Ports de connexion Pour le contrôle par le réseau. Ce connecteur sert à la mise à jour du firmware et à la prise en charge de la fonction souris. HDMI Connectez la sortie HDMI de l'équipement vidéo sur cette prise. VIDEO Branchez la sortie vidéo composite de l'appareil vidéo sur cette prise.
  • Page 14: Télécommande

    Télécommande POWER Pour mettre le projecteur sous tension ou hors tension. VGA1 Sélectionne le signal RVB analogique de la borne d'entrée COMPUTER IN Source Sélectionnez manuellement, en séquence, une source d'entrée. Enter Sélections confirmées. Keystone + / - Réglez la distorsion d'image provoquée par l'inclinaison du projecteur.
  • Page 15: Installer Les Piles

    Installer les piles Ouvrez le couvercle des piles dans la direction indiquée. Installez les piles comme indiqué par le dessin dans le compartiment. Fermez le couvercle des piles en position. Précaution Il y a risque d'explosion si la pile est remplacée par un type incorrect. Débarrassez-vous des batteries usagées conformément aux instructions.
  • Page 16: Fonctionnement De La Télécommande

    Fonctionnement de la télécommande Pointez la télécommande vers le capteur infrarouge et appuyez sur un bouton. Fonctionnement du projecteur par l'avant Fonctionnement du projecteur par l'arrière Ne dirigez pas le laser directement dans les yeux de quelqu’un (particulièrement les jeunes enfants). Il y a un danger de blessure aux yeux. La télécommande peut ne pas fonctionner quand il y a la lumière du soleil ou une autre une lumière forte, comme une lampe fluorescente, qui illumine le capteur de la télécommande.
  • Page 17: Installation

    Installation Branchement du projecteur Câble USB Câble vidéo composite Câble VGA (D-Sub vers D-Sub) Câble S-Vidéo Câble RS-232 Câble Internet Câble audio Câble HDMI Câble VGA (D-Sub) vers HDTV (RCA) WPG-350 Lors du branchement du câble, les cordons d'alimentation du projecteur et de l'appareil externe doivent être déconnectés de la prise secteur.
  • Page 18: Mise Sous/Hors Tension Du Projecteur

    Mise sous/hors tension du projecteur Mise sous tension du projecteur : Retirez le capuchon de l'objectif du projecteur. Terminez les branchements du cordon d'alimentation secteur des câbles des signaux des périphériques. Appuyez sur le bouton pour allumer le projecteur. Il faut environ une minute au projecteur pour chauffer. Allumez votre source (ordinateur, portable, DVD, etc.).
  • Page 19: Réglage Du Projecteur

    Réglage du projecteur Réglage de la hauteur du projecteur Pied de réglage de l'inclinaison Pied rehausseur Bouton rehausseur Le projecteur est équipé d'un pied rehausseur pour ajuster la hauteur de l'image. Pour élever ou abaisser l'image : Pour élever ou abaisser l'image, appuyez sur le bouton du rehausseur pour lever ou baisser l'avant du projecteur.
  • Page 20 Réglage de la taille de l'image projetée Référez-vous au graphique et au tableau ci-dessous pour déterminer la taille de l'écran et la distance de projection. 5.08m / 200” 3.05m / 120” 2.54m / 100” 1.52m / 60” 1.02m / 40” Large: 1.4m / 55.1”...
  • Page 21: Utilisation Du Menu

    Utilisation du menu Le projecteur comprend des menus sur écran multilingues qui vous permettent d'effectuer les réglages de l'image et de modifier toute une série de paramètres. Photo Luminosité Contraste Temp. Couleur Param Couleur Rouge, Vert, Bleu FAIBLE, MOYEN, ÉLEVÉ, Personnalisé Rouge, Vert, Bleu, Couleur personnalisée Teinte, Saturation, Gain...
  • Page 22 Noir,Bleu,Gris,Rouge,Vert Option Écran Vide Jaunew,Cyan,Magenta,Blanc Oui, Non Mot de passe Entrer le mot de passe Capture d'écran Écran de démarrage ViewSonic, Personnalisér Act, Dés Act, Dés Sous-Titrage Oui, Non Oui, Non Réglages d'Usine Source Infos système Résolution Fréquence H. Fréquence V.
  • Page 23 Comment utiliser Appuyez sur le bouton de MENU pour ouvrir le menu OSD. Lorsque l'OSD est affiché, utilisez pour choisir une fonction dans le menu principal. Après avoir choisi l'élément souhaité du menu principal, appuyez sur pour entrer dans le sous-menu pour le réglage de la fonction. Utilisez pour choisir l'élément souhaité...
  • Page 24 Gamma Affecte la représentation des paysages sombres. Avec une plus grande valeur de gamma, un paysage sombre devient plus lumineux. Synchro 3D Dés : Fonction 3D désactivée 3D-Vision : Pour l'application NVIDIA 3D Vision DLP-LINK : Pour l'application T1 3D DLP-LINK Inversion synchro 3D (pour T1 3D DLP-LINK uniquement) Act : Inverse le contenu des cadres de droite et de gauche.
  • Page 25 Activez ou désactivez le son du signal d'entrée HDMI. Lorsque HDMI est activé, Audio 1 et Audio 2 sont désactivés automatiquement. Réglages (Mode Ordinateur / Vidéo) Position du Menu Choisissez l'emplacement du menu sur l'écran. Project Règle l'image pour qu'elle corresponde à l'orientation du projecteur : debout ou renversé, devant ou derrière l'écran.
  • Page 26 Utilisez cette fonction pour permettre aux ventilateurs de fonctionner à pleine vitesse en permanence pour parvenir à un bon refroidissement du projecteur en haute altitude. Temporìsat. OSD Durée de l'affichage du menu OSD (à l'état inactif en secondes). Option (Mode Ordinateur / Vidéo) Écran Vide Efface temporairement l'écran, et choisit la couleur de l'écran lorsque cette fonction est active.
  • Page 27 Active ou désactive la gestion du réseau via le connecteur RJ45. Config. Réseau (Ordinateur / Mode vidéo) DHCP Abréviation de Dynamic Host Configuration Protocol. Ce protocole alloue automati- quement des adresses IP aux dispositifs en réseau. Lorsque le "DHCP" est réglé sur "Oui", il faut un certain temps pour obtenir une adresse IP du serveur DHCP.
  • Page 28 Infos système (Mode Ordinateur / Vidéo) Source Affichez la source d'entrée courante. Résolution Affichez la résolution de la source d'entrée courante. Fréquence H. Affichez la fréquence horizontale de l'image courante. Fréquence V. Affichez la fréquence verticale de l'image courante. FR-25...
  • Page 29: Network Control

    Network Control Cette fonctionnalité offre la possibilité de contrôler et de gérer à distance le projecteur via le réseau. Préparation : Connectez une extrémité du câble Internet au connecteur Network Control sur le projecteur. Connectez l’autre extrémité du câble Internet à un connecteur RJ-45 disponible sur votre ordinateur.
  • Page 30 Démarrez le navigateur sur le PC et précisez l'URL suivante, puis cliquez sur le bouton "Go (Aller)". URL : http://(Adresse IP du projecteur)/ Par exemple, si l'adresse IP du projecteur est 169.254.1.1, précisez l'URL : http:// 169.254.1.1/ Si la connexion réussit, l'écran de connexion s'affiche. Entrez votre nom d'utilisateur et votre mot de passe, et cliquez sur "OK".
  • Page 31 B. Configuration manuelle de l’adresse IP (Dhcp: Non) : Réglez l'adresse IP et le masque de sous-réseau sous Config. Réseau. Adresse Ip: Adresse numérique pour identifier les ordinateurs en réseau. Masque Sous-Réseau: Valeur numérique servant à définir le nombre de bits utilisés pour une adresse réseau d'une partie de réseau (ou sous-réseau) dans une adresse IP.
  • Page 32 Sélectionnez « Protocole Internet (TCP/IP) » et cliquez sur « Propriétés ». Définissez l'adresse IP de votre PC, puis cliquez sur OK. Cliquez sur « Utiliser l’adresse IP suivante » La partie de l'adresse réseau incluse dans l'adresse IP de votre PC doit être commune avec celle du projecteur.
  • Page 33 Démarrez le navigateur sur le PC et précisez l'URL suivante, puis cliquez sur le bouton "Go (Aller)". URL : http://(Adresse IP du projecteur)/ Par exemple, si l'adresse IP du projecteur est 169.254.1.1, précisez l'URL : http:// 169.254.1.1/ Si la connexion réussit, l'écran de connexion s'affiche. Entrez votre nom d'utilisateur et votre mot de passe, et cliquez sur "OK".
  • Page 34 Contrôle du projecteur via un navigateur web Connexion Si le mot de passe administrateur et utilisateur est désactivé, il ira directement à la page État. FR-31...
  • Page 35 Si le mot de passe Administrateur et utilisateur est activé,Sélectionnez votre Nom d’utilisateur et entrez un mot de passe pour la connexion. Autorité sur le contrôle réseau d’Administrateur et utilisateur : Élément Description Administrateur Utilisateur État Affiche l’état actuel du projecteur et les paramètres de configuration du réseau.
  • Page 36 Informations d’état Toutes les images d’écran de ce manuel sont affichées lorsque vous vous connectez en tant qu’administrateur. L’image sera différente si vous vous connectez en tant qu’utilisateur. Élément Description Adresse IP Affichez l’adresse IP actuelle. Adresse MAC Affiche les adresses MAC actuelles. Nom de projecteur Affichez le nom du projecteur.
  • Page 37 Contrôle Élément Description Fondamental Interrupteur Allumez ou éteignez le projecteur via le réseau. d'alimentation Source d’entrée Sélectionnez la source d’entrée. Date Affiche la date réglée sur le projecteur actuel. Heure Affiche l'heure réglée sur le projecteur actuel*. Volume Permet de régler le volume. (0 - 20) Muet Active ou désactive la fonction "muet".
  • Page 38 Couleur Permet de régler la couleur. Teinte Permet de régler la teinte. (0 - 100) Netteté Permet de régler la netteté. (0 - 31) Image d'Ordinateur Fréquence Permet de régler la fréquence. (-50 - +50) Suivi Permet de régler le suivi. (0 - 31) Horizontal Position Permet de régler la position horizontale.
  • Page 39 Paramètre réseau Élément Description Réseau DHCP Affecte une adresse IP au projecteur automatiquement depuis le serveur DHCP ou manuellement. Adresse IP Configurez l’adresse IP lorsque DHCP est désactivé. Masque sous-réseau Configurez le masque de sous-réseau lorsque DHCP est désactivé. Passerelle Configurez la passerelle lorsque DHCP est désactivé.
  • Page 40 Paramètre SMTP Serveur Pour entrer le nom du serveur SMTP (serveur de courrier) de la société. Par exemple : mail.viewsonic.com (Longueur max : 30 caractères) Nom d’utilisateur Entrez le nom d’utilisateur du compte de messagerie de l’expéditeur. (Longueur max : 20 caractères) Mot de passe Entrez le mot de passe du compte de messagerie de l’expéditeur.
  • Page 41 Cliquez le bouton « Soumettre » pour enregistrer les paramètres, puis cliquez sur « Émettre message test » pour envoyer un message test et vérifier si tous les paramètres et fonctions sont corrects. FR-38...
  • Page 42 Planification La fonction de planification est divisée en deux catégories, comme indiqué ci-dessous : Planification hebdomadaire : définit la date de chaque semaine à laquelle la commande sera exécutée. Cliquez le bouton « Ajouter » pour créer une nouvelle planification. Pour supprimer la planification, cliquez sur «...
  • Page 43 Conseils pour résoudre les problèmes de page Web : Si votre page Web ne fonctionne pas correctement, procédez comme suit pour configurer le navigateur. Allez à Outils > Général et cliquez sur « Paramètres ». FR-40...
  • Page 44 Cliquez sur « À chaque visite de la page » et « OK ». Cliquez sur « OK » pour quitter les « Propriétés Internet ». FR-41...
  • Page 45: Maintenance

    Maintenance Le projecteur nécessite une maintenance correcte. Vous devez maintenir l'objectif propre car la poussière, la saleté et les taches se projettent sur l'écran et diminuent la qualité de l'image. Si d'autres pièces doivent être remplacées, contactez votre revendeur ou un personnel de maintenance qualifié. Lors du nettoyage d'une partie du projecteur, éteignez et débrancher toujours le projecteur d'abord.
  • Page 46: Remplacement De La Lampe

    Remplacement de la lampe Quand le projecteur fonctionne, petit à petit, la luminosité de la lampe du projecteur diminue progressivement et la lampe devient de plus en plus sensible à la casse. Nous recommandons de remplacer la lampe, si un message d'avertissement s'affiche. N'essayez pas de remplacer la lampe vous-même.
  • Page 47 Eteignez le projecteur. Si le projecteur est installé au plafond, enlevez le Débranchez le cordon d'alimentation. Desserrez la vis sur le côté du couvercle de la lampe et retirez le couvercle. Retirez les vis du module de lampe, soulevez la poignée, et sortez le module. Insérez le nouveau module de lampe dans le projecteur et serrez les vis.
  • Page 48: Caractéristiques

    Caractéristiques Dalle unique 1.397cm / 0,55" DLP Système d'affichage Résolution XGA (1024 × 768) Zoom 1,2X Ouverture 2,5 - 2,73 Longueur focale 19,9 - 23,88mm 101.6cm ~762cm / 40” – 300” Taille de l'écran Lampe 280W Bornes d'entrée D-Sub 15-broches x 2, S-VIDÉO x 1, VIDÉO x 1, entrée de signal audio (mini jack stéréo 3,5 mm ) x 2, HDMI x 1 Bornes de sortie D-Sub 15 broches x 1, signal audio output ( mini jack stéréo 3,5...
  • Page 49: Annexe

    Annexe Messages des témoins LED Type de LED Couleur Status Signification LED d'alimentation Bleu Fixe Le projecteur est en mode LED de lampe Arrêt Arrêt veille. LED de temp Arrêt Arrêt LED d'alimentation Bleu Fixe LED de lampe Arrêt Arrêt Mise sous tension LED de temp Arrêt...
  • Page 50: Modes De Compatibilité

    Modes de compatibilité Ordinateur : Compatibilité Résolution Synchro-H [KHz] Synchro-V [Hz] 640 x 480 24,6 50,0 31,5 59,9 37,9 72,8 37,5 75,0 43,3 85,0 640 x 480 @ 120Hz 61,9 119,5 720 x 400 31,5 70,0 37,9 85,0 SVGA 800 x 600 31,0 50,0 35,2...
  • Page 51 Vidéo : Signal Fréquence horizontale (kHz) Fréquence verticale (Hz) 1080i 33,8 60,0 1080i 28,1 50,0 1080p 67,5 60,0 1080p 56,3 50,0 720p 45,0 60,0 720p 37,5 50,0 576p 31,3 50,0 576i 15,8 50,0 480p 31,5 60,0 480i 15,8 60,0 FR-48...
  • Page 52: Dépannage

    Dépannage Reportez-vous aux symptômes et aux mesures donnés ci-dessous avant d'envoyer le projecteur en réparation. Si le problème persiste, contactez votre revendeur local ou un centre de service. Veuillez également vous référer à "Messages des témoins LED ". Problèmes de démarrage Si aucun témoin ne s'allume : Assurez-vous que le cordon d'alimentation est correctement branché...
  • Page 53: Commande Et Configuration Rs-232

    Commande et configuration RS-232 Débit en Bauds : 19200 Bit de parité : Aucun Bits de données : 8 Bits d'arrêt : 1 Port alloué : COM1 Type de En-tête Commande Réponse fonctionnement MARCHE BE, EF, 10, 05, 00, C6, FF, 11, 11, 01, 00, 01, 00 Alim entation...
  • Page 54 État du système BE, EF, 03, 06, 00, 04, D8, 71, 00, 00, 00, 00, 00 Projecteur MARCHE (Mode normal) D-Sub 9 broches Liste des fils 1 CD COULEUR Noir Marron Rouge Orange Jaune Vert Bleu Violet Blanc SHELL SHELL FR-51...
  • Page 55: Code De Commande Ir

    Code de commande IR Touche Format Octet1 Octet2 Octet3 Octet4 Power Source Haut Gauche Droite MENU Auto Mouse ViewMatch Freeze Enter / Souris gauche Exit / Souris droite KeyS+ KeyS- Zoom numérique Zoom numérique- Volume+ Volume- Muet Blank FR-52...
  • Page 56 Note : Vous aurez besoin du numéro de série du produit. T= Téléphone Courrier élec- Pays/Région Site Internet tronique F= Fax France et autres www.viewsoniceurope.com/uk/ pays francophones www.viewsoniceurope.com/fr/ Support/Calldesk.htm en Europe T (Appel gratuit)= 1-866-463-4775 service.ca@ Canada www.viewsonic.com T= 1-424-233-2533 viewsonic.com F= 1-909-468-1202...
  • Page 57 PROJECTEUR Ce que la garantie couvre: ViewSonic garantit que son produit est sans défaut tant au niveau du matériel que de la main-d’oeuvre sous utilisation normale et durant la période de garantie. Si le produit est défectueux au niveau du matériel ou de la main-d’oeuvre durant la période de garantie, ViewSonic, à...
  • Page 58 Comment obtneir un service: 1. Pour des informations concernant l’obtention d’un service sous Garantie, veuillez contacter l’Aide à la Clientele de ViewSonic (veuillez consulter la page “Aide à la Clientele”). Vous aurez besoin de fournir le numéro de série de votre produit.
