Montagehandleiding uitsluitend voor vakpersoneel

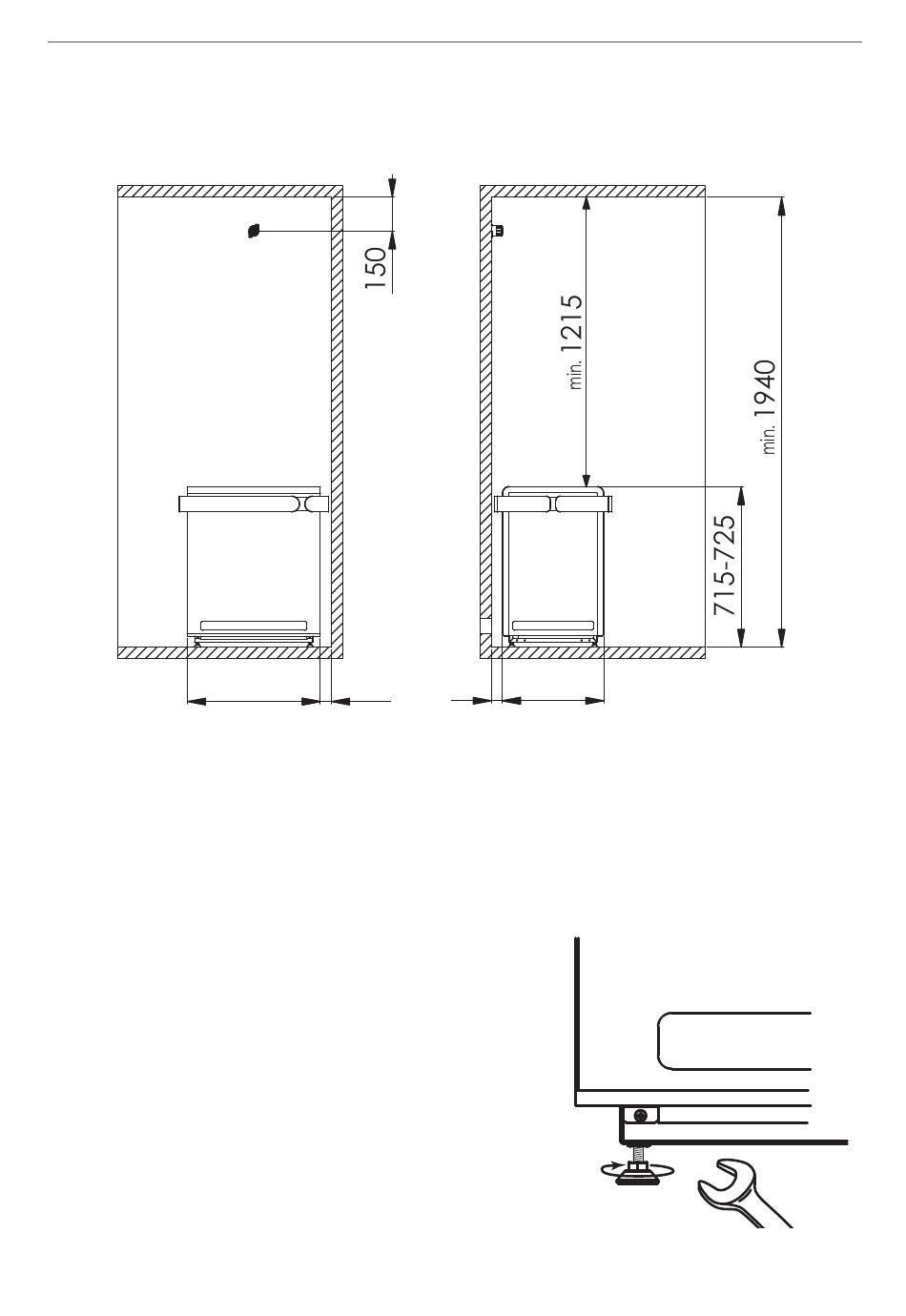

afb. 2 Veiligheidsafstanden Concept R 12 kW en 15 kW
(CP-RB-120 / CP-RB-150)
Afmetingen in mm

4.3. Hoogte verstellen

De saunakachel Concept R beschikt over hoogteverstelbare standvoeten. Hierdoor
kan de hoogte van de saunakachel van 715 mm tot 725 mm worden ingesteld.
Omdat de hoogte van elke standvoet individueel kan worden ingesteld, is aan-
passing aan een niet effen ondergrond mogelijk.
1. Maak de standvoet van de saunakachel los
met een steeksleutel (13 mm).
2. Til de saunakachel iets op en draai de voet
naar rechts om de hoogte te verminderen.
Draai naar links om de hoogte te vergroten.
3. Draai de standvoet met de steeksleutel
weer vast.
50
590
min.
50 450
min.
Pag. 12/28
CP-RB-120
CP-RB-150
