Dentsply Sirona
Notice d'utilisation SiroLaser Advance Plus
66 04 339 D3545
D3545.201.07.02.03 05.2019

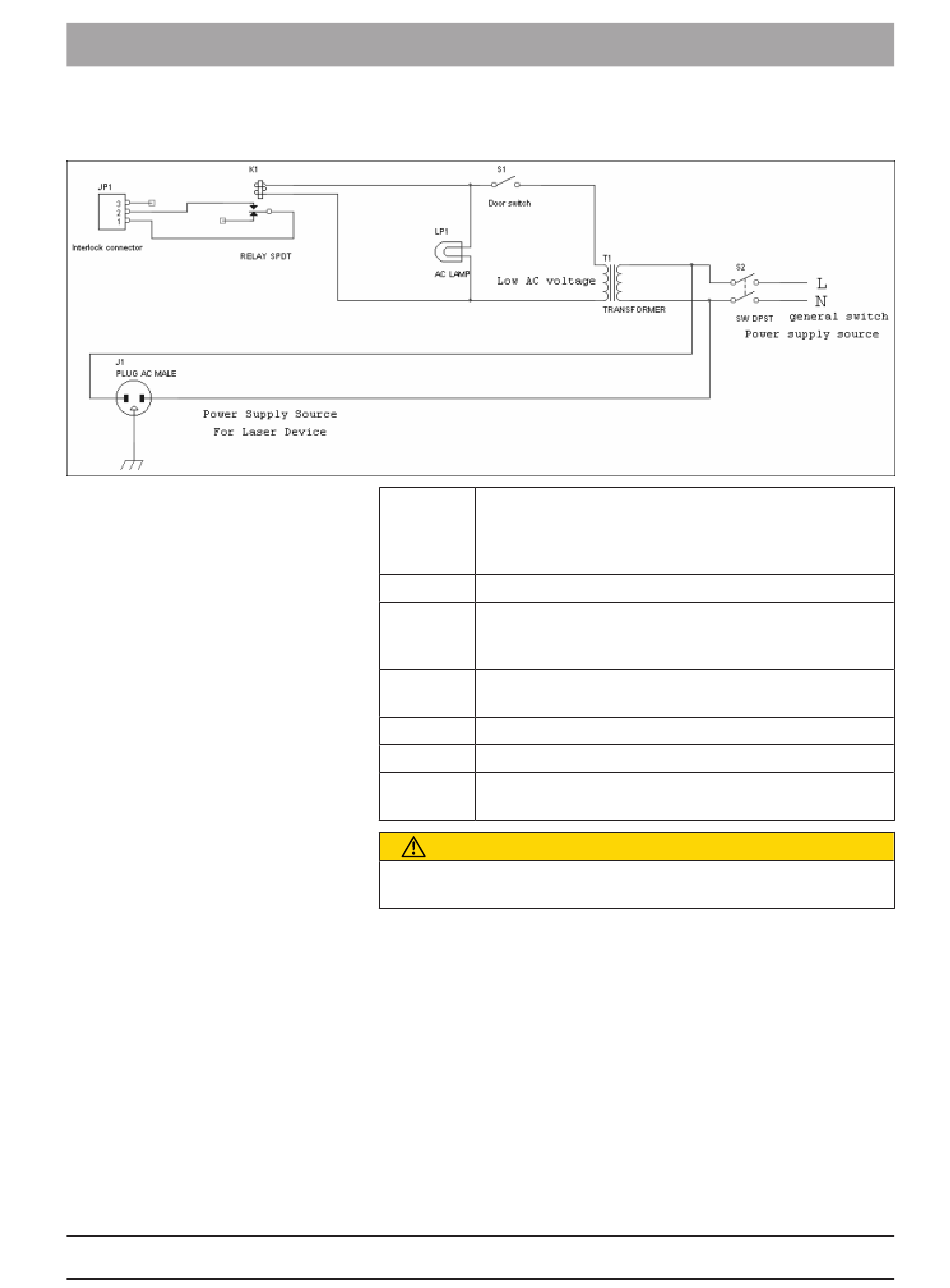

Annexe C – Circuit de sécurité (Interlock)
11.3
JP1
Connecteur Interlock fourni avec l' SiroLaser Advance
Plus (isolez le cavalier entre les broches 1 et 2 ; reliez
ces deux broches au relais K1 par un câble à deux
connecteurs).
K1
Relais bas niveau (c.a.)
Interrup-
Doit fermer le circuit Interlock lorsque la porte de la
teur de
pièce de traitement est fermée.
porte S1
Lp1
Lampe de faible puissance en option utilisée comme
avertissement optique pendant l'utilisation du laser.
T1
Transformateur de puissance
S2
Interrupteur principal pour l'alimentation secteur
J1
Alimentation secteur possible pour l' SiroLaser Advance
Plus
PRUDENCE
Il est recommandé de réduire au maximum la distance entre le
connecteur JP1 et le relais K1.
Diverses sociétés proposent déjà des appareils conçus à cet effet, mais
ceux-ci sont parfois onéreux. Nous vous recommandons de confier
l'installation à un électricien qualifié également responsable du circuit
électrique.
11.3 Annexe C – Circuit de sécurité (Interlock)
11 Annexe
89
